Содержание

Ветрогенератор для частного дома — как выбрать и как сделать своими руками

Источник электричества

Как минимум 1 раз в год увеличиваются тарифы на услуги электроэнергии, зачастую — в несколько раз. Это бьет по карману граждан, зарплата которых не растет столь же стремительно. Домашние умельцы раньше прибегали к простому, но довольно небезопасному и незаконному способу экономии на электроэнергии. Они прикрепляли к поверхности расходомера неодимовый магнит, после чего тот приостанавливал работу счетчика.

Если указанная схема изначально работала слаженно, то в дальнейшем с ней возникали проблемы. Объяснялось это несколькими причинами:

Контролеры стали чаще ходить по домам и проводить внеплановые проверки.
На счётчики стали приклеивать особые стикеры, под воздействием которых стали темнеть магнитные поля. Соответственно, вычислить такого нарушителя не составляло проблемы.
Стали выпускаться новые счётчики, которые не имели восприимчивости к магнитному полю. Вместо стандартных моделей появились электронные узлы.

Всё это подтолкнуло людей к поиску альтернативных источников электроэнергии, к примеру, ветрогенераторов. Если человек проживает в областях, где регулярно дуют ветры, такие приспособления становятся для него «палочкой-выручалочкой». Устройство использует силу ветра для получения энергии.

Корпус оснащен лопастями, приводящими в движение роторы. Электроэнергия, полученная таким образом, трансформируется в постоянный ток. В дальнейшем она переходит к потребителям либо накапливается в аккумуляторе.

Самодельный ветрогенератор может выступать в качестве главного или дополнительного источника энергии. В качестве вспомогательного устройства он может греть воду в бойлере либо подпитывать домашние светильники, тогда как вся остальная электроника работает от главной сети. Возможна работа таких генераторов и в качестве главного источника там, где дома не подключены к электричеству. Здесь устройства подпитывают:

лампы и люстры;
отопительное оборудование;
бытовую электронику.

Ветровая электростанция способна подпитывать низковольтные и классические приборы. Первые работают от напряжения 12−24 Вольт, а ветрогенератор способен обеспечивать мощность на 220 Вольт. Он изготавливается по схеме с использованием инверторных преобразователей. Электричество накапливается в его аккумуляторе. Есть модификации на 12−36 Вольт. Они отличаются более простой конструкцией. Для них применяются стандартные контроллеры заряда аккумулятора. Чтобы обеспечить обогрев жилища, достаточно сделать ветрогенераторы своими руками нa 220 В. 4 кВт — это мощность, которую обеспечит их двигатель.

Конструктивные особенности и механика ветряного генератора

Принцип действия ветрогенератора заключается в преобразовании кинетической энергии в электроэнергию. Устройство состоит из ряда системных элементов, у каждого из которых имеется своя функция. Попытаемся с этим разобраться.

Опора
(ее еще называют мачтой). На нее крепится пропеллер, поскольку на высоте большая вероятность «поймать» хороший ветер. Следовательно, изготовлению опоры следует уделить особое внимание, ведь данный элемент должен выдерживать требуемые нагрузки.
Лопасти
. Они «ловят» воздушные массы, вследствие чего вращаются сами и вращают вал.

Вал
. На него можно устанавливать сразу несколько генераторов, а также угловой редуктор, благодаря которому движение будет передаваться ниже, на кардан. Применение редуктора заметно повышает обороты.
Анемоскоп
. Специальное устройство, которое применяется в мощных ветряных установках. Собирает сведения о направлении/скорости движения воздуха. В ветряках, сделанных своими руками, почти не используется – вместо него, как правило, устанавливают флюгер с поворотным механизмом.
Генератор
. Он как раз и превращает кинетическую энергию в электроэнергию. Если то, производимый генератором, стабилен, то элемент можно подключить к аккумулятору.
Инвертор
. Дает напряжение требуемой величины – к примеру, 220 вольт. Необходим, прежде всего, для удобства, поскольку большая часть современных приборов рассчитана именно на такое напряжение. Но заметим, что инвертор включают далеко не во все схемы, ведь предназначение ветряков может быть разным.
Аккумулятор
(один или сразу несколько). Обеспечивает стабильность работы, подзаряжаясь в ветреное время и расходуя накопленную энергию после того, как ветер утихает.

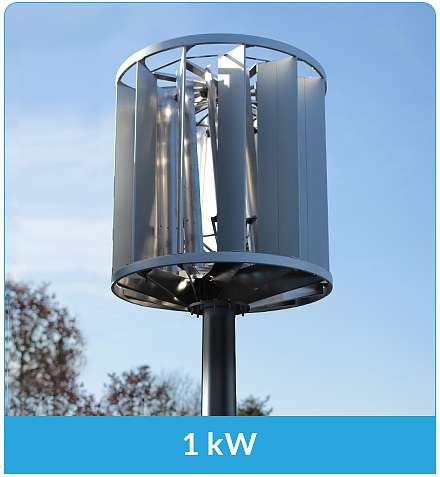

Обратите внимание! Ветрогенераторы могут быть роторными (вертикальными) и классическими (горизонтальными). У вторых более высокий КПД, поэтому их и делают чаще других.

Стоит заметить, что вертикальные ветряки необходимо поворачивать к ветру, ведь функционировать при боковом потоке они попросту неспособны. У горизонтальных же генераторов есть и другие преимущества. Ознакомимся с ними.

Турбины роторных устройств будут «ловить» ветер вне зависимости от того, с какой стороны он дует. Что крайне удобно в случае нестабильного/переменного ветра в регионе.
Соорудить горизонтальный ветряк гораздо проще, чем горизонтальный.
Конструкция может располагаться непосредственно на земле, но при условии, что ветра там достаточно.

Что же касается недостатков, то у горизонтального ветрогенератора он всего один – достаточно низкий коэффициент полезного действия.

Особенности изделия

Создавать ветряк своими руками выгодно. Достаточно узнать, что заводские изделия мощностью не больше 5 кВт стоят до 220000 р., как становится ясно, насколько лучше использовать доступные материалы и сделать их самостоятельно, ведь благодаря этому удастся сэкономить немало средств.

Безусловно, заводские модификации редко ломаются и являются более надежными. Но уж если поломка случится, придется потратить огромные суммы на покупку запасных узлов.

Магазинные модели часто недоступны большинству граждан. Чтобы окупить затраты на покупку такого устройства, требуется от 10 до 12 лет, хотя отдельные виды устройств и отбивают эти расходы чуть раньше. Сделав ветрогенератор 2 кВт своими руками, можно получить далеко не самую совершенную конструкцию, но в случае поломки ее удастся легко отремонтировать самостоятельно. Миниатюрный ветряк малой мощности способен собрать без проблем любой человек, который умеет обращаться с инструментами.

Самодельный ветрогенератор для дома своими руками

Ветер является чистым источником недорогой энергии, которую довольно легко получить. По нашему мнению, каждый сам в праве выбирать, откуда получать электричество. Для этих целей нет ничего более практичного и действенного, чем постройка ветряного генератора своими руками из подручных материалов.
Общая схема ветрогенератора

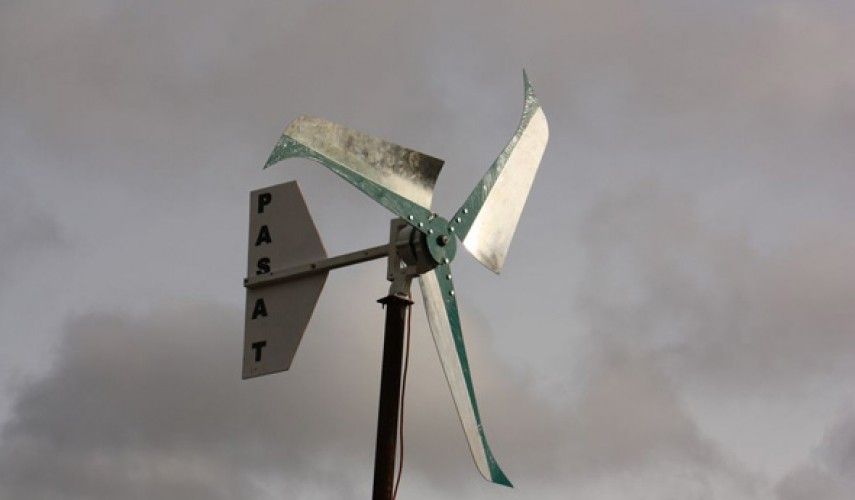

Ветрогенератор в сборе

Большинство инструментов и материалов, упомянутых в этой инструкции, можно приобрести в хозяйственном магазине. Также, настоятельно рекомендуем Вам поискать указанные ниже компоненты у торговцев подержанным товаром или на местной свалке.

Вопрос безопасности имеет для нас наивысший приоритет. Ваша жизнь является гораздо более ценной, нежели дешевый источник электричества, поэтому соблюдайте все правила техники безопасности, связанные с постройкой ветряка. Быстровращающиеся детали, электрические разряды и резкие погодные условия могут сделать ветрогенератор довольно опасным.

Конструкция данного ветрогенератора для дома проста и эффективна, при этом он быстро и легко собирается. Использовать энергию ветра Вы можете без каких бы то ни было ограничений.

Комплектующие ветрогенератора

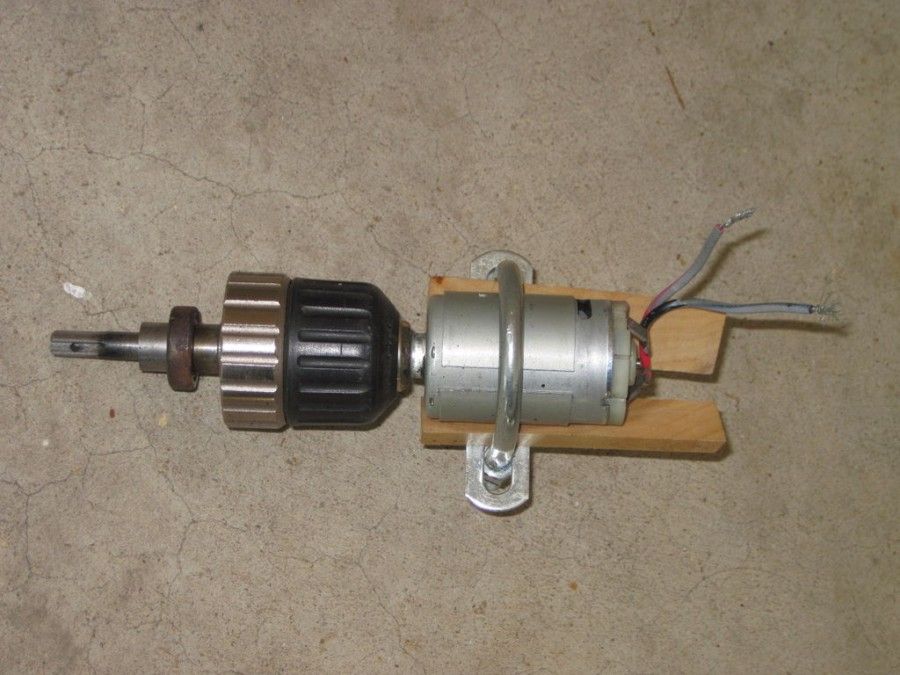

В данной инструкции используется электродвигатель постоянного тока от беговой дорожки (питание 260V, 5A), с присоединенной к нему нарезной втулкой 15 см. При скорости ветра около 48 км/ч, выходной ток достигает 7 А. Это небольшой, простой и дешевый агрегат с которым вы можете начать освоение энергии ветра.

Вы можете использовать любой другой двигатель постоянного тока, который выдает не меньше 1V на 25 об/мин и может работать при более чем 10 амперах. Если это необходимо, можно изменить список требуемых компонентов (к примеру, найти втулку отдельно от двигателя – полотно циркулярной пилы с валовым переходником на 1,6 см подойдет для этих целей).

Инструменты для сборки ветрогенератора

— Дрель — Сверла (5,5 мм, 6,5 мм, 7,5 мм) — Электролобзик — Газовый ключ — Отвертка с плоским шлицем — Разводной ключ — Тиски и/или струбцина — Инструмент для снятия изоляции с кабеля — Рулетка — Маркер — Циркуль — Транспортир — Метчик для нарезания резьбы на 1/4″х20 — Помощник

Материалы для сборки ветрогенератора

Несущая планка: — Труба квадратного сечения 25х25 мм (длина 92 см) — Маскирующий фланец на трубу 50 мм — Патрубок 50 мм (длина 15 см) — Саморезы 19 мм (3 шт.)

Примечание: если у Вас есть возможность воспользоваться сварочным аппаратом, то приварите отрезок 50 мм трубы длиной 15 см квадратной трубе, без использования фланца, патрубка и саморезов.

Двигатель: Двигатель постоянного тока от беговой дорожки (питание 260V, 5A) с присоединенной к нему нарезной втулкой 15 см Диодный мост (30 – 50 А) Болты для двигателя 8х19 мм (2 шт.) Отрезок полихлорвиниловой трубы 7,5 см (длина 28 см)

Хвостовик: Квадратный кусок жести 30х30см Саморезы 19 мм (2 шт. )

Лопасти: Отрезок полихлорвиниловой трубы 20 см длиной 60 см (если она устойчива к ультрафиолетовому излучению, вам не придется ее красить) Болты 6х20 мм (6 шт.) Шайбы 6 мм (9шт.) Листы бумаги А4 (3 шт.) Скотч

Сборка ветрогенератора

Вырезание лопастей – у нас получится три набора лопастей (всего девять штук) и тонкая полоска отходов.

Поместите нашу ПВХ трубу длиной 60 см на плоскую поверхность вместе с отрезком трубы квадратного сечения (можно использовать любой другой достаточно длинный предмет с ровной кромкой). Плотно прижмите их друг к другу и проведите на ПВХ трубе линию в месте их соприкосновения по всей ее длине. Эту линию назовем А.

Сделайте отметки с каждого конца линии А, отступив от края трубы по 1-1,5 см.

Склейте вместе три листа бумаги формата А4 так, чтобы они образовали длинный прямой кусок бумаги. Вам предстоит обернуть им трубу, прикладывая по очереди к только что сделанным отметкам на ней. Убедитесь, что короткая сторона куска бумаги плотно и ровно прилегает к линии А, а длинная — ровно перекрывается в тех местах, где идет внахлест сама с собой. С каждого конца трубы проведите линию вдоль края бумаги. Назовем одну из этих линий В, другую – С.

Возьмите трубу так, чтобы конец трубы, ближайший к линии В смотрел вверх. Начните там, где линии А и В пересекаются и делайте отметки на линии В каждые 145 мм, двигаясь влево от линии А. Последний отрезок должен получиться длиной около 115 мм.

Переверните трубу вверх тем концом, который является ближайшим к линии С. Начните с точки, где линии А и С пересекаются, и также наносите отметки на линии С каждые 145 мм, но двигаться нужно вправо от линии А.

При помощи квадратной трубки соедините линиями соответствующие друг другу точки на противоположных концах ПВХ трубы.

Разрежьте трубу вдоль по этим линиям, используя электролобзик, таким образом, чтобы у Вас получилось четыре полоски шириной 145 мм и одна – около 115 мм.

Разложите все полоски внутренней поверхностью трубы вниз.

Сделайте на каждой полоске отметки по узкой стороне с одного конца, отступая с левого края 115 мм.

Повторите то же самое с другого конца, отступая по 30 мм с левого края.

Соедините эти точки линиями, пересекая полоски разрезанной трубы по диагонали. Распилите пластик по этим линиям при помощи лобзика.

Полученные лопасти положите внутренней поверхностью трубы вниз.

Сделайте на каждой отметку по линии диагонального распила на расстоянии 7,5 см от широкого конца лопасти.

Сделайте другую отметку на широком конце каждой лопасти на расстоянии 2,5 см от длинной прямой кромки.

Соедините эти точки линией и отрежьте получившийся уголок по ней. Это предохранит лопасти от заламывания побочным ветром.

Обработка лопастей ветрогенератора

Вы должны обработать шкуркой лопасти для того, чтобы добиться нужного профиля. Это повысит их эффективность и, также, сделает их вращение более тихим. Передняя кромка должна быть закруглена, а задняя должна быть заостренной. Для уменьшения шума любые острые углы должны быть скруглены.

Вырезание хвостовика

Размеры хвоста не имеют решающего значения. Вам нужен кусок легкого материала размером 30х30 см, желательно металла (жести). Вы можете придать хвостовику любые очертания, главным критерием является его жесткость.

Сверление отверстий в трубе квадратного сечения – используйте сверло 7,5 мм.

Поместите двигатель на передний конец квадратной трубы таким образом, чтобы втулка выступала за край трубы, и отверстия под крепежные болты смотрели вниз. Отметьте положение отверстий на трубе и просверлите трубу в отмеченных местах насквозь.

Отверстия в маскирующем фланце

– этот момент будет описан ниже, в разделе данной инструкции, посвященном монтажу, так как эти отверстия определяют баланс конструкции.

Сверление отверстий в лопастях

— используйте сверло 6,5 мм. Отметьте два отверстия на широком конце каждой из трех лопастей вдоль их прямой (задней) кромки. Первое отверстие должно быть на расстоянии 9,5 мм от прямой кромки и 13 мм от нижнего края лопасти. Второе – на расстоянии 9,5 мм от прямой кромки и 32 мм от нижнего края лопасти.

Просверлите эти шесть отверстий.

Сверление и нарезание отверстий во втулке

– используйте сверло 5,5 мм и метчик на 1/4″.

Двигатель от беговой дорожки поставляется с прикрепленной к нему втулкой. Чтобы снять ее, плотно зафиксируйте плоскогубцами вал, выступающий из втулки, и поверните втулку по ходу часовой стрелки. Она отвинчивается по часовой стрелке, именно поэтому лопасти вращаются против хода часовой стрелки.

Сделайте шаблон втулки на листе бумаги, используя циркуль и транспортир.

Отметьте три отверстия, каждое из которых находится на расстоянии 6 см от центра круга и на равном расстоянии друг от друга.

Поместите этот шаблон на втулку и набейте на ней предварительные отверстия сквозь бумагу в отмеченных местах.

Просверлите эти отверстия сверлом 5,5 мм.

Нанесите на них резьбу метчиком 1/4″х20.

Прикрутите лопасти к втулке болтами 1/4«х20 мм. В этот момент внешние, близкие к границам втулки отверстия еще не просверлены.

Измерьте расстояние между прямыми кромками кончиков каждой лопасти. Отрегулируйте их так, чтобы они были равноудалены. Наметьте и набейте каждое отверстие на втулке сквозь каждую лопасть.

Сделайте отметки на каждой лопасти и втулке, чтобы Вы не перепутали места крепления каждой из них на более поздней стадии сборки.

Скрутите лопасти с втулки, просверлите и нанесите резьбу на эти три внешних отверстия.

Изготовление защитного рукава для двигателя.

Проведите на нашем отрезке ПВХ трубы диаметром 7,5 см вдоль ее длины две параллельные линии на расстоянии 2 см друг от друга. Разрежьте трубу по этим линиям.

Срежьте один из концов трубы под углом 45°.

Поместите остроносые плоскогубцы в образовавшуюся прорезь и осматривайте трубу сквозь нее.

Убедитесь, что отверстия под болты на двигателе отцентрированы по середине прорези в ПВХ трубе и поместите двигатель в трубу. С помощником сделать это намного легче.

Монтаж

Поместите двигатель на трубу квадратного сечения и прикрутите его к ней, используя болты 8х19 мм.

Разместите диод на квадратной трубе за двигателем на расстоянии 5 см от него. Прикрутите его к трубе саморезом.

Присоедините черный провод выходящий из двигателя к “плюсовому” входящему контакту диода (он обозначен АС со стороны “плюса”).

Присоедините красный провод выходящий из двигателя к “отрицательному” входящему контакту диода (он обозначен АС со стороны “минуса”).

Разместите хвостовик так, чтобы конец квадратной трубы, противоположный тому на котором размещен двигатель, проходил по его центру. Прижмите хвост к трубе при помощи струбцины или тисков.

Прикрутите хвостовик к трубе при помощи двух саморезов.

Разместите все лопасти на втулке таким образом, чтобы все отверстия совпали. Используя болты 6х20 мм и шайбы, прикрутите лопасти к втулке. Для трех отверстий внутреннего круга (ближайших к оси втулки) используйте по две шайбы, по одной с каждой стороны лопасти. Для трех остальных используйте по одной (со стороны лопасти, ближайшей к головке болта). Туго затяните.

Надежно зафиксируйте вал двигателя (который проходил через отверстие во втулке) плоскогубцами и, надев втулку, поворачивайте ее против хода часовой стрелки, пока она не закрутится до конца.

При помощи газового ключа плотно прикрутите патрубок 50 мм к маскирующему фланцу.

Зажмите патрубок в тисках так, чтобы фланец был расположен горизонтально над губками тисков.

Расположите квадратную трубу, несущую на себе двигатель и хвостовик, на фланце и добейтесь ее идеально сбалансированного положения. После достижения сбалансированности сделайте метки на квадратной трубе сквозь отверстия во фланце.

Просверлите эти два отверстия, используя сверло 5,5 мм. Возможно, придется скрутить для этого хвост и втулку, чтобы они не мешали Вам.

Прикрутите несущую квадратную трубу к фланцу двумя саморезами.

Для того, чтобы продлить срок службы Вашего ветрогенератора необходимо покрасить его лопасти, защитный рукав двигателя, основание и хвостовик.

Дополнительная информация

Для использования ветрогенератора Вам понадобится мачта, провода, амперметр, контроллер зарядки и аккумуляторные батареи.

Мачта является одним из самых важных компонентов ветрогенератора. Она должна быть прочной, устойчивой, надежно закрепленной и легко опускаемой/поднимаемой. Чем больше будет ее высота, тем большему воздействию ветра будет подвергаться ваш генератор. Проволочные растяжки должны быть расположены через каждые 5,5 м высоты мачты. Растяжки следует закрепить на земле на расстоянии от основания мачты составляющим как минимум 50% ее высоты.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Ключевые узлы

Как говорилось, ветряной генератор можно сделать в домашних условиях. Надо подготовить определенные узлы для его надежного функционирования. Они включают:

Лопасти. Изготавливать их можно из разных материалов.
Генератор. Его тоже можно собрать собственноручно или же купить готовый.
Хвостовая зона. Используется для движения лопастей по направлению вектора, обеспечивая предельно возможный КПД.
Мультипликатор. Увеличивает скорость вращения ротора.
Мачта для крепежа. Она играет роль элемента, на котором зафиксированы все указанные узлы.
Натяжные тросы. Необходимы для фиксации конструкции в целом и защиты от разрушения под воздействием ветра.
Аккумулятор, инвертор и контроллер заряда. Способствуют преобразованию, стабилизации энергии и ее накапливанию.

Новичкам следует рассматривать простые схемы роторного ветрогенератора.

Инструкция по изготовлению

Ветряк можно изготавливать даже из пластиковых бутылок. Он будет крутиться под действием ветра, издавая при этом шум. Возможных схем обустройства таких изделий существует много. Ось вращения допустимо располагать в них вертикально или горизонтально. Эти устройства используются в основном для борьбы с вредителями на приусадебном участке.

Самодельный ветрогенератор похож на бутылочный ветряк по конструкции, но размеры его больше, и он отличается более основательной конструкцией.

Если к ветряку для борьбы с кротами на огороде приделать мотор, он сможет давать электроэнергию и подпитывать, например, светодиодные светильники.

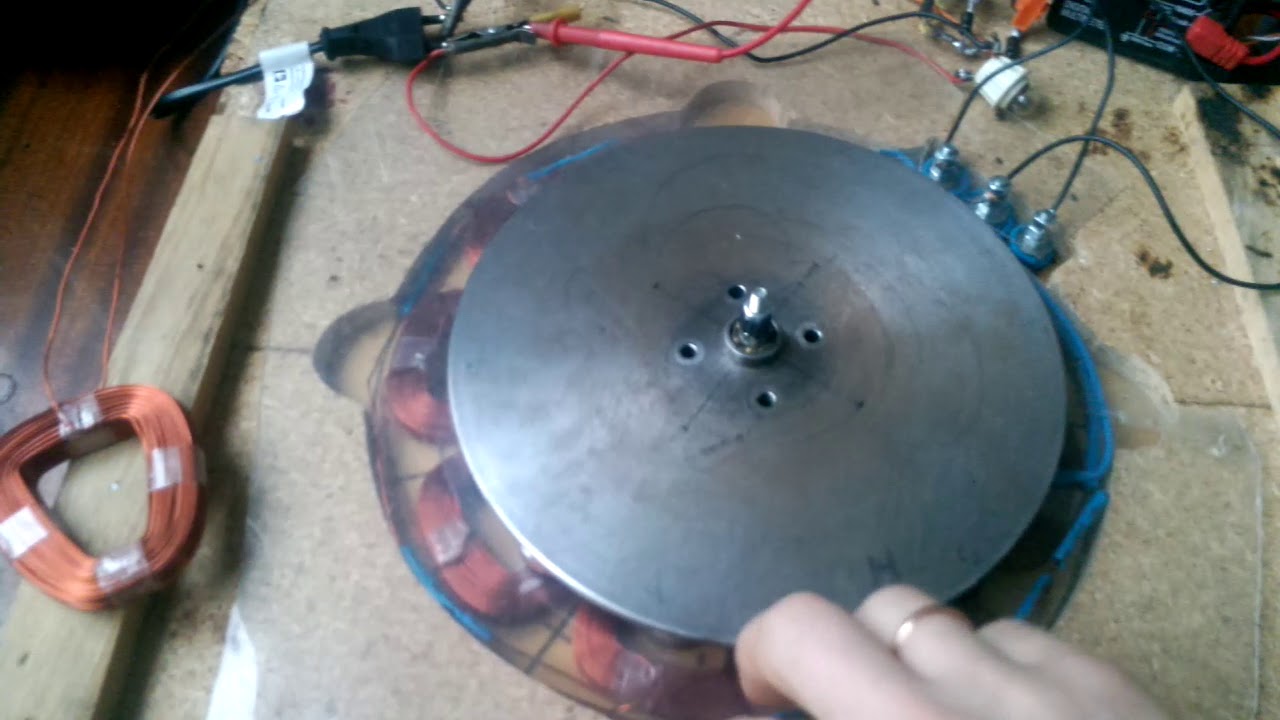

Сборка генератора

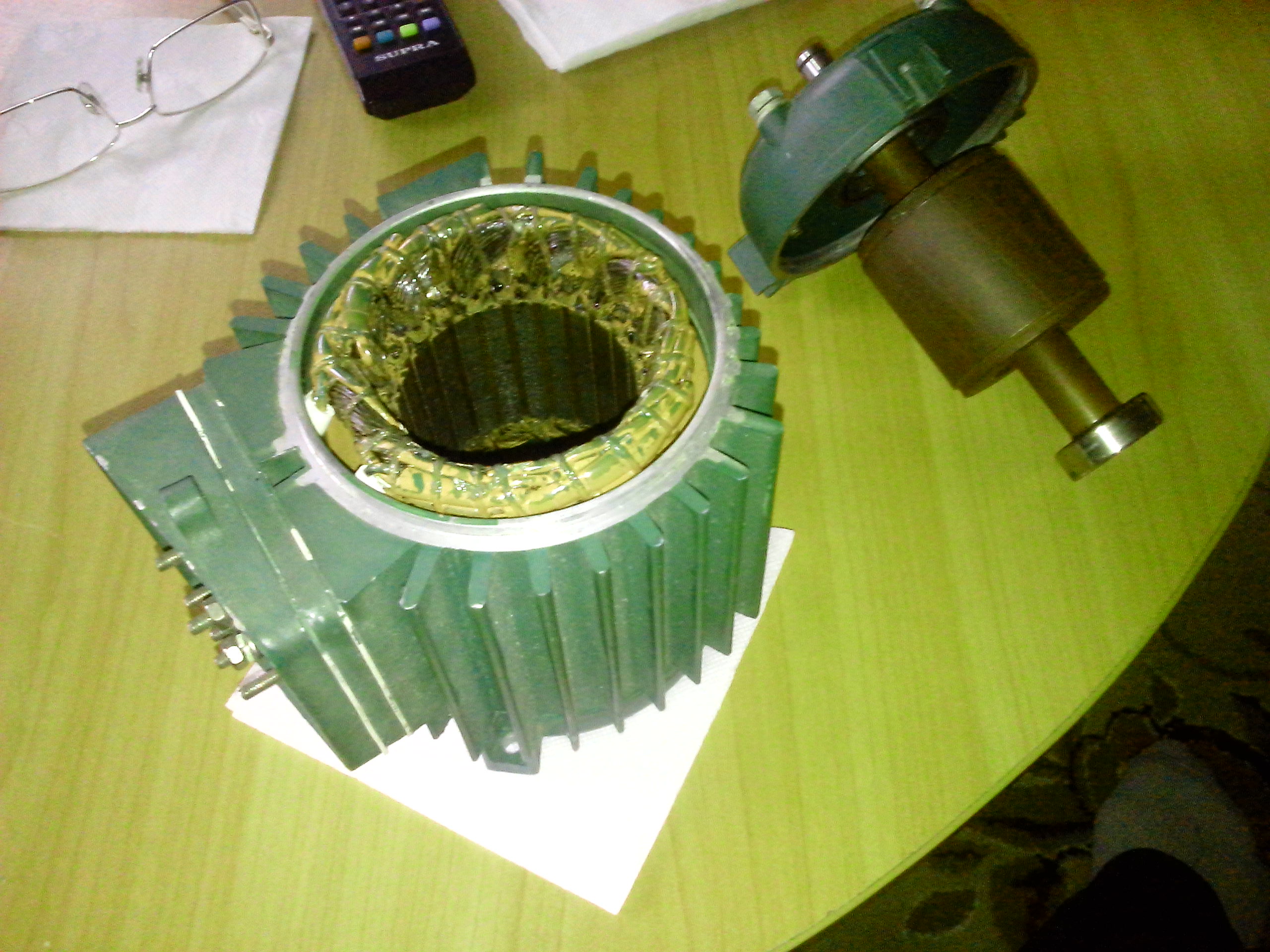

Для сборки ветряной электростанции обязательно потребуется генератор. В его корпус необходимо поставить магниты, которые будут обеспечивать электроэнергию в обмотках. Такой тип устройства имеют отдельные виды электродвигателей, к примеру, которые установлены в шуруповёртах. Но изготовить из шуруповерта генератор не удастся. Он не обеспечит необходимой мощности. Его хватит разве что на подпитку небольшой светодиодной лампы.

Из автомобильного генератора ветряную электростанцию тоже вряд ли получится сделать. Объясняется это тем, что в данном случае применяется обмотка возбуждения, получающая питание от аккумулятора, почему он и не подходит для этих целей. Следует подбирать самовозбуждающийся генератор оптимальной мощности либо купить готовую модель. Эксперты рекомендуют приобретать его в готовом виде, т. к. это устройство обеспечит высокий КПД, но никто не мешает сделать его своими руками. Предельная мощность у него будет находится на уровне 3,5 кВт.

Что потребуется взять:

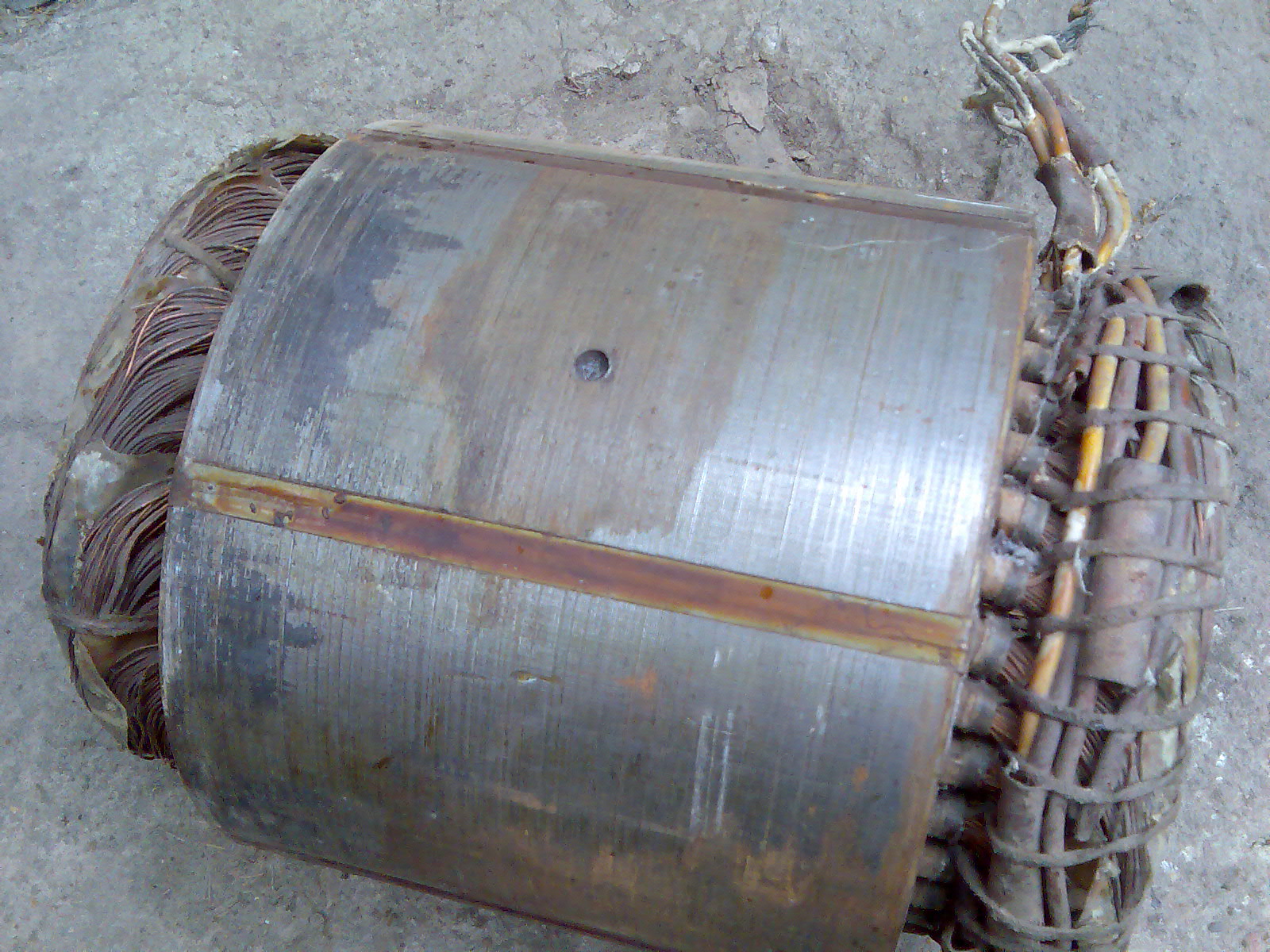

Статор. Для него используется 2 металлических листа, разрезанных на круги диаметром 500 мм. На каждый кусок наклеивают 12 неодимовых магнитов с диаметром 50 мм. Фиксируют их, несколько отступив от краев изделий, обязательно с чередованием полюсов. То же самое делают со второй окружностью, но полюсы ставят со сдвигом.
Ротор. Конструкция включает в себя 9 катушек, которые наматываются медной проволокой диаметром 3 мм. Необходимо проделать по 70 витков во всех катушках. Чтобы разместить их, следует обустраивать немагнитную основу.
Ось. Проделывают её в середине ротора. Надо отцентровать конструкцию, иначе она рассыплется под воздействием ветра.

Ставят ротор и статор и на дистанции 2 мм. Обмотки объединяют таким образом, чтобы получился 1-фазный источник переменного тока.

Создание лопастей

В ветреную погоду из готового устройства можно добывать 3,5 кВт мощности. При средней интенсивности воздушного потока этот показатель составляет не более 2 кВт. Устройство бесшумное, если сравнивать с моделями на электродвигателе.

Следует подумать о месте монтажа лопастей. В рассматриваемом примере изготавливается простая модификация ветрогенератора горизонтального типа с тремя лопастями. Можно попробовать изготовить вертикальной вариант, но КПД у него будет пониженным. В среднем он составит 0,3. Единственным преимуществом такой конструкции будет возможность работы при любом направлении ветра. Простые лопасти изготавливаются с помощью таких материалов:

Древесина. Ее недостатком является появление трещин через некоторое время после запуска.
Полипропилен. Идеальный вариант для генераторов небольшой мощности.
Металл. Считается долговечным и надежным материалом, из которого можно изготавливать любые по размеру лопасти. Лучше всего подходит в данном случае дюралюминий.

Одно дело — изготовить своими руками лопасти для ветрогенератора, и совсем другое — обеспечить сбалансированность конструкции. Если все нюансы не будут учтены, сильный ветер без особого труда разрушит мачту. Как только лопасти будут изготовлены, вместе с ротором их устанавливают на монтажную площадку, где будет закреплена хвостовая часть.

Ветряк #1 — конструкция роторного типа

Можно сделать своими руками несложный ветряк роторного типа. Конечно, снабдить электроэнергией большой коттедж ему вряд ли будет под силу, зато обеспечить электричеством скромный садовый домик вполне под силу. С его помощью можно снабдить светом в вечернее время суток хозяйственные постройки, осветить садовые дорожки и придомовую территорию.

Подробнее о других видах альтернативных источников энергии можно прочитать в данной статье:

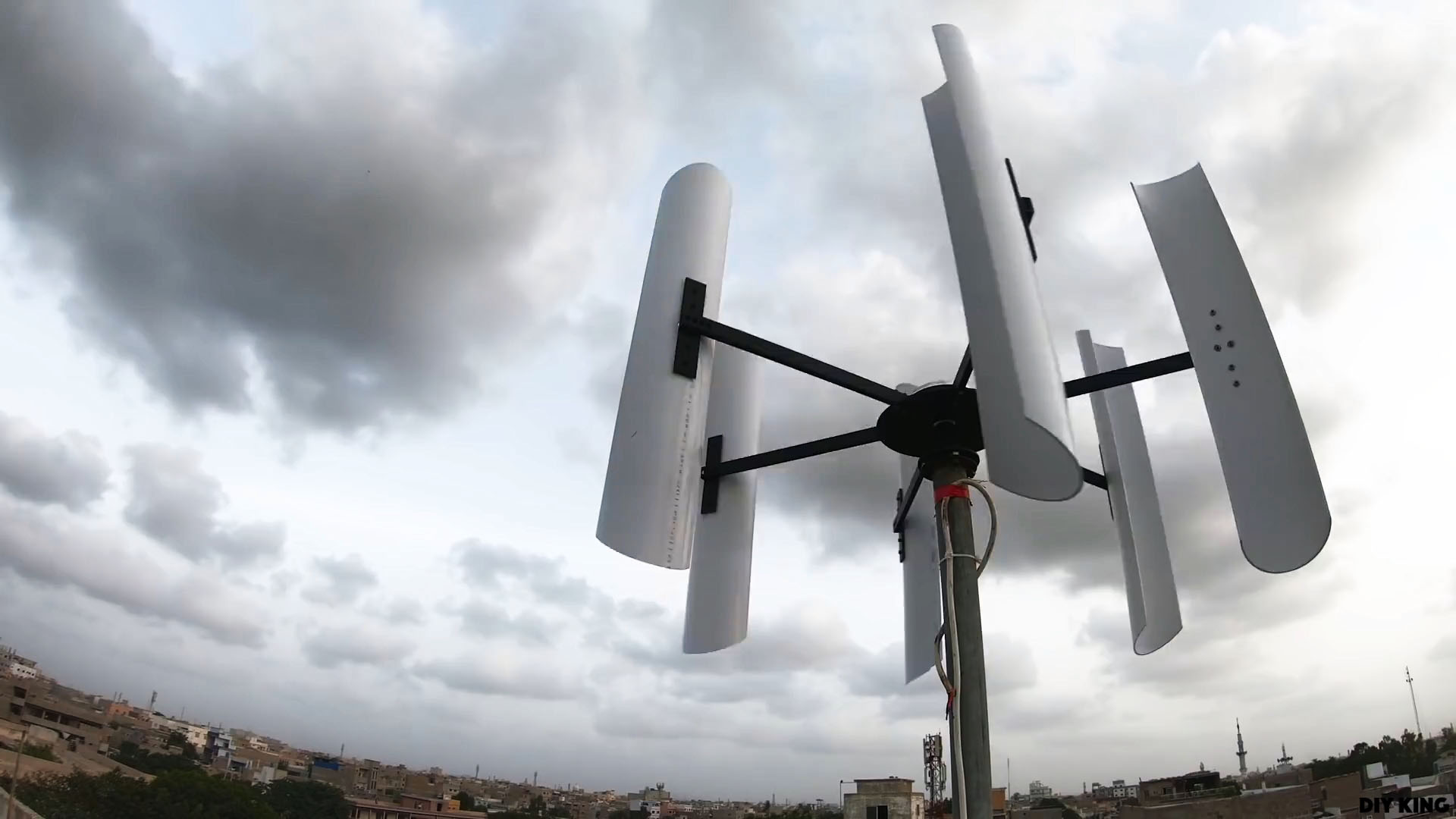

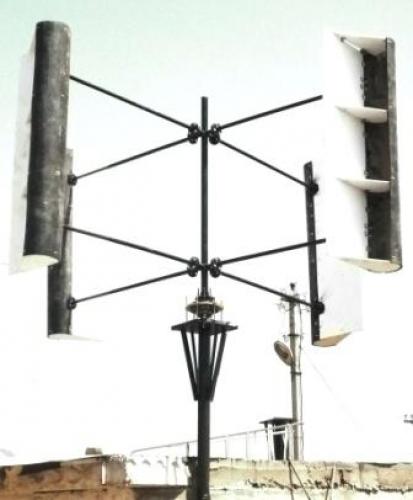

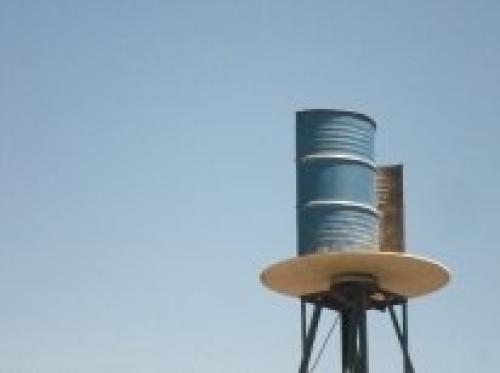

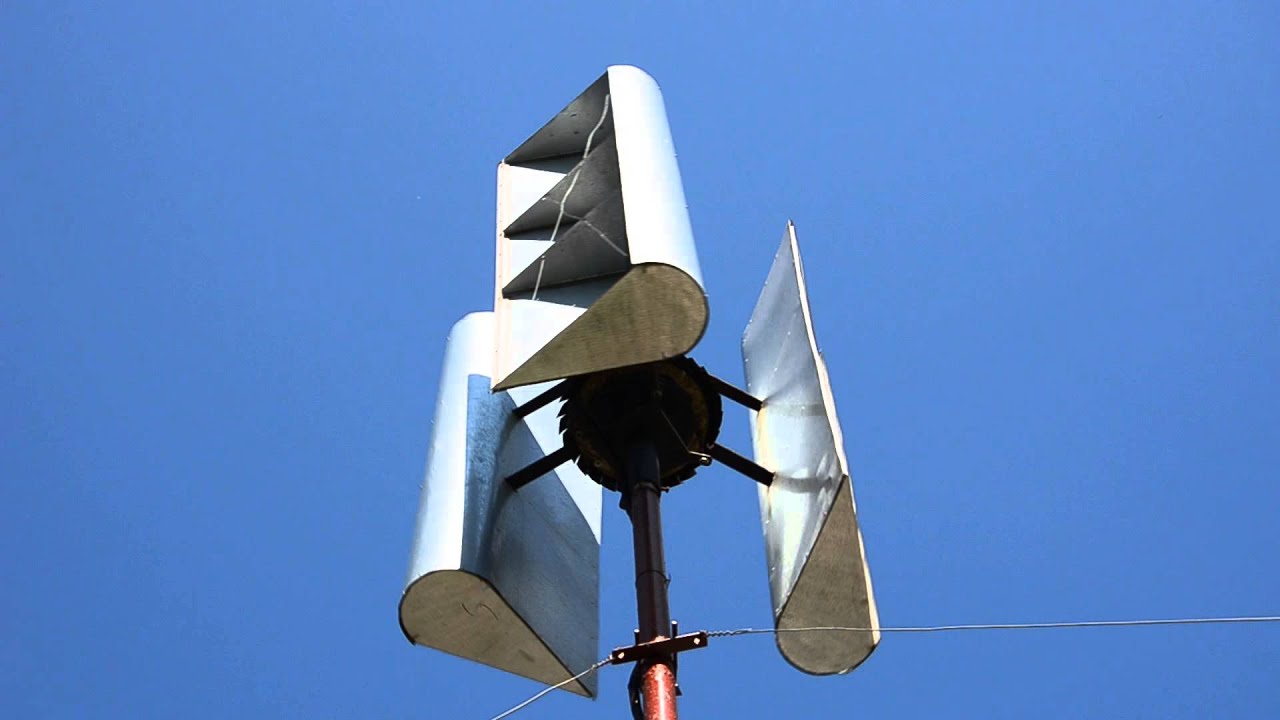

Так или почти так выглядит роторный ветрогенератор, сделанный своими руками. Как видите, в конструкции этого оборудования нет ничего сверхсложного

Подготовка деталей и расходников

Чтобы собрать ветрогенератор, мощность которого не будет превышать 1,5 КВт, нам понадобятся:

генератор от автомобиля 12 V;
кислотный или гелиевый аккумулятор 12 V;
преобразователь 12V – 220V на 700 W – 1500 W;
большая ёмкость из алюминия или нержавеющей стали: ведро или объёмистая кастрюля;
автомобильное реле зарядки аккумулятора и контрольной лампы заряда;
полугерметичный выключатель типа «кнопка» на 12 V;
вольтметр от любого ненужного измерительного устройства, можно автомобильный;
болты с шайбами и гайками;
провода сечением 2,5 мм2 и 4 мм2;
два хомута, которыми генератор будет крепиться к мачте.

Для выполнения работы нам будут нужны ножницы по металлу или болгарка, рулетка, маркер или строительный карандаш, отвертка, ключи, дрель, сверло, кусачки.

Большинство владельцев частных домов не признают использование геотермального отопления, однако подобная система имеет перспективы. Подробнее о преимуществах и недостатках данного комплекса можно прочитать в следующем материале:

Ход конструкторских работ

Мы собираемся изготовить ротор и переделать шкив генератора. Для начала работы нам понадобится металлическая ёмкость цилиндрической формы. Чаще всего для этих целей приспосабливают кастрюлю или ведро. Возьмем рулетку и маркер или строительный карандаш и поделим ёмкость на четыре равные части. Если будем резать металл ножницами, то, чтобы их вставить, нужно сначала сделать отверстия. Можно воспользоваться и болгаркой, если ведро не выполнено из крашеной жести или оцинкованной стали. В этих случаях металл неминуемо перегреется. Вырезаем лопасти, не прорезая их до конца.

Чтобы не ошибиться с размерами лопастей, которые мы прорезаем в ёмкости, необходимо сделать тщательные замеры и тщательно всё пересчитать

В днище и в шкиве размечаем и высверливаем отверстия для болтов. На этой стадии важно не торопиться и расположить отверстия с соблюдением симметрии, чтобы при вращении избежать дисбаланса. Лопасти следует отогнуть, но не слишком сильно. При выполнении этой части работы учитываем направление вращения генератора. Обычно он крутится по движению часовой стрелке. В зависимости от угла изгиба увеличивается и площадь воздействия потоков ветра, а, значит, и скорость вращения.

Это ещё один из вариантов лопастей. В данном случае каждая деталь существует отдельно, а не в составе ёмкости, из которой вырезалась

Раз каждая из лопастей ветряка существует отдельно, прикручивать нужно каждую. Преимущество такой конструкции в её повышенной ремонтопригодности

Ведро с готовыми лопастями следует закрепить на шкиве, используя болты. На мачту при помощи хомутов устанавливаем генератор, затем подсоединяем провода и собираем цепь. Схему, цвета проводов и маркировку контактов лучше заранее переписать. Провода тоже нужно зафиксировать на мачте.

Чтобы подсоединить аккумулятор, используем провода 4 мм2, длина которых не должна быть более 1-го метра. Нагрузку (электроприборы и освещение) подключаем с помощью проводов сечением 2,5 мм2. Не забываем поставить преобразователь (инвертер). Его включают в сеть к контактам 7,8 проводом 4 мм2.

Конструкция ветряной установки состоит из резистора (1), обмотки стартера генератора (2), ротора генератора (3), регулятора напряжения (4), реле обратного тока (5), амперметра (6), аккумулятора (7), предохранителя (8), выключателя (9)

Достоинства и недостатки такой модели

Если всё сделано правильно, работать этот ветрогенератор будет, не создавая вам проблем. При аккумуляторе 75А и с преобразователем 1000 W он может питать уличное освещение, охранную сигнализацию, приборы видеонаблюдения и т.д.

Схема работы установки наглядно демонстрирует то, как именно энергия ветра преобразуется в электричество и то, как она используется по назначению

Достоинства такой модели очевидны: это весьма экономичное изделие, хорошо поддаётся ремонту, не требует особых условий для своего функционирования, работает надежно и не нарушает ваш акустический комфорт. К недостаткам можно отнести невысокую производительность и значительную зависимость от сильных порывов ветра: лопасти могут быть сорваны воздушными потоками.

Изготовить солнечную батарею возможно и самостоятельно. Пошаговая инструкция расположена здесь:

Запуск и оценка эффективности

Даже если ветрогенератор был изготовлен по всем правилам, ошибочный выбор места для размещения мачты может сыграть злую шутку с мастером. Элемент должен стоять вертикально. Генератор вместе с лопастями лучше разместить как можно выше — там, где «гуляют» сильные ветры. Поблизости не должно располагаться домов, любых крупных зданий, отдельно растущих деревьев. Всё это будет загораживать потоки воздуха. Если обнаружены какие-либо помехи, следует разместить генератор на определенном расстоянии от них.

После того как установка начнёт работать, следует подсоединить мультиметр к ветви генератора и проверить, имеется ли напряжение. Систему можно считать готовой к полноценной эксплуатации. После этого остается выяснить, какое напряжение поступит в жилище и каким образом это будет происходить.

Как работает ветряк?

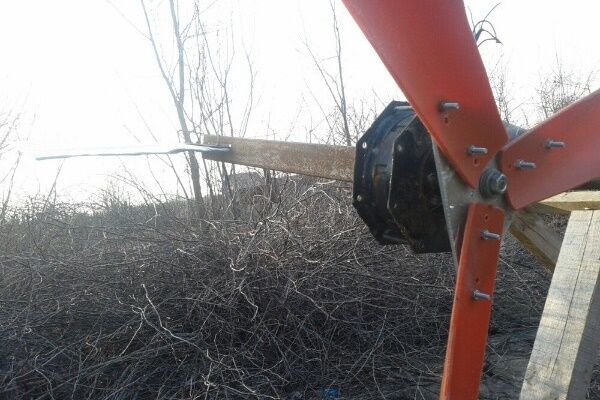

На фото готовые самодельные ветрогенераторы представлены вытянутыми металлическими конструкциями на трех или четырех опорах, с лопастями, двигающимися от ветра. В итоге получаемая потоком ветра кинетическая энергия преобразуется в механическую, которая в свою очередь запускает ротор и становится электрическим током.

Данный процесс является результатом налаженной работы нескольких обязательных составных элементов ветроэлектрической установки (ВЭУ):

Пропеллер из двух и более лопастей;
Ротор турбины;
Редуктор;
Контроллер;
Ось электрического генератора и генератор;
Инвертор;
Аккумулятор.

Также необходимо предусмотреть тормозной блок, гондолу, мачту, флюгер, низко и высокоскоростной вал. Устройство определяет и принцип работы ветрогенератора: вращающийся ротор производит трехфазный переменный ток, проходящий через систему контроллера и заряжающий аккумулятор постоянного тока.

Конечные амперы преобразуются инвертором и направляются по подключенной проводке к выходным точкам: розеткам, освещению, бытовой технике и электроприборам.

Процесс подключения в доме

После обустройства практически бесшумного ветряка с хорошей мощностью необходимо подключить к нему бытовые приборы. Собирая собственноручно такое устройство, следует позаботиться о покупке инверторного преобразователя с эффективностью 99%. В таком случае потери на переход постоянного тока в переменный будут наименьшими, а в корпусе будут присутствовать три узла:

Аккумуляторный блок. Способен впрок накапливать энергию, которая генерируется устройством.
Контроллер заряда. Обеспечивает более продолжительный срок службы аккумуляторных батарей.
Преобразователь. Трансформирует постоянный ток в переменный.

Можно устанавливать оборудование для питания осветительных приборов и бытовой техники, которые могут функционировать на напряжении 12−24 Вольт. Потребность в инверторном преобразователе в таком случае отсутствует. Для приборов, позволяющих готовить пищу, лучше задействовать газовое оборудование с питанием от баллона.

Ветряк Eurowind 2 кВт

Распродажа:	38000 грн
Дополнительные опции:
Мачта 9м	6000 грн
Инвертор C3KS — 2,4 кВт 96В	5500 грн
Аккумуляторы ALVA SOLAR GEL 12В 200 А/ч	380 USD/шт

Производительность генератора	200-3000 Вт
Начальная скорость ветра	2 м/с
Номинальная скорость ветра	9 м/c
Полный вес ветряка	289 кг
Цена ветряка	в прайс-листе

Ветряк мощностью 3 киловатта — это одна из самых популярных моделей и является самым лучшим выбором для семьи.

Этот ветрогенератор обеспечивает энергией дом небольшого или среднего размеров. Данный ветрогенератор можно комбинировать с солнечными батареями и дизельным генератором для непрерывного обеспечения энергией.
Для загородного дома этого ветрогенератора более чем достаточно. Для его установки не требуется бригада рабочих, ветрогенератор устанавливается даже в одиночку.

Такие ветрогенераторы полностью удовлетворяют потребности небольших кафе, магазинов, строительных городков, кемпингов и других объектов, которые находятся вдали от источников электроэнергии.

Заказать этот ветрогенератор

Производительность ветрогенератора

Месячная выработка энергии	480 кВт в месяц при средней скорости ветра 6 м/с
Производительность генератора	200-3000 Вт
Напряжение ветрогенератора	96 / 120 Вольт
Максимальная сила тока	30 / 25 Ампер
Рекомендуемые аккумуляторы	8 / 10 шт. 12В 200Ач
Напряжение после инвертора	220 Вольт 50 Гц

Зависимость мощности ветрогенератора EuroWind 2 от скорости ветра

Характеристики ветрогенератора

Количество лопастей	3 шт.
Диаметр ротора	3,2 метра
Материал лопастей	FRP (композитный материал — фибергласс)
Тип ветрогенератора	PMG (на постоянных магнитах)
Защита от ураганного ветра	AutoFurl (автоматическая)
Высота мачты	9 метров
Контроллер заряда	AIC (автоматический)
Рабочая температура	от -40 до +60 C

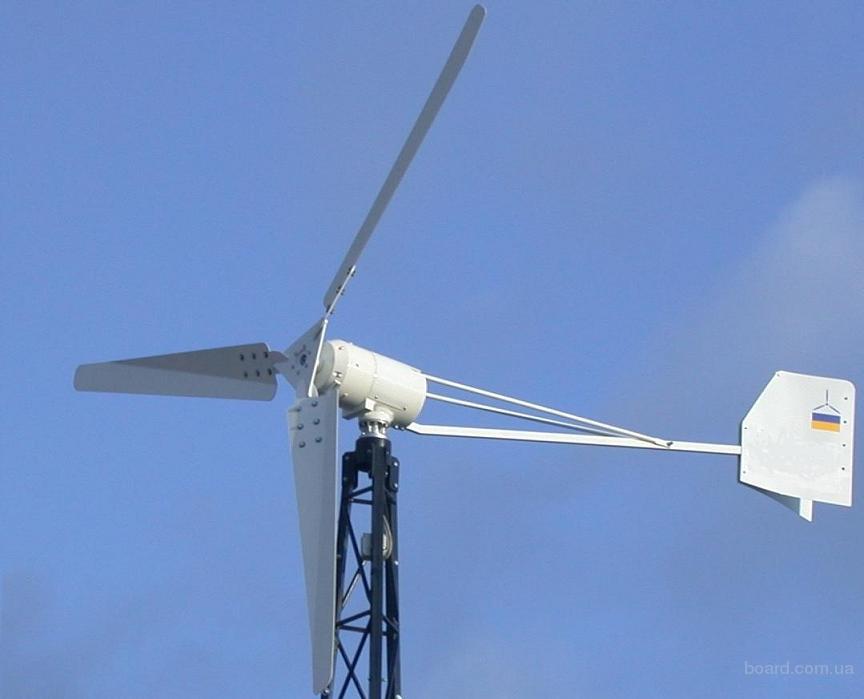

Внешний вид ветрогенератора EuroWind 2

Комплектация ветрогенератора

В комплект ветрогенератора EuroWind 2 входит:

Турбина ветрогенератора
Хвост ветрогенератора
Лопасти ветрогенератора
Крепления ветрогенератора
Поворотный механизм
Контроллер заряда

Дополнительно можно заказать:

Мачту
Аккумуляторы
Инвертор
АВР
Дизель-генератор
Монтаж установки
Доставку зарубеж
Страховку

Турбина ветрогенератора EuroWind 2

Крепления ветрогенератора EuroWind 2

Заказать этот ветрогенератор

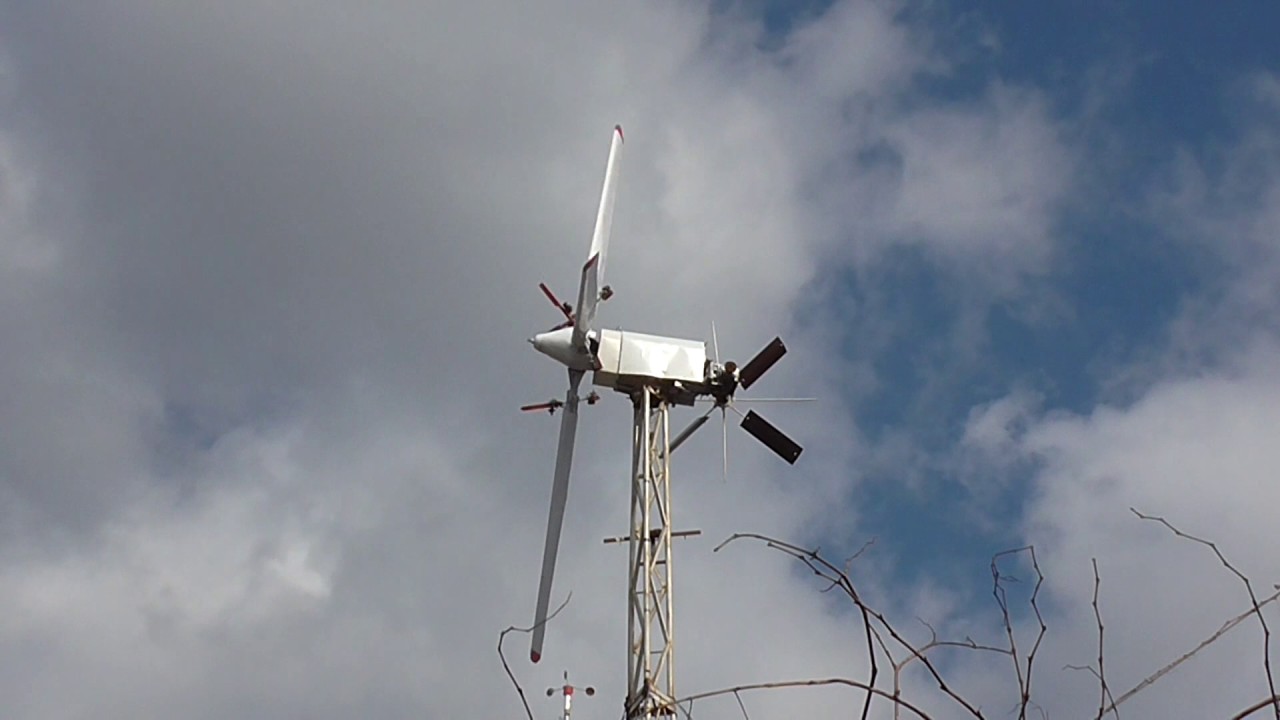

Самодельный ветряк для дома.

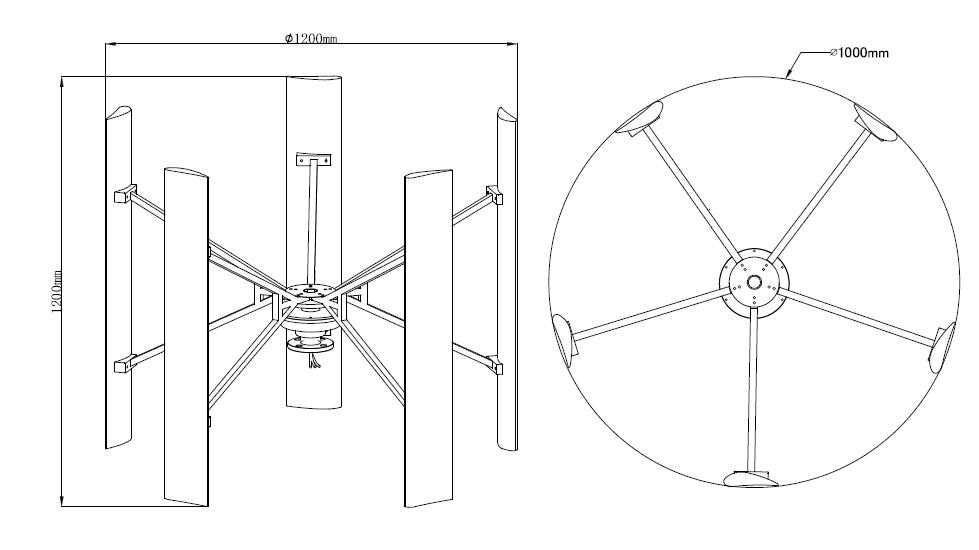

Вертикальный ветрогенератор для дачи

Оплата электроэнергии на сегодняшний день занимает немалую долю в затратах на содержание жилища. В многоквартирных домах, единственный способ экономии — переход на энергосберегающие технологии, и оптимизация расходов по многотарифным схемам (ночной режим оплачивается по сниженным ценам). А при наличии приусадебного участка можно не только сэкономить на потреблении, но и организовать для частного дома самостоятельное энергообеспечение.

Это нормальная практика, которая зародилась в Европе и северной Америке, а последние пару десятилетий активно внедряется и в России. Однако оборудование для автономного энергоснабжения достаточно дорогое, окупаемость «в ноль» наступает не раннее, чем спустя 10 лет. В некоторых государствах, можно возвращать энергию в общественные сети по фиксированным тарифам, это сокращает время окупаемости. В Российской Федерации для оформления «кэшбека» требуется пройти ряд бюрократических процедур, поэтому большинство пользователей «бесплатной» энергии предпочитают строить ветряной генератор своими руками, и пользоваться им только для личных нужд.

Правовая сторона вопроса

Самодельный ветрогенератор для дома не попадает под запреты, его изготовление и применение не влечет за собой административного либо уголовного наказания. Если мощность ветряного генератора не превышает 5 кВт, он относится к бытовым устройствам, и не требует никаких согласований с местной энергетической компанией. Тем более, не требуется уплачивать какие-либо налоги, если вы не получаете прибыль при продаже электроэнергии. Кроме того, самодельный генерирующий ветряк даже с такой производительностью, требует сложных инженерных решений: смастерить его на тек просто. Поэтому мощность самоделки редко превышает 2 кВт. Собственно, этой мощности обычно достаточно для энергоснабжения частного дома (конечно, если у вас нет бойлера и мощного кондиционера).

В данном случае, речь идет о федеральном законодательстве. Поэтому перед принятием решения об изготовлении ветряка своими руками, не лишним будет проверить наличие (отсутствие) субъектовых и муниципальных нормативных правовых актов, которые могут накладывать некоторые ограничения и запреты. Например, если ваш дом расположен на особо-охраняемой природной территории, использование ветровой энергии (а это природный ресурс) может потребовать дополнительных согласований.

Проблемы с законом могут возникнуть при наличии беспокойных соседей. Ветряки для дома относятся к индивидуальным постройкам, поэтому на них также распространяются некоторые ограничения:

Разновидности генераторов

Прежде чем решить, как сделать ветрогенератор своими руками, рассмотрим особенности конструкции:

По расположению генератора устройство может быть горизонтальным или вертикальным

По номиналу генерируемого напряжения

Типовые примеры самодельных ветрогенераторов

Устройство ветрогенератора одинаковое, вне зависимости от выбранной схемы.

Пропеллер, который может быть установлен как непосредственно на вал генератора, так и с помощью ременной (цепной, шестеренной передачи).
Собственно генератор. Это может быть готовое устройство (например, с автомобиля), либо обычный электродвигатель, который при вращении вырабатывает электроток.
Инвертор, регулятор напряжения, стабилизатор — в зависимости от выбранного напряжения.
Буферный элемент — аккумуляторные батареи, обеспечивающие непрерывность генерации, вне зависимости от наличия ветра.
Установочная конструкция: мачта, кронштейн для монтажа на крыше.

Пропеллер

Можно изготовить из любого материала: хоть из пластиковых бутылок. Правда гибкие лопасти существенно ограничивают мощность.

Достаточно вырезать в них полости, для забора ветра.

Неплохой вариант — ветряк бытового из кулера. Вы получаете готовую конструкцию с профессионально выполненными лопастями и сбалансированным электродвигателем.

Аналогичная конструкция изготавливается из охладителя компьютерных блоков питания. Правда мощность такого генератора мизерная — разве что зажечь лампу на светодиодах, или зарядить мобильный телефон.

Тем не менее, система вполне работоспособна.

Неплохие лопасти получаются из алюминиевых листов. Материал доступен, его несложно отформовать, пропеллер получается достаточно легким.

Если вы создаете роторный пропеллер для вертикального генератора, можно воспользоваться жестяными банкам, разрезанными вдоль. Для мощных систем применяются половинки стальных бочек (вплоть до объема 200 литров).

Разумеется, придется с особой тщательностью подойти к вопросу надежности. Мощный каркас, вал на подшипниках.

Генератор

Как говорилось выше, можно использовать готовый автомобильный, или электродвигатель от промышленных электроустановок (бытовой техники). В качестве примера: ветрогенератор из шуруповерта. Используется вся конструкция: двигатель, редуктор, патрон для крепления лопастей.

Компактный генератор получается из шагового двигателя принтера. Опять же, мощности хватает лишь на питание светодиодного светильника или зарядного устройства смартфона. На природе — незаменимая вещь.

Если вы с паяльником «на ты», и неплохо разбираетесь в радиотехнике — генератор можно собрать самостоятельно. Популярная схема: ветрогенератор на неодимовых магнитах. Преимущества конструкции — можно самостоятельно рассчитать мощность под ветровую нагрузку в вашей местности. Почему неодимовые магниты? Компактность при высокой мощности.

Можно переделать ротор имеющегося генератора.

Либо создать собственную конструкцию, с изготовлением обмоток.

Эффективность такого ветряка на порядок выше, чем при использовании схемы с электродвигателем. Еще одно неоспоримое преимущество — компактность. Неодимовый генератор плоский, и его можно разместить непосредственно в центральной муфте пропеллера.

Мачта

Изготовление этого элемента не требует познаний в электронике, но от его прочности зависит жизнеспособность всего ветрогенератора.

Например, мачта высотой 10–15 метров требует грамотно рассчитанных растяжек и противовесов. Иначе сильный порыв ветра может завалить конструкцию.

Если мощность генератора не превышает 1 кВт, вес конструкции не такой большой, и вопросы прочности мачты отходят на второй план.

Итог

Самодельный ветрогенератор — не такая сложная конструкция, как может показаться на первый взгляд. С учетом высокой стоимости заводских изделий, можно изрядно сэкономить, изготовив домашнюю ветряную электростанцию и вполне доступных материалов. С учетом небольших затрат на создание ветряка, окупится он достаточно быстро.

Видео по теме

Зачастую у владельцев частных домов возникает идея о реализации системы резервного электропитания . Наиболее простой и доступный способ — это, естественно, или генератор, однако многие люди обращают свой взгляд на более сложные способы преобразования так называемой даровой энергии ( излучения, энергии текущей воды или ветра) в .

Каждый из этих способов имеет свои достоинства и недостатки. Если с использованием течения воды (мини-ГЭС) все понятно — это доступно только в непосредственной близости от достаточно быстротекущей реки, то солнечный свет или ветер можно использовать практически везде. Оба этих метода будут иметь и общий минус — если водяная турбина может работать круглосуточно, то солнечная батарея или ветрогенератор эффективны только некоторое время, что делает необходимым включение аккумуляторов в структуру домашней электросети.

Поскольку условия в России (малая длительность светового дня большую часть года, частые осадки) делают применение солнечных батарей неэффективным при их современных стоимости и КПД, наиболее выгодным становится конструирование ветрового генератора . Рассмотрим его принцип действия и возможные варианты конструкции.

Так как ни одно самодельное устройство не похоже на другое, эта статья — не пошаговая инструкция , а описание базовых основ конструирования ветрогенератора.

Общий принцип работы

Основным рабочим органом ветрогенератора являются лопасти, которые и вращает ветер. В зависимости от расположения оси вращения ветрогенераторы делятся на горизонтальные и вертикальные:

Горизонтальные ветрогенераторы наиболее широко распространены. Их лопасти имеют конструкцию, аналогичную пропеллеру самолета: в первом приближении это — наклонные относительно плоскости вращения пластины, которые преобразуют часть нагрузки от давления ветра во вращение. Важной особенностью горизонтального ветрогенератора является необходимость обеспечения поворота лопастного узла сообразно направлению ветра, так как максимальная эффективность обеспечивается при перпендикулярности направления ветра к плоскости вращения.

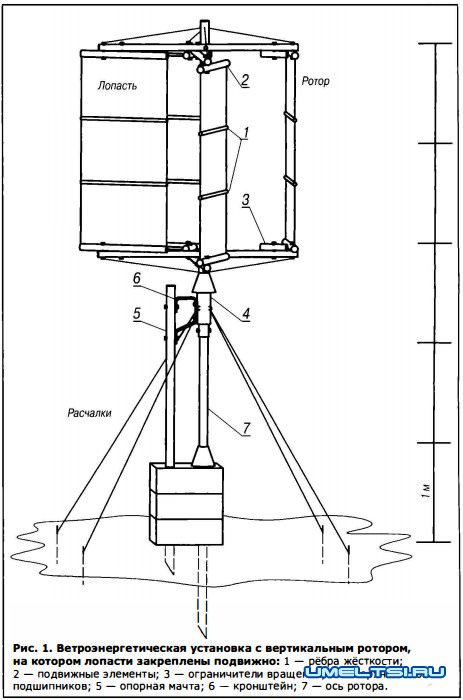

Лопасти вертикального ветрогенератора имеют выпукло-вогнутую форму. Так как обтекаемость выпуклой стороны больше, чем вогнутой, такой ветрогенератор вращается всегда в одном направлении независимо от направления ветра, что делает ненужным поворотный механизм в отличие от горизонтальных ветряков. Вместе с тем, за счет того, что в любой момент времени полезную работу выполняет только часть лопастей, а остальные только противодействуют вращению, КПД вертикального ветряка значительно ниже, чем горизонтального : если для трехлопастного горизонтального ветрогенератора этот показатель доходит до 45%, то у вертикального не превысит 25%.

Поскольку средняя скорость ветров в России невелика, даже большой ветряк большую часть времени будет вращаться достаточно медленно. Для обеспечения достаточной мощности электропитания от должен соединяться с генератором через повышающий редуктор, ременной или шестеренчатый. В горизонтальном ветряке блок лопасти-редуктор-генератор устанавливается на поворотной головке, которая дает им возможность следовать за направлением ветра. Важно учесть, что поворотная головка должна иметь ограничитель, не дающий ей сделать полный оборот, так как иначе проводка от генератора будет оборвана (вариант с использованием контактных шайб, позволяющих головке свободно вращаться, более сложен). Для обеспечения поворота ветрогенератор дополняется направленным вдоль оси вращения рабочим флюгером.

Наиболее распространенный материал для лопастей — это ПВХ-трубы большого диаметра, разрезаемые вдоль. По краю к ним приклепываются металлические пластины, приваренные к ступице лопастного узла. Чертежи такого рода лопастей наиболее широко распространены в Интернете.

На видео рассказывается про ветрогенератор, изготовленный своими руками

Расчет лопастного ветрогенератора

Так как мы уже выяснили, что горизонтальный ветрогенератор значительно эффективнее, рассмотрим расчет именно его конструкции.

Энергия ветра может быть определена по формуле
P=0.6*S*V ³, где S — это площадь круга, описываемого концами лопастей винта (площадь ометания), выраженная в квадратных метрах, а V — расчетная скорость ветра в метрах в секунду. Также нужно учитывать КПД самого ветряка, который для трехлопастной горизонтальной схемы составит в среднем 40%, а также КПД генераторной установки, составляющий на пике токоскоростной характеристики 80% для генератора с возбуждением от постоянных магнитов и 60% — для генератора с обмоткой возбуждения. Еще в среднем 20% мощности израсходует повышающий редуктор (мультипликатор). Таким образом, окончательный расчет радиуса ветряка (то есть длины его лопасти) для заданной мощности генератора на постоянных магнитах выглядит так:
R=√(P/(0.483*V³ ))

Пример: Примем требуемую мощность ветроэлектростанции в 500 Вт, а среднюю скорость ветра — в 2 м/с. Тогда по нашей формуле нам придется использовать лопасти длиной не менее 11 метров. Как видите, даже такая небольшая мощность потребует создания ветрогенератора колоссальных габаритов. Для более-менее рациональных в условиях изготовления своими руками конструкций с длиной лопасти не более полутора метров ветрогенератор сможет выдавать всего лишь 80-90 ватт мощности даже на сильном ветру.

Недостаточно мощности? На самом деле все несколько иначе, так как на самом деле нагрузку ветрогенератора питают аккумуляторы, ветряк же только заряжает их в меру своих возможностей. Следовательно, мощность ветроустановки определяет периодичность, с которой она сможет осуществлять подачу энергии.

В плане ветроэнергетических ресурсов Россия занимает довольно двойственное положение. С одной стороны, на ее долю приходится огромная площадь, богатая равнинными местами. С другой — ветры здесь медленные, имеют низкий потенциал. Они могут быть довольно буйными в местах, где проживает мало людей. В соответствии с этим становится актуальной задача обустройства самодельного ветрогенератора.

Источник электричества

Корпус оснащен лопастями, приводящими в движение роторы. Электроэнергия, полученная таким образом, трансформируется в постоянный ток. В дальнейшем она переходит к потребителям либо накапливается в аккумуляторе.

Особенности изделия

Безусловно, заводские модификации редко ломаются и являются более надежными. Но уж если поломка случится, придется потратить огромные суммы на покупку запасных узлов.

Ключевые узлы

Лопасти. Изготавливать их можно из разных материалов.
Генератор. Его тоже можно собрать собственноручно или же купить готовый.
Хвостовая зона. Используется для движения лопастей по направлению вектора, обеспечивая предельно возможный КПД.
Мультипликатор. Увеличивает скорость вращения ротора.
Мачта для крепежа. Она играет роль элемента, на котором зафиксированы все указанные узлы.
Натяжные тросы. Необходимы для фиксации конструкции в целом и защиты от разрушения под воздействием ветра.
Аккумулятор, инвертор и контроллер заряда. Способствуют преобразованию, стабилизации энергии и ее накапливанию.

Новичкам следует рассматривать простые схемы роторного ветрогенератора.

Инструкция по изготовлению

Если к ветряку для борьбы с кротами на огороде приделать мотор, он сможет давать электроэнергию и подпитывать, например, светодиодные светильники.

Сборка генератора

Что потребуется взять:

Создание лопастей

Запуск и оценка эффективности

Процесс подключения в доме

Аккумуляторный блок. Способен впрок накапливать энергию, которая генерируется устройством.
Контроллер заряда. Обеспечивает более продолжительный срок службы аккумуляторных батарей.
Преобразователь. Трансформирует постоянный ток в переменный.

О том, мы рассказывали в одном из прошлых материалов. Сегодня вашему вниманию будут представлены модели ВЭУ, построенные пользователями нашего портала. Также мы поделимся полезными советами, которые помогут собрать установку и не допустить при этом ошибок. Строительство ветрогенератора своими руками – задача сложная. Безошибочно справиться с ее решением может далеко не каждый (даже опытный) практик. Впрочем, любая вовремя обнаруженная ошибка может быть исправлена. На то мастеру – голова и руки.

В статье рассмотрены вопросы:

Из каких материалов и по каким чертежам можно изготовить лопасти ветрогенератора.
Порядок сборки аксиального генератора.
Стоит ли переделывать автомобильный генератор под ВЭУ и как это правильно сделать.
Как защитить ветрогенератор от бури.
На какой высоте устанавливать ветрогенератор.

Изготовление лопастей

Если у вас еще нет опыта в самостоятельном изготовлении винтов для домашней ВЭУ, рекомендуем не искать сложных решений, а воспользоваться простым методом, доказавшим свою эффективность на практике. Заключается он в изготовлении лопастей из обыкновенной канализационной ПВХ трубы. Этот метод прост, доступен и дешев.

Михаил26 Пользователь FORUMHOUSE

Теперь о лопастях: сделал из 160-й рыжей канализационной трубы со вспененным внутренним слоем. Делал по расчету, представленному на фото.

«Рыжая» труба упомянута пользователем не случайно. Именно этот материал лучше держит форму, устойчив к температурным перепадам и дольше служит (в сравнении с серыми трубами ПВХ).

Чаще всего в домашней ветроэнергетике используются трубы диаметром от 160 до 200 мм. С них и следует начинать свои эксперименты.

Форма и конфигурация лопастей – это параметры, которые зависят от диаметра трубы, из которой они изготовлены, от диаметра ветроколеса, от быстроходности рабочего винта и других расчетных характеристик. Чтобы не забивать себе голову аэродинамическими расчетами, вы можете воспользоваться , которую выложил в нашего портала ее автор. Она позволит определить геометрию лопастей, подставляя в расчетную таблицу свои собственные значения (диаметр трубы, быстроходность винта и т. д.).

Михаил26

Приноровился пилить электролобзиком. Получается реально быстро и качественно. Примечание: обязательно ставьте большой свободный ход пилки на лобзик, чтобы пилку не закусывало и не ломало.

Конструкция аксиального генератора

Делая выбор между трехфазным или однофазным генератором, лучше остановить свой выбор на первом варианте. Трехфазный источник тока менее подвержен вибрациям, возникающим из-за неравномерности нагрузки, и позволяет получать постоянную мощность при одинаковых оборотах ротора.

BOB691774 Пользователь FORUMHOUSE

Однофазные генераторы мотать не стоит: испытано и давно проверено на практике. Только на трех фазах можно получить достойные генераторы.

Расчетные параметры генератора, о которых мы рассказывали в нашем предыдущем материале, определяются текущими потребностями в электроэнергии. И чтобы на практике они соответствовали объему вырабатываемой мощности, конструкция аксиального генератора должна отвечать определенным требованиям:

Толщина всех дисков (ротора и статора) должна равняться толщине магнитов.
Оптимальное соотношение катушек и магнитов – 3:4 (на каждые 3 катушки – 4 магнита). На 9 катушек – 12 магнитов (по 6 на каждый диск ротора), на 12 катушек – 16 магнитов и так далее.
Оптимальное расстояние между двумя соседними магнитами, расположенными на одном диске, равно ширине этих магнитов.

Увеличение расстояния между двумя соседними магнитами приведет к неравномерной выработке электроэнергии. Уменьшить это расстояние можно, но лучше, все же, соблюдать оптимальные параметры.

Aleksei2011 Пользователь FORUMHOUSE

Ошибочно делать расстояние между магнитами равным половине ширины магнита. Один человек оказался прав, когда говорил, что расстояние должно быть не меньше ширины магнита.

Если не вникать в скучную теорию, то схема перекрытия катушек аксиального генератора постоянными магнитами на практике должна выглядеть следующим образом.

В каждый момент времени одинаковые полюса магнитов аналогичным образом перекрывают обмотки катушек отдельно взятой фазы.

Aleksei2011

Вот так в реале: всё совпадает с рисунком почти на 100%, только катушки совсем немного отличаются по форме.

Последовательность сборки аксиального генератора рассмотрим на примере устройства, собранного пользователем Aleksei2011 .

Aleksei2011

На этот раз я делаю дисковый аксиальный генератор. Диаметр дисков – 220 мм, магниты – 50*30*10 мм. Всего – 16 магнитов (по 8 штук на дисках). Катушки мотал проводом Ø1.06 мм по 75 витков. Катушек – 12 штук.

Изготовление статора

Как видно на фото, катушки имеют форму, похожую на вытянутую каплю воды. Это делается для того, чтобы направление движения магнитов было перпендикулярным длинным боковым участкам катушки (именно здесь индуцируется максимальная ЭДС).

Если используются круглые магниты, внутренний диаметр катушки должен примерно соответствовать диаметру магнита. Если же используются квадратные магниты, конфигурация витков катушки должна быть построена таким образом, чтобы магниты перекрывали прямые отрезки витков. Установка более длинных магнитов особого смысла не имеет, ведь максимальные значения ЭДС возникают лишь на тех участках проводника, которые расположены перпендикулярно направлению движения магнитного поля.

Изготовление статора начинается с намотки катушек. Катушки проще всего мотать по заранее заготовленному шаблону. Шаблоны бывают самыми разными: от небольших ручных приспособлений до миниатюрных самодельных станков.

Катушки каждой отдельно взятой фазы соединяются между собой последовательно: конец первой катушки соединяется с началом четвертой, конец четвертой – с началом седьмой и т. д.

Напомним, что при соединении фаз по схеме «звезда» концы обмоток (фаз) устройства соединяются в один общий узел, который будет являться нейтралью генератора. При этом три свободных провода (начало каждой фазы) подключаются к трехфазному диодному мосту.

Когда все катушки будут собраны в единую схему, можно готовить форму под заливку статора. После этого погружаем в форму всю электрическую часть и заливаем эпоксидной смолой.

Изготовление ротора для аксиальника

Чаще всего самодельные аксиальные генераторы делают на основе автомобильной ступицы и совместимых с ней тормозных дисков (можно использовать самодельные металлические диски, как это сделал Aleksei2011 ). Схема будет следующей.

В этом случае диаметр статора больше, чем диаметр ротора. Это позволяет прикрепить статор к раме ветрогенератора с помощью металлических шпилек.

Aleksei2011

Шпильки для крепления статора М6 стоят (в количестве 3-х штук). Это исключительно для теста генератора. Впоследствии их будет 6 штук (М8). Я думаю, что для генератора такой мощности этого будет вполне достаточно.

В некоторых случаях диск статора крепится к неподвижной оси генератора. Подобный подход позволяет сделать конструкцию генератора менее габаритной, но принципы работы устройства от этого не меняются.

Противоположные магниты должны быть направлены друг к другу разноименными полюсами: если на первом диске магнит обращен к статору генератора своим южным полюсом «S», то противоположный ему магнит, расположенный на втором диске, должен быть обращен к статору полюсом «N». При этом магниты, расположенные рядом на одном диске, также должны быть сориентированы разнонаправлено.

Сила магнитного поля, которое создают неодимовые магниты, довольно велика. Поэтому регулировать расстояние между дисками статора и ротором генератора следует, используя шпилечно-резьбовое соединение.

Это вариант конструкции, в которой диаметр ротора больше диаметра статора. Статор в этом случае крепится к неподвижной оси устройства.

Также для регулировки расстояния между дисками можно использовать распорные втулки (или шайбы), которые устанавливаются на неподвижную ось генератора.

Расстояние между магнитами и статором должно быть минимальным (1…2 мм). Клеить магниты на диски генератора можно обыкновенным суперклеем. Правильнее всего осуществлять наклейку магнитов, используя заранее заготовленный шаблон (например, из фанеры).

Вот, что показали предварительные испытания генератора, выполненные пользователем Aleksei2011 с помощью шуруповерта: при 310 об/м с устройства было снято 42 вольта (соединение – звездой). С одной фазы получается 22 вольта. Расчетное сопротивление одной фазы – 0.95 Ом. После подключения АКБ шуруповёрт смог раскрутить генератор до 170 об/м, ток зарядки при этом составил 3.1А.

После длительных экспериментов, которые были связаны с модернизацией рабочего винта и другими менее масштабными усовершенствованиями, генератор продемонстрировал свои максимальные характеристики.

Aleksei2011

Наконец, к нам пришёл ветер, и я зафиксировал максимальную мощность ветряка: ветер усилился, а порывы временами достигали 12 – 14м/с. Максимальная зафиксированная мощность – 476 Ватт. При ветре 10м/с ветряк выдаёт примерно 300 Ватт.

Ветроэнергетическая установка из автомобильного генератора

Популярным решением среди людей, практикующих изготовление ВЭУ своими руками, является переделка автомобильного генератора под альтернативные нужды. Несмотря на всю привлекательность подобной затеи, следует отметить, что автомобильный генератор в том виде, в котором он устанавливается на двигатель транспортного средства, довольно проблематично использовать в составе ветроэнергетической установки. Разберемся – почему:

Во-первых, обмотка катушек стандартного автомобильного генератора состоит всего из 5…7 витков. Следовательно, чтобы такой генератор начал давать зарядку АКБ, его ротор необходимо раскрутить примерно до 1200 об/мин.
Во-вторых, магнитная индукция в стандартном автомобильном генераторе возникает благодаря катушке возбуждения, которая встроена в ротор устройства. Чтобы такой генератор смог работать без подключения к дополнительному источнику питания, его необходимо оснастить постоянными магнитами (желательно – неодимовыми) и внести определенные коррективы в обмотку статора.

Михаил26

Переделанный автогенератор (на магниты) имеет право на жизнь. У меня сейчас два таких. На ветре 8 м/с с двухметровыми винтами дают честные 300 Ватт каждый.

Переделка автомобильного генератора под ВЭУ требует определенной сноровки. Поэтому приступать к ней желательно, имея за плечами опыт перемотки асинхронных двигателей или генераторов со стандартным цилиндрическим статором (и те, и другие при желании можно превратить в альтернативную энергетическую установку). Переделка автомобильного генератора имеет свои нюансы. Понять их будет намного проще, если обратиться , которые успели достичь в этой сфере определенных успехов.

Защита кабеля от перекручивания

Как известно, ветер не имеет постоянного направления. И если ваш ветрогенератор будет вращаться вокруг своей оси подобно флюгеру, то без дополнительных мер защиты кабель, идущий от ветрогенератора к другим элементам системы, быстро перекрутится и в течение нескольких дней придет в негодность. Предлагаем вашему вниманию несколько способов защиты от подобных неприятностей.

Способ первый: разъемное соединение

Наиболее простой, но совершенно непрактичный способ защиты заключается в установке разъемного кабельного соединения. Разъем позволяет распутать скрутившийся кабель вручную, отключив ветрогенератор от системы.

w00w00 Пользователь FORUMHOUSE

Я знаю, что некоторые внизу ставят что-то типа штепселя с розеткой. Закрутило кабель – отключил от розетки. Затем – раскрутил и воткнул вилку обратно. И мачту опускать не надо, и токосъёмники не нужны. Я это на форуме по самодельным ветрякам прочитал. Судя по словам автора, все работает и не перекручивает кабель слишком уж часто.

Способ второй: использование жесткого кабеля

Некоторые пользователи советуют подключать к генератору толстые, упругие и жесткие кабели (например, сварочные). Метод, на первый взгляд, ненадежный, но имеет право на жизнь.

user343 Пользователь FORUMHOUSE

Нашел на одном сайте: наш способ защиты заключается в использовании сварочного кабеля с жестким резиновым покрытием. Проблема скрученных проводов в конструкции малых ветровых турбин сильно переоценена, а сварочный кабель #4…#6 имеет особые качества: жесткая резина не дает кабелю скручиваться и препятствует повороту ветряка в одном и том же направлении.

Способ третий: установка токосъемных колец

На наш взгляд, полностью защитить кабель от перекручивания поможет только установка специальных токосъемных колец. Именно такой способ защиты реализовал в конструкции своего ветрогенератора пользователь Михаил 26.

Защита ветрогенератора от бури

Речь идет о защите устройства от ураганов и сильных порывов ветра. На практике она реализуется двумя способами:

Ограничением оборотов ветроколеса с помощью электромагнитного тормоза.
Уводом плоскости вращения винта от прямого воздействия ветрового потока.

Первый способ основан на к ветрогенератору. О нем мы уже рассказывали в одной из предыдущих статей.

Второй способ предполагает установку складывающегося хвоста, позволяющего при номинальной силе ветра направлять винт навстречу ветровому потоку, а во время бури, наоборот – уводить винт из-под ветра.

Защита складыванием хвоста происходит по следующей схеме.

В безветренную погоду хвост расположен немного под наклоном (вниз и в сторону).
При номинальной скорости ветра хвост выпрямляется, а винт становится параллельно воздушному потоку.
Когда скорость ветра превышает номинальные значения (например, 10 м/с), давление ветра на винт становится больше, чем сила, создаваемая весом хвоста. В этот момент хвост начинает складываться, а винт уходит из-под ветра.
Когда скорость ветра достигает критических значений, плоскость вращения винта становится перпендикулярно потоку ветра.

Когда ветер ослабевает, хвост под собственной тяжестью возвращается в исходное положение и поворачивает винт навстречу ветру. Для того чтобы хвост смог вернуться в исходное положение без дополнительных пружин, используется поворотный механизм с наклонным шкворнем (шарниром), который устанавливается на оси поворота хвоста.

Оптимальная площадь хвостового оперения составляет 15%…20% от площади ветроколеса.

Вашему вниманию представлен наиболее распространенный вариант механической защиты ветрогенератора. В том или ином виде он успешно используется на практике пользователями нашего портала.

WatchCat Пользователь FORUMHOUSE

При шторме тормозить винт надо его уводом из-под ветра. У меня, к примеру, при слишком сильном ветре ветряк опрокидывается винтом вверх. Не самый лучший вариант, ведь возврат в рабочее положение сопровождается заметным ударом. Но за десять лет ветряк не сломался.

Несколько слов о правильной установке ветрогенератора

Выбирая место и высоту мачты, которые бы оптимально подошли для установки ветрогенератора, следует ориентироваться на самые разные факторы: рекомендуемая высота, наличие препятствий вблизи ВЭУ, а также собственные наблюдения и замеры.

Для того чтобы рассчитать оптимальную высоту мачты для домашней ВЭУ, необходимо к высоте ближайшего препятствия (дерева, здания и т. д.), которое находится в радиусе 100 метров от мачты ветряка, прибавить еще 10 метров. Таким образом вы получите высоту нижней точки ветроколеса.

Leo2 Пользователь FORUMHOUSE

В США, например, минимально рекомендованная высота мачты для ВЭУ мощностью несколько кВт – 15 м, но чем выше, тем лучше. Нижняя часть ветроколеса должна быть, как минимум, на 10 м выше ближайшего самого высокого препятствия. Конечно, предварительно необходимо обследовать местность и выбрать оптимальную высоту мачты. На глаз это может сделать только очень опытный специалист. Во всех других случаях нужно проводить тщательные замеры в течение года (как минимум).

В процессе установки самодельных ветрогенераторов теория очень часто расходится с практикой, поэтому, в среднем, самодельные мачты имеют высоту от 6 до 12 метров. Основное преимущество самодельных вышек (мачт) заключается в том, что если какие-либо параметры не будут соответствовать вашим потребностям, конструкцию, габариты и высоту установки в любой момент можно изменить.

Перед осуществлением сварочных работ, связанных с ремонтом или модернизацией конструкции, генератор необходимо отключить и снять с мачты. В противном случае под действием сварочных токов постоянные магниты могут выйти из строя (размагнититься).

Богатый опыт пользователей FORUMHOUSE, собран в одном из разделов нашего строительного портала. Если вы всерьез интересуетесь альтернативной энергетикой, рекомендуем прочитать статью, посвященную (батарей). Наверняка, вас заинтересует и небольшое видео об особенностях правильного построения мощной и функциональной системы электроснабжения загородного дома , которая по классической схеме подключается к стандартной трансформаторной подстанции.

Цены на электроэнергию неуклонно растут. Чтобы ваша жизнь была комфортной как жарким летом, так и морозной зимой, следует или потратить немало денег на электроэнергию, или искать альтернативный источник энергии. В развитых странах уже давно используют солнечную энергию, водную и ветровую. Это природный источник питания, за который вам не придется платить. Довольно популярным способом получать энергию является ветряк, использующий ветер для получения электричества – ветрогенератор.

Россия довольно большая страна с равнинными территориями. Несмотря на то что во многих местах преимущественно медленные ветры, есть регионы, сильно обдуваемые мощными потоками воздуха. Так почему бы не использовать в хозяйстве это преимущество? Все что требуется – потратить время и средства, чтобы сделать самодельный ветрогенератор. Ветряк полностью окупит себя всего за несколько месяцев. Мы рассмотрим 2 вида ветрогенераторов, которые можно сделать своими руками.

Ветрогенератор роторного типа

Для начала мы рассмотрим, как сделать несложную конструкцию роторного вертогенератора. С простого начинать легче, и вы поймете принцип работы. Этот тип ветрогенератора подойдет для владельцев небольшого садового домика. Использовать сделанный ветряк для большого коттеджа не получится, ввиду маломощности ветрогенератора.

Но ветряк легко справиться с тем, чтобы вечером обеспечить светом хозяйственные помещения, осветить садовую дорожку крыльцо и т. д. Давайте подробно рассмотрим, как сделать такой ветрогенератор своими руками.

Преимущества и недостатки роторного ветрогенератора

Когда ветрогенератор сделать как надо, он будет функционировать без каких-либо ошибок. С аккумулятором на 75А и с хорошим инвертером на 1000 W, ветряк без проблем будет обеспечивать светом улицу, площадку дома, питать защитную сигнализацию, видеонаблюдение и т. д.

Ветрогенераторы такого типа имеют следующие преимущества:

простота монтажа;
небольшая себестоимость;
экономичность;
податливость к ремонту;
не привередлив к условиям функционирования;
надежность и бесшумность работы.

Минусов ветрогенератора несколько:

небольшая производительность ветрогенератора;
полная зависимость ветряка от ветра;
лопасти может сорвать воздушный поток.

Подготовка материалов для ветрогенератора

Первым делом нужно собрать все расходники и детали для ветряка. Сделанный вами ветрогенератор будет выдавать мощность не более 1,5 КВт. Чтобы сделать агрегат вам нужно иметь:

Автомобильный генератор на 12 В.
Гелиевый или кислотный аккумулятор на 12 В.
Специальный преобразователь с 12 В на 220 В и с 700 Вт на 1500 Вт.
Большую емкость из нержавейки или алюминия: ведро или кастрюля.
Простой вольтметр.
Болты, шайбы и гайки.
Реле зарядки аккумулятора от автомобиля и контрольной лампочки заряда.
Провода с разным сечением (2,5 мм 2 и 4 мм 2).
Хомуты, фиксирующие ветрогенератор.
Выключатель «кнопка» полугерметичный, на 12 В.

Кроме того, запаситесь такими инструментами:

болгаркой или ножницами по металлу;
рулеткой;
строительным карандашом или маркером;
отверткой, дрелью, кусачками и сверлом.

Конструкторские работы ветрогенератора

Работа заключается в изготовлении ротора и переделывания шкива генератора. Этапы следующие:

Подготовьте ведро или кастрюлю.
При помощи рулетки и маркера сделайте разметку, разделив емкость на 4 одинаковые части.
Теперь нужно вырезать лопасти.

Обратите внимание!

Работая ножницами по металлу, необходимо вырезать под них отверстие. Если же ведро сделано не из покрашенной жести или оцинковки, то можно использовать болгарку.

Снизу ведра и в шкиве пометьте место, где будут отверстия. В них ввинчиваются болты. Не торопитесь, сделайте все ровно, так как при вращении может возникнуть дисбаланс. После чего сделайте отверстия.
Теперь отогните лопасти. Только не забудьте учесть, в каком направлении крутится генератор.
Угол изгиба лопасти влияет на площадь, которую будет встречать ветер. Это напрямую влияет на скорость и частоту оборотов ветряка.
При помощи болтов, закрепите ведро на шкиве.
Установите свой ветрогенератор на мачту, закрепив его хомутами.
Осталось подсоединить провода и собрать цепь.
На мачте зафиксируйте провода, чтобы они не болтались.

Для подсоединения аккумулятора возьмите провода, сечение которых 4 мм 2 . Рекомендуемый размер – не больше 1 м. А благодаря проводам с 2,5 мм 2 подключите свет и приборы. Не забудьте установить инвертер (преобразователь). Подключите прибор в сеть к контактам №7 и №8, показанным на схеме ниже. Пользуйтесь проводами 4 мм 2 .

Вот и все, теперь ваш ветрогенератор готов к работе. Не может не радовать то, что он сделанный своими руками.

Ветрогенератор аксиальной конструкции на магнитах

В основе такого ветряка на 220в, лежит ступица от легковой машины, имеющая тормозные диски. Если деталь не новая, разберите ее проверьте и смажьте подшипники, а также счистите ржавчину.

Распределяем и закрепляем магниты

Для начала нужно наклеить магниты на диск ротора. При этом используемые магниты не обычные, а специальные неодимовые магниты. Они значительно мощнее. Потребуется 20 магнитов, размер которых 25 на 8 мм. Магниты размещаются с чередованием полюсов. Для правильного расположения сделайте шаблон, как показано на фото ниже.

Совет! По возможности используйте для ветрогенератора не круглые магниты, а прямоугольные. У них магнитное поле сосредотачивается не в центре, а по длине.

Чтобы закрепить магниты на диске, пользуйтесь силикатным клеем. А для прочности в конце можно залить магниты эпоксидной смолой. Во избежание протекания смолы, сделайте пластилиновые бордюры или обмотайте скотчем диск.

Обратите внимание! Чтобы не перепутать где какой полюс у магнита, можете пометить их «+» или «–». Чтобы определить это – поднесите один магнит к другому. Поверхности магнита, которые притягиваются, имеют «+». Если магнит отталкивается, он имеет полюс «–».

Трехфазный и однофазный генератор для ветрогенератора

Если сравнивать их, то прибор с одной фазой хуже, ведь при нагрузке он вибрирует за счет разницы в амплитуде тока. А она появляется из-за непостоянности тока. В трехфазных изделиях этот эффект отсутствует. Их мощность всегда одинаковая. Все дело в том, что одна фаза компенсирует другую и наоборот, если в одной фазе ток пропадет, то в другой он будет увеличиваться.

Что получается в итоге? А то, что трехфазные генераторы имеют отдачу на 50% больше, чем однофазные. Кроме того, радует и отсутствие вибрации, которая может раздражать и влиять на комфортность. Работая под большой нагрузкой, статор не будет гудеть. Если же вам шум не мешает, и вы решили использовать однофазный генератор, будьте готовыми к тому, что вибрация негативно скажется на работе ветрогенератора. Срок его эксплуатации будет меньшим.

Наматываем катушки

Очень быстроходным ветрогенератор назвать нельзя. Требуется сделать все так, чтобы аккумулятор на 12 В заражался от 100–140 об./мин. С такими первоначальными данными, все количество витков в катушках должно быть равно 1000–1200. Но как узнать, сколько витков приходится на 1 катушку? Все просто: эта цифра делится на количество катушек.

Если вы хотите, чтобы ветрогенератор при низких оборотах выдавал больше мощности, требуется сделать больше полюсов. В таком случае в катушке частота колебания тока увеличится. Чтобы уменьшить сопротивление и увеличить сопротивление тока, рекомендуем наматывать на катушки толстый провод. Учитывайте и то, что при сильном напряжении сопротивление обмотки может «съесть» ток.

Обратите внимание, что число и толщина магнитов, которые закреплены на дисках, определяют рабочие параметры генератора. Чтобы выяснить, какую мощность может выдавать ветрогенератор, намотайте одну катушку и прокрутите генератор. Измеряйте напряжение на некоторых оборотах без нагрузки. К примеру, за 200 об./мин вы получили силу тока в 30 В с сопротивлением в 3 Ом. Отнимите от этих 30 В 12 В (напряжение аккумулятора). Теперь разделите число, которое получились на 3 Ом. Выглядит все так:

В итоге получилось 6 А. Именно они пойдут в аккумулятор. Понятно, что на практике будет немного меньше из-за потерь в проводах.

Катушки лучше делайте вытянутой формы. Тогда медь в секторе выйдет больше, а витки будут прямыми. Диаметр отверстия внутри катушки должен быть равен размеру магнитов или немного превышать его.

Обратите внимание! Толщина статора должна быть такой же, как и толщина магнитов.

Формой для статора может быть фанера. Но сектора для катушек можно разместить и на бумаге, сделав пластилиновый бордюр. Катушки нужно закрепить так, чтобы они не двигались, а концы фаз выведите наружу. Все провода соедините звездой или треугольником. Осталось протестировать ветрогенератор, вращая его рукой.

Делаем винт и мачту для ветрогенератора

Мачта для верогенератора должна быть высокой, от 8 до 12 м. Основание нужно забетонировать. Крепление лучше сделать такое, чтобы труба легко поднималась и опускалась лебедкой. Сверху на трубу будет крепиться винт ветрогенератора.

Вы можете сделать его из пластиковой трубы Ø160 мм. Из нее вырежьте винт с шестью лопастями, длиною 2 м.

Чтобы увести винт от сильного порыва ветра сделайте складывающийся хвост. В результате вся энергия, которую выработает ветрогенератор, сможет накапливаться в аккумуляторе.

Вот и все, вы знаете, как сделать ветрогенератор на магнитах. Теперь вы можете пользоваться электроэнергией, выработанной таким ветрогенератором, экономя свои средства. Все ваши усилия вознаградятся.

Заключение

Из этой статьи вы узнали, как сделать ветрогенератор своими руками, да не один, а двух видов. Именно такие ветрогенераторы любят и используют для загородных домов владельцы. Как видите, каждый ветрогенератор хорош в чем-то своем и сделать его не тяжело.

Если вы живете в районе с сильными ветрами, то увидите, насколько меньшими стали счета за электроэнергию, благодаря ветрогенератору. Такой ветряк в хозяйстве никогда не будет лишним. Дополнительно предлагаем вам посмотреть видео, как сделать такой ветрогенератор.

Делаем ветряк из автомобильного генератора для частного дома своими руками

Ветроэнергетические ресурсы в российском сегменте занимает неоднозначное положение. Применение таких устройств рассматривается с двух сторон. С одной самодельный ветряк – это отличное решение для экономии электроэнергии механическим путем. Этому способствуют бескрайние равнины, где присутствует постоянная скорость ветра и набирается достаточная потенциальная энергия, превращаемая в дальнейшем с помощью ветряка в кинетическую. Однако в некоторых регионах необъятной страны ветра отличаются слабым потенциалом из-за неравномерного и медленного воздействия. В северных районах выделяют третью сторону, где бесчинствуют буйные и непредсказуемые ветра. Каждый владелец дома может содержать в хозяйстве собственный ветряк. Покупать такое устройство – дорогое удовольствие, поэтому лучше создать ветровой генератор для дома своими руками. Определимся: какой конкретный тип ветряка подойдет больше и с какими целями он выбирается?

Сделать ветрогенератор своими руками можно и из пустых бутылок

Содержание

Ветряк 1 — конструкция роторного типа
Ветряк 2 — аксиальная конструкция на магнитах

Генератор тока своими руками (используется доступный вариант).
Лопасти (изготавливаются из жесткого материала, неспособного к коррозии и деформациям в процессе работы)
Подъемник башенного типа необходимый для поднятия установки на нужный уровень.
Опционально устанавливаются дополнительные аккумуляторные батареи с системой электронного управления.

Легче и дешевле собирать ветрогенераторы своими руками с ротором или аксиальной конструкцией на магнитах. Чтобы выбрать подходящий, изучим устройство каждого.

Ветряк 1 — конструкция роторного типа

Самодельный ветрогенератор с роторной турбиной изготавливается из двух, реже четырех, лопастей. Отличается несложной конструкцией, ввиду чего изготавливается самостоятельно из подручных материалов. Такой ветрогенератор для дома не обеспечит необходимым количеством электроэнергии двухэтажный загородный коттедж. Мощности ветрового генератора хватит на снабжение электричеством маленького садового домика. Ветряк для частного дома используется для подачи освещения на прилежащие к домовладению хозяйственные постройки, придомовые фонари, светильники, бытовые приборы: обогреватель ветерок, фен, холодильник и прочие.

Подготовка деталей и расходников

В зависимости от того, на какую мощность рассчитывается ветряной генератор своими руками, подбирают соответствующий генератор для ветряка. Мы рассмотрим ветряки своими руками с мощностью до 5 Квт. Сделать ветрогенератор своими руками с ротором легко. Для этого подготовим следующие материалы:

Автомобильный генератор на 12 вольт. Для создания устройства используют кислотный либо гелиевый аккумулятор от автомобиля.
Регулятор напряжения для преобразования переменных токов: 12 –> 220 вольт.
Самодельный регулятор напряжения для преобразования переменных токов: 12 –> 220 вольт
Габаритная емкость. Подходящие варианты: кастрюля из нержавейки или ведро из алюминия.
Зарядное устройство. Используем снятое с автомобиля реле.
Выключатель на 12 вольт.
Лампа заряда с контроллером.
Болты М16×70 мм с гайками и шайбами.
Простой вольтметр любой конфигурации из неиспользуемого измерительного устройства.
Кабель электрический трехжильный с сечением не менее 2,5 мм².
Металлические хомуты с прорезиненной подкладкой. Понадобятся при креплении генератора к несущей матче.

Чтобы сделать электро генераторы на 220 своими руками понадобиться стандартный набор монтажных инструментов: болгарка с дисками, маркер, шуруповерт, дрель со сверлами, ножницы по металлу, набор накидных ключей, газовые ключи №1,2,3, кусачки, рулетка.

Ход конструкторских работ

Для создания конструкции ветряка изначально подготавливают ротор. На следующем этапе модифицируют шкив генератора. В роли ротора используется металлическая емкость: кастрюля или ведро. С помощью рулетки и маркера отмеряем четыре равные части. Затем проделываем отверстия на концах расчерченных линий, чтобы разделение на составные части было легче. Разрезаем емкость ножницами по металлу. При отсутствии таковых проделываем те же действия болгаркой. Из полученных частей вырезаем лопасти будущего ротора, но не до конца прорезая заготовку.

Не допускается резка емкостей из оцинкованных материалов или изделий с тонкими жестяными стенками, так как материал перегревается и деформируется.

Лопасти ротора должны соответствовать между собой по размеру

Чтобы ветряк из автомобильного генератора правильно работал, лопасти ротора должны соответствовать между собой по размеру. Как вариант создают генератор из стартера своими руками. Поэтому замеры требуют тщательных проверок.

Теперь подготавливаем генератор для ветряка своими руками. В первую очередь определяем сторону вращения шкива. Для этого возвратно-поступательными движениями руки крутим его влево – вправо. По стандарту он вращается по часовой стрелке, но случаются исключения из правил. На следующем этапе соединяем роторную часть с генератором. С помощью дрели проделываем ровные отверстия в днище емкости и шкиве генератора.

Отверстия должны располагаться по симметрии. В противном случае возникает риск дисбаланса в движении ротора.

Края лопастей немного выгибаем для увеличения скорости вращения от ветра. Чем больше угол изгиба, тем эффективнее роторная установка воспринимает потоки воздуха. Лопасти ротора изготавливают не только из емкости. Можно сделать лопасти для ветрогенератора своими руками в виде отдельных деталей, которые соединяются с металлической заготовкой в форме окружности. В таких моделях легче проводить ремонтные работы по восстановлению отдельных крыльчаток.

Чтобы подключить генератор, берем емкость с изготовленными лопастями и надежно крепим к шкиву генератора ботами М16×70 мм или меньшего диаметра. Теперь собранная конструкция целиком устанавливается на мачте. Фиксируем в доступных местах металлическими хомутами. Монтируем электрическую проводку и собираем замкнутую цепь. Каждый контакт подсоединяется в соответствующий разъем. При необходимости предварительно записываем маркировку и цвет каждого провода в отдельности. Проволокой крепим проводку к мачте.

После полной сборки механической конструкции, остается лишь подсоединить инвертор (преобразователь напряжения), аккумулятор и нагрузку (приборная часть и освещение). Для подключения аккумулятора и инвертора используем электрический кабель сечением 3 мм²длиною в 1 метр, а для остальных периферийных нагрузок подойдёт кабель с сечением в 2 мм². Собранный ветряк своими руками готов к эксплуатации.

Маломощный ветрогенератор на основе дрели своими руками

Достоинства и недостатки такой модели

При правильной сборке всех составных элементов, ветрогенераторы своими руками из автомобильного генератора сослужат длительный срок без единой проблемы. Конструкция, запитанная 75-амперным аккумулятором с установленным преобразователем на 1000 W, выдаст количество электроэнергии для стабильной работы уличного освещения или приборов видеонаблюдения. К достоинствам также относят: сравнительно низкая цена на комплектующие для ветряка, ремонтопригодность, отсутствие дополнительных условий для корректного функционирования и низкая шумность конструкции. К примеру, малошумные вертикальные ветрогенераторы 5 квт работают тише, чем современные холодильники.

Недостатки очевидны: слабая электрическая производительность, низкие показатели прочности, зависимость от резких изменений в скорости ветра, что приводит к частой поломке лопастей.

Ветряк 2 — аксиальная конструкция на магнитах

Ветрогенераторы на 220в своими руками с неодимовыми магнитами получили название аксиальные ветряки. Устройство таких конструкций основано на не железных статорах с прикрепленными магнитами. Ввиду того, что стоимость последних упала в несколько раз, изготовить генератор на магнитах своими руками стало проще. Модель этого ветряка позволит получить большее количество электрической энергии, нежели созданные роторные электрогенераторы своими руками.

Что необходимо подготовить?

Что такое ветровой генератор, устройство и принцип работы

Главный элемент механической конструкции аксиального генератора – ступица колеса легкового автомобиля вместе с тормозными дисками, которая станет будущим ротором. Если деталь использовалась раньше по своему предназначению, то следует ее подготовить. Для этого разбираем ступицу на составные части и металлической щеткой отчищаем внутренние и внешние стенки элемента от ржавчины. Каждый подшипник тщательно смазываем. Теперь собираем ступицу в обратном порядке.

Распределение и закрепление магнитов

Для закрепления неодимовых магнитов на тормозных дисках ротора, подготавливаем 20 единиц прямоугольной формы с размерами 25×8 мм.

В магнитах с круглой структурой магнитное поле расположено в центре, а у прямоугольных по длине.

Четное количество магнитов образует полюса. Располагаем их, по всей области дисков чередуя через один. Для того чтобы выяснить, где у магнита плюс и минус, берется один из них, а остальные прислоняем к нему сначала одной, а затем другой сторонами. Если они намагничиваются, то маркером ставим на этой стороне плюс и наоборот. При увеличении количества полюсов, руководствуемся следующим правилами:

Для однофазных генераторов сумма полюсов равняется количеству магнитов.
Для трехфазных соблюдается соотношение пропорции 4/3 по единицам магнитов и полюсов, а также 2/3 по полюсам к катушкам соответственно.

Магниты установлены перпендикулярно окружности диска

Чтобы точно распределить магниты по окружности тормозного диска используем шаблон, нарисованный на листе бумаги. Магниты клеим с помощью сильного клея, а затем фиксируем эпоксидной смолой.

Трехфазные и однофазные генераторы

Статор с одной фазой сравнительно хуже, нежели трехфазные аналоги. Ввиду непостоянства при отдачи тока, возникают высокие колебания амплитуды в электросети, поэтому однофазные устройства выдают вибрацию. В трехфазных генераторах происходит компенсация нагрузки тока из одной фазы в другую. Благодаря этому мощность в такой сети всегда постоянная. Вибрационные воздействия негативно влияют на конструкцию в целом, следовательно, срок использования однофазных генераторов значительно меньше, нежели у трехфазных. Еще одно преимущество трехфазной модели – отсутствие шума во время работы.

Процесс наматывания катушек

Прежде чем приступить к наматыванию провода на катушки генератора, делаем предварительные расчеты: момент начала заряжания аккумулятора в 12 вольт должно происходить при номинальной величине в 110 об/мин. Используя эти данные, вычисляем необходимое количество витков в отдельно взятой катушке: 12*110/N, где N – число катушек. Для обмотки используем исключительно провода с крупным сечением. Это уменьшит единицы сопротивления и увеличит силу тока.

Мачта и винт

Высотные показатели мачты должны составлять около 6-12 метров. Под основание мачты заливается опалубка, а затем бетонируется. К верхней части крепим винт, который можно изготовить из труб ПВХ диаметром 160 мм и длинной не менее 2 метров. Из нее вырезаем шесть двухметровых пластин. Фиксируем полученный финт на верху мачты. Саму мачту укрепляем с помощью тросов, прибитых с одной стороны к земле, а с другой – к телу конструкции.

ПОСМОТРЕТЬ ВИДЕО

Особенности эксплуатации ветряков

Любой из двух представленных моделей ветряков подходит для использования в качестве альтернативного источника электроэнергии. При изготовлении такого устройства может использоваться любой генератор 220в. К примеру, сконструированный ветрогенератор своими руками из стиральной машины имеет большую продолжительность эксплуатации. Ветрогенератор из шуруповерта – один из самых простых вариантов ветряка. Владельцы загородных домов по достоинству оценят такое изобретение. Каждый тип ветрогенераторов обладает набором индивидуальных преимуществ и недостатков. Степень эффективности отдельно взятой конструкции может разниться для различных регионов нашей страны. Такой источник электричества под рукой никогда не помешает, тем более, если такое оборудование будет использовать на равнинной местности с высокой интенсивностью ветра.

Ветряк: электроэнергия из воздуха своими руками | ENARGYS.RU

Многие умельцы, особенно живущие в сельской местности, привлекают на свою службу возобновляемые источники энергии, а именно ветровые электроустановки.

Покупка промышленной ветрогенераторной установки выльется в довольно ощутимую копеечку, поэтому используя старую технику можно создать довольно приличный ветрогенератор.

Основная проблема заключается в получении номинальных электрических параметров, для этого устройство должно обладать высокой скоростью вращения.

Как сделать ветряк своими руками

В качестве генератора для ветряка своими руками используется отслуживший свой срок, генератор от сельскохозяйственной техники: с комбайна, трактора, автомобиля, скорость вращения в этих генераторах будет от 3 до 7 тыс. об/мин.

На практике оказывается, что ветроколесо роторного типа вертикального расположения может развить скорость примерно 60 об/мин, горизонтальное расположение вентиляторного трехлопастного колеса с горизонтальным расположением при скорости ветра достигает 300 об/мин.

Для того чтобы как сделать ветряк своими руками и достичь эффективной работы генератора рекомендуется применить мультипликатор (редуктор), существует несколько нюансов по применению редукторов.

Часть ветровой энергии уходит на потери в самом редукторе, поэтому его КПД не превышает 40%.
Для повышения скорости вращения генератора, повышается крутящий момент, чтобы это сделать надо повысить скорость выходного вала, добавив шестерни, что чревато понижением крутящего момента.

Формула этой зависимости выглядит так: М_в = К*(М_м +М_с), где:
К – передаточное число;
М_с – момент сопротивления;
М_м– момент мультипликатора.

Из этой формулы следует что идеальным будет отсутствие мультипликатора. К сожалению, при изготовлении ветрогенератора своими руками от него невозможно отказаться.

Для мощного ветряка, сделанного своими руками, в качестве генератора также можно применить асинхронный двигатель с короткозамкнутым ротором (Р_н = 5,5 кВт; n = 960 об/мин; U_н = 380/220 В).

Для мультипликатора можно взять редуктор от автомобиля, станка и т. д. главное, чтобы передаточное число (К) редуктора было = 5.

Лопасти ветрогенератора изготавливаются из стальной трубы, разрезанной по вдоль на четыре части, можно использовать самодельный профиль из пропитанной эпоксидной смолойстеклоткани, идеальны боковые вертолетные лопасти от МИ-24.

Рис № 1. Вертикальный ветряк своими руками, чертеж.

Для того чтобы асинхронный двигатель заработал в генераторном режиме, раскрутим двигатель до появления на его обмотках ЭДС. Затем необходимо поднять амплитуду фазного напряжения до 310 В при помощи резонансного явления, для этого к фазным обмоткам подключим конденсаторы, емкость конденсатора определяется по формуле С = 1/98696 х Lф, где Lф – индуктивность фазной обмотки, двигатель с вышеперечисленными характеристиками Lф – 120 мГн подставляем в формулу и получаем С = 1/98696 х 0,12 = 84мкФ, можно использовать конденсатор на 100 мКф.

Конденсатор можно использовать типа КБГ-МН или других типов, но с напряжением до 400 В, конденсаторную батарею лучше поместить в изолированный корпус.

Рис №2. Внешний вид простейшего ветрогенератора с применением асинхронного двигателя.

Преимущества генератора для ветряка своими руками, построенного на основе асинхронного двигателя:

Невысокий клифактор (коэффициент гармоник) он не более 2%, что обуславливает высокий КПД и выработку только полезной энергии.
Отсутствие вращающихся обмоток и чувствительных к воздействию извне электронных деталей.
Длительный срок службы.
Выходное значение напряжения 220/380 В благодаря этому, нагрузку можно подключить напрямую от устройства, исключив инвертор.
Асинхронный генератор лучше защищен от влаги и загрязнений, имеет лучшую защиту от токов короткого замыкания и перегрузкам.

Рис №3. Схема подключения.

Максимальная простота и надежность устройства ветряка для дома своими руками достигается за счет размещения вала ветрового двигателя напрямую с валом генератора, а скорость вращения не должна превышать 120 – 150 об/мин при этом желательно чтобы не было тормозящих и стабилизирующих скорость вращения устройств и обмоток возбуждения.

Кроме, использования асинхронного двигателя в прямом качестве его можно переделать и применить в качестве турбины на его базе, в этом случае ротор двигателя растачивается. Электродвигатель марки АИР71А4, Р – 0,55Квт на 1360 об/мин с 4 полюсами, 3-х фазный, имеющий ротор с Ø 66.7 мм после проточки становиться 56 мм, на каждый полюс наклеиваются магниты по 40 штук, ротор герметизируется и заливается эпоксидной смолой.

Рис №4. Внешней вид расточенного ротора асинхронного двигателя с наклеенными магнитами.

Накопление энергии производится при помощи аккумуляторных батарей и инверторами под контролем электронных коммутаторов.

При изготовлении вертикального ветряка своими руками желательно использовать подпружиненные упоры лопастей, которые смогут противодействовать ураганному ветру, то есть просто станут по ветру, без создания сопротивления. По окончании урагана надо будет только провернуть вал ветродвигателя до момента вращения лопастей под воздействием ветра.

Рис №5. Схема соединений и порядок сборки вертикального ветрогенератора.

Вертикальный ветрогенератор 2 кВт.

Технические характеристики

Стартовая скорость ветра	1,5 (м / с)
Максимальная скорость ветра	12 (м / с)
Номинальная скорость ветра	3 (м / с)
Номинальное напряжение	12V/24V
Номинальная мощность	1800W
Максимальная мощность	2200W
Крыльев	6 (PCS)
Безопасная скорость ветра	40 (м / с)
Генератор	Трехфазный генератор на постоянных магнитах
Вес	15 (кг)
Размер упаковки	118 * 38 * 39 мм
Защита от ветра	электромагнитный тормоз
Максимальный подъем температуры двигателя номинальной нагрузке	85 ° C
Рабочая температура	-20 ° C до 40 ° C
Использование среды	Температура: -20 ~ +85 ° C Влажность: ≤ 90% Высота над уровнем моря: ≤ 4500m Максимальная скорость ветра: ≤ 35

Эту страницу так же находят по запросам:

Вертикальный ветрогенератор 2 кВт, вертикальные ветрогенераторы,вертикальный ветрогенератор +своими руками ,ветрогенератор +с вертикальной осью,ветрогенераторы +с вертикальной осью вращения,самодельный вертикальный ветрогенератор,чертежи вертикального

Making-Wind-Power-How-Chick-E-Motor-Web

Очевидно, что двигатель, который вы используете, является наиболее важной частью вашего ветрогенератора. Если вы новичок в строительстве небольших ветряных турбин, то обнаружите, что это может быть одним из самых запутанных (и противоречивых) аспектов процесса. Моторы, генераторы, генераторы переменного тока, о боже!? Вы найдете много слов, которые, кажется, относятся к одним и тем же вещам.

Так почему это называется мотором?

Многие промышленные двигатели делают отличные и очень доступные ветряные генераторы.В ветряной турбине двигатель используется для выработки электроэнергии. Технически «мотор» больше не будет называться «мотором»; это будет «генератор» или «генератор переменного тока». В этой статье основное внимание уделяется потенциальным двигателям, которые можно недорого приобрести в Интернете в качестве излишков и использовать для создания собственного ветрогенератора.

Очевидно, важно выбрать подходящий двигатель для генератора. Выберите не тот, и вы можете обнаружить, что:

Ваш ветрогенератор не будет производить электричество.
Ваш ветрогенератор будет вырабатывать электричество, но никогда не достигнет напряжения, достаточного для производства полезной электроэнергии.
Сначала ваш ветрогенератор будет работать, но через несколько дней или недель он перегреется и перестанет работать.

Но не расстраивайтесь. Существуют сотни двигателей, которые будут производить несколько сотен или, возможно, даже тысяч ватт полезной энергии. И даже лучше, мы дадим несколько советов о том, как вы можете отследить его по разумной цене.

Генераторы производят электричество тремя способами: либо с помощью так называемой индукции; с помощью возбудителя; или с помощью ПОСТОЯННЫХ МАГНИТОВ.

Магниты, магниты, магниты!

Самодельщики строят ветряные генераторы почти исключительно с двигателями с постоянными магнитами, поскольку они широко доступны, надежны из-за характера своей конструкции и начинают генерировать электроэнергию практически при любых оборотах в минуту. Чего нельзя сказать о некоторых других типах двигателей.

Внутри двигателя с постоянными магнитами находится катушка из намотанной меди, окруженная постоянными магнитами. Эти двигатели вращаются с использованием электромагнитной индукции, что означает, что электричество подается на намотанную медную проволоку, которая создает магнитное поле. Магнитное поле, создаваемое электричеством, протекающим по медному проводу, противодействует постоянным магнитам в корпусе двигателя. В результате медный провод, прикрепленный к валу двигателя, пытается «оттолкнуться» от постоянных магнитов.Итак, ваш мотор начинает вращаться!

Те же рассуждения применяются при рассмотрении двигателя с постоянными магнитами в качестве генератора. Вращение медного провода с использованием энергии ветра в присутствии магнитов создает разность потенциалов между двумя концами медного провода. Разница в напряжении заставляет электрические заряды (электроны) течь по медному проводу, генерируя электрический ток.
Итак, теперь вы понимаете основные принципы работы генератора.

Итак, на что следует обращать внимание при выборе двигателя?

Отношение вольт/об/мин

Отношение вольт/об/мин — одна из наиболее важных характеристик, на которую следует обращать внимание при выборе двигателя. Большинство домашних мастеров используют свой двигатель для зарядки 12-вольтовой батареи из-за их стоимости и широкой доступности. Для зарядки 12-вольтовой батареи требуется, чтобы двигатель с постоянными магнитами генерировал не менее 12 вольт. Если это не так, то он не сможет преодолеть импеданс 12-вольтовой батареи, и двигатель никогда не зарядит батарею. Как узнать, способен ли ваш двигатель выдавать более 12 вольт при питании от ветра? Читать дальше.

Отношение напряжения к частоте вращения двигателя с постоянными магнитами определяется как напряжение, необходимое для вращения двигателя с заданной скоростью вращения (оборотов в минуту).Итак, давайте предположим, что у вас есть двигатель с постоянными магнитами, на этикетке которого написано следующее: «100 вольт, 2500 об/мин». Это просто означает, что если вы подаете на двигатель 100 вольт, он будет вращаться со скоростью 2500 об/мин. Его отношение вольт к оборотам составляет 0,040 В/об/мин (100 разделить на 2500).

Это число дает приблизительную оценку того, сколько вольт будет генерировать двигатель при заданных оборотах. Теперь предположим, что наш двигатель на 100 В, 2500 об/мин вращается со скоростью 450 об/мин. Какое напряжение он будет выдавать при таких оборотах? Расчет следующий:

(450 об/мин) х (0.04 Вольт/об/мин) = 18 Вольт

Теперь осталось сделать еще один шаг. Мы должны умножить 18 Вольт на 80%. Почему? Потому что 18 Вольт — это число, только если двигатель используется в качестве двигателя. Этот двигатель не используется в качестве двигателя. Он используется как генератор, и он не на 100% эффективен как генератор. КПД генератора примерно 80-85%.

Следовательно, 18 Вольт x 0,8 = 14,4 Вольта

Мы знаем, сколько Вольт выдаст наш мотор при 450 об/мин: 14,4 Вольта. Затем мы должны рассмотреть реалистичные обороты ветрового генератора.Скорее всего, вы строите «маленький» ветрогенератор мощностью от 100 до 500 Вт. Установка на этот двигатель нескольких хорошо сконструированных лопастей диаметром от 50 до 60 дюймов легко создаст 450 об/мин при скорости ветра 8-10 миль в час, когда двигатель находится под нагрузкой (под нагрузкой означает, что двигатель подключен к аккумуляторной батарее). генератор должен работать больше, когда он находится под нагрузкой, и поэтому он будет вращаться немного медленнее, чем когда он не находится под нагрузкой). Таким образом, этот двигатель начнет заряжать аккумуляторную батарею на 12 В при скорости ветра около 8-10 миль в час.

Это то, к чему вы стремитесь, и поэтому мы можем сделать вывод, что этот двигатель с постоянными магнитами может хорошо работать для ветрогенератора.

Отношение напряжения к частоте вращения НЕ МЕНЕЕ 0,035 является минимальным требованием при поиске двигателя с постоянными магнитами. Если число выше 0,035, это идеально. Если число ниже 0,035, вероятно, этого будет недостаточно, если только он не расположен в районе с сильным ветром.

Номинальная сила тока

Следующим пунктом является номинальная сила тока двигателя.Это дает информацию о том, какой ток двигатель будет выдавать в качестве генератора. Исходя из нашего опыта, очень сложно предсказать, какой ток будет выдавать ваш двигатель в качестве генератора. Мы видели двигатели, которые выдают больше ампер, чем то, на которое они рассчитаны. Однако одно остается верным: чем выше номинальная сила тока, тем лучше. Вы должны искать двигатель с минимальной номинальной силой тока не менее 5 ампер. Все, что выше 5 ампер, и все готово.
Мощность, производимая ветряным генератором, прямо пропорциональна силе тока и напряжению:

На самом деле мощность = вольты x сила тока

Помните, чем больше ампер и вольт создает ветряной генератор, тем больше энергии он производит!

Так что помните эти три критических момента:

Не усложняйте: покупайте только двигатель с постоянными магнитами

Ищите минимальное соотношение Вольт/об/мин, равное 0.035

Минимальная сила тока должна быть 5

Эта статья является лишь введением, и мы упустили некоторые детали, чтобы все было просто и лаконично. Но эта информация — все, что вам нужно, чтобы уверенно покупать двигатель ветрогенератора.

Если у вас есть более конкретные вопросы о двигателе или двигателях, которые вы нашли, не стесняйтесь обращаться к нам по электронной почте или размещать вопросы на наших форумах пользователей. Наши сотрудники или один из участников нашего форума будут рады ответить на ваши конкретные вопросы.

И, пожалуйста, ознакомьтесь с ассортиментом качественной продукции WindyNation, доступной прямо здесь, на нашем веб-сайте. Сравните их с конкурентами и посмотрите, сможет ли кто-нибудь превзойти нашу 90-дневную гарантию возврата денег!

Жилые солнечные и ветровые системы: какова стоимость энергии?

Домовладельцы, рассматривающие возможность использования солнечной энергии или системы ветряных турбин для жилых помещений, могут быстро столкнуться с шоком, когда узнают, сколько будут стоить эти установки. Установленные системы ветряных турбин могут стоить до 65 000 долларов, в то время как средняя стоимость профессионально установленной системы солнечных панелей по стране составляет от 8 до 9 долларов за ватт.Это означает, что сетевая система мощностью 2 киловатта (кВт) без резервного аккумулятора может стоить 16 000 долларов, а аналогичная система мощностью 5 кВт может стоить более 40 000 долларов. Резервные батареи глубокого цикла для ветряных и солнечных батарей могут добавить на 20–30 процентов больше энергии. И хотя вы можете сэкономить около 2 долларов на ватт, выполняя работу самостоятельно, многие программы энергоэффективности требуют сертификации.

Однако не теряйте надежды, если вы действительно хотите обеспечить свой дом энергией солнца и ветра. Читайте дальше, чтобы узнать о том, какие факторы вы должны учитывать при выборе домашней электростанции на солнечной и ветровой энергии, и как вы можете снизить затраты до более достижимого уровня.

Солнечная энергия может быть доступной

Поскольку как жилой, так и коммерческий спрос на солнечную и ветровую энергию растет, технологии совершенствуются, появляется больше производителей, а цена падает. В случае солнечной энергии стоимость средней солнечной панели в 1980 году составляла 21 доллар за ватт (например, 15-ваттная панель стоила бы 315 долларов). Сегодня средняя стоимость составляет около 1,03 доллара за ватт, что означает снижение затрат на 90 процентов всего за 25 лет. Выходная мощность также улучшилась.В 1980 году типичная солнечная панель могла выдавать 22 Вт. Теперь 100-ваттные панели распространены, если не в изобилии, предлагая 450-процентное увеличение мощности. Более того, есть также новые улучшения, доступные благодаря отслеживанию (механизированное крепление отслеживает солнце в течение дня для повышения эффективности) и концентрации солнечного света для извлечения до 75 процентов солнечных лучей и повышения эффективности в 1000 раз по сравнению с обычными плоскими панелями.

Несмотря на недавнее снижение затрат, домашние системы возобновляемой энергии стоят дорого по простой причине: вы инвестируете в электростанцию размером с дом.Как и любая крупная электростанция, это долгосрочная инвестиция в течение 15-25 лет. И, как и в случае с любыми долгосрочными инвестициями, вы должны сначала потратить несколько минут на то, чтобы обдумать свои потребности и цели:

Сколько электроэнергии вы потребляете каждый день?
В сельской местности доставка столбов и проводов к дому будет стоить дороже?
Вы стремитесь к самодостаточности, сохраняя связь с сетью?
Ваша цель — убрать свой дом из сети?

Расчет потребления: сколько солнечной или ветровой энергии вам нужно?

Вычисление вашего использования может быть сложным, но важным при принятии решения о том, сколько солнечной или ветровой энергии вам потребуется. Во-первых, вам нужно понять разницу между ваттами и ватт-часами. Мощность (ватты), необходимая для работы вещей в вашем доме, измеряется не так, как показывают ваши счета за коммунальные услуги (ватт-часы). 50-ваттная лампочка сжигает 50 ватт каждый раз, когда она включена. Если у вас 30-ваттная батарея, 50-ваттная лампочка не будет гореть полностью и быстро разрядит батарею.

Между тем
ватт-часа являются единицами измерения энергии, используемой в течение времени. Таким образом, за один час 50-ваттная лампочка потребляет 50 ватт-часов, или .05 киловатт-часов (кВтч).
Важно помнить, что ватты и ватт-часы НЕ взаимозаменяемы при расчетах. При этом способ определить ваше использование — просмотреть счета за коммунальные услуги. Например, допустим, вы используете в среднем 1000 кВтч в месяц. Это делится на 33,33 кВтч в день.
Следующий шаг – выяснить, какими электроприборами и устройствами вы пользуетесь, сколько ватт они потребляют и как долго вы ими пользуетесь. Чтобы вычислить кВтч устройства или устройства, умножьте мощность на количество часов, которое оно работает в течение дня.Морозильный ларь мощностью 500 Вт, работающий в течение десяти часов, потребляет пять кВтч энергии.
Сколько солнечного света вы можете захватить?
Следующим шагом для поиска является количество прямого солнечного света, которое получает ваше местоположение, также известное как «инсоляция». Инсоляция контролируется углом наклона солнца, погодой, атмосферой, высотой над уровнем моря и местоположением на земном шаре. Чем дальше на север или юг от экватора, тем меньше часов инсоляции.
Теперь мы можем узнать, сколько панелей вам может понадобиться, рассчитав эффективность системы.Предположим, что ваши часы инсоляции равны 4,5. Эффективность системы зависит от рейтинга эффективности оборудования для управления током: инвертора (для преобразования 12 В постоянного тока в 120 В переменного тока и сглаживания его до красивого, чистого цикла 60 Гц), контроллера заряда аккумулятора и глубокого цикла. батареи. Инверторы обычно имеют КПД около 95 процентов, контроллеры заряда — 98 процентов, а аккумуляторы — 80 процентов.
Итак, если мы умножим 0,95 на 0,98 на 0,80, мы получим эффективность системы 0,74 или 74 процента.Это означает, что с этим оборудованием солнечные панели мощностью 100 Вт фактически производят 74 Вт. Если бы наша система была эффективна на 99 процентов, нам понадобилось бы всего 74 панели. Поскольку наша система эффективна только на 74 процента, нам нужно 99 панелей для производства 33 кВтч в день, которые используются в нашем примере дома.
В любом случае, это очень большое количество панелей, если вы хотите генерировать достаточно солнечной энергии для удовлетворения ваших потребностей, и вам нужно будет потратить много денег, чтобы удовлетворить ваши потребности в электричестве.
Сократите расходы на солнечную энергию с помощью меньшей электрической нагрузки
Самое простое, что можно сделать, — это найти способы сократить потребление электроэнергии за счет устранения неэффективных устройств. Во многих частях страны крупнейшим потребителем электроэнергии в домашних условиях являются кондиционеры. 30-тонная центральная система кондиционирования воздуха с рейтингом SEER 13 может потреблять 2,3 кВтч. За десять часов это составляет 23 кВтч — две трети всей нашей электрической нагрузки.
Существуют различные энергоэффективные способы охлаждения вашего дома. Болотные охладители, например, работают за счет испарения, хотя они наиболее эффективны в сухих условиях. Абсорбционные чиллеры являются распространенными альтернативами. Они нагревают хладагент при низком давлении до тех пор, пока он не испарится, а затем теряет тепло, конденсируясь обратно в жидкость под высоким давлением.Источником тепла может быть природный газ, пропан, керосин или солнечное тепло. Поскольку нет компрессора для подачи давления, система потребляет мало энергии.
Вторым по величине потребителем является электрический водонагреватель, на долю которого приходится 17 процентов годовых затрат на электроэнергию. Нагреватель на 40 галлонов потребляет в среднем 8 кВтч/день. Существует несколько энергоэффективных альтернатив: перейти на систему отопления по требованию, использовать природный газ или пропан для нагрева воды или рассмотреть возможность использования солнечной системы нагрева воды в дополнение к солнечным панелям.Некоторые солнечные водонагревательные системы представляют собой не что иное, как старый резервуар водонагревателя, окрашенный в черный цвет и помещенный в изолированную коробку со стеклянным окном, обращенным к солнцу.
Когда придет время заменить домашнее оборудование, подумайте о переходе на приборы с рейтингом Energy Star и светодиодные лампочки. Кроме того, подумайте о том, насколько хорошо утеплен и защищен от непогоды ваш дом и нуждается ли он в улучшении. Чем больше энергии вы можете прожить без средств, тем меньше генерирующих мощностей вам потребуется установить.
Допустим, мы установили более эффективные приборы и освещение, заменив системы водонагревателя и кондиционера системой охлаждения с поглощением солнечной энергии, которая также нагревает воду. Это снижает потребление с 33 кВтч/день до 5 кВтч/день. Это означало бы, что нам нужно всего 16 панелей, что гораздо удобнее.
Определение стоимости жилой ветряной турбины
Домашняя ветровая энергия прошла долгий путь от ветряной мельницы вентиляторного типа со стальными лопастями, представленной американским фермам в 1870-х годах.Небольшие ветряные турбины, вырабатывающие электроэнергию, доступны в различных размерах («паспортная мощность») от 1-киловаттной на крыше или на дымоходе (установленная до 7000 долларов США) до 100-киловаттных турбин, установленных на собственной башне (около установлено 80 000 долларов). Многие турбины мощностью менее 1,2 киловатта доступны в виде комплектов для домовладельцев, работающих самостоятельно в домашнем центре.
Однако, хотя выходная мощность ветряных турбин может показаться привлекательной, получить максимальное количество ватт за доллар сложнее, чем солнечная энергия.В то время как солнце светит каждый день, даже когда облачно, ветер гораздо более непостоянен. Некоторые части страны также более ветреные, чем другие. Следовательно, потребителю необходимо провести гораздо больше исследований, чтобы определить, сколько ветра действительно может быть доступно для использования.
Скорость ветра также меняется локально на разных высотах. Хотя может показаться, что на уровне улицы дует легкий ветерок, на высоте 30 футов может быть мертвый штиль, а на высоте 100 футов — ветреный ветер. Холмы, речные долины, деревья и здания также сильно влияют на скорость ветра, особенно в городских условиях.Также необходимо учитывать местные строительные нормы и правила.
Допустим, вы хотите добавить к своей системе ветряную турбину, установленную на мачте, которая стоит 1800 долларов. 30-футовый столб с растяжками и несколькими мешками с бетоном стоит 500 долларов, что в сумме составляет 2300 долларов. С учетом федерального налога на энергию цена упадет до 1610 долларов.
Предположим также, что вы сделали домашнее задание по местной среднегодовой скорости ветра. Новая ветряная турбина будет генерировать 3,4 кВтч в день при средней скорости ветра 12 миль в час (класс 4).Однако средняя местная скорость ветра составляет всего около 10 миль в час (класс 2). Итак, теперь мы подсчитали, что при этих условиях ваша турбина будет производить в среднем 2,8 кВтч в день (примерно эквивалентно 8 солнечным панелям).
Одним из способов преодоления недостатков ветровой генерации является объединение ее с солнечной для создания комплексной возобновляемой системы, которая становится надежным источником электроэнергии для дома 24 часа в сутки, производя в среднем 5 кВтч/день. В некоторых частях страны, где доступны чистые измерения, домовладелец может даже продать свою избыточную выработанную электроэнергию коммунальной компании.
Как насчет скрытых затрат?
Хорошей новостью является то, что после установки возобновляемых источников энергии обслуживание как солнечных панелей, так и ветряных турбин становится минимальным. Чтобы солнечные панели получали максимальную мощность, с них может периодически счищаться пыль и листва. Панели со временем изнашиваются, теряя в среднем один ватт генерирующей мощности за 20 лет. Ветряные турбины обычно имеют только две движущиеся части, которые подвергаются воздействию погодных условий. Лопасти обычно крепятся болтами к ступице, которая защищена носовым конусом.Также есть шарнир, который позволяет ветряной турбине поворачиваться против ветра. Оба они могут быть легко заменены деталями от производителя.
Кое-что поменьше: сетевая система
Тот факт, что вы производите собственную энергию, не означает, что вам нужно полностью отключиться от электрической сети. Фактически, солнечная/ветровая система, связанная с сетью, сохраняет связь с коммунальной сетью, поэтому вы по-прежнему будете потребителем коммунальных услуг, но можете компенсировать энергию, которую вы используете от утилиты, производя свою собственную.Скажем, вы покупаете комплект солнечной энергии, который будет генерировать около 1230 Вт для домашнего использования примерно за 7000 долларов (10 панелей, очиститель и инвертор). Аккумуляторы глубокого цикла также могут быть добавлены в систему; они обычно стоят около 250 долларов каждый и служат десять лет.
В среднем одни только эти панели производили бы около 4 кВтч для ежедневного использования и уменьшали бы 120 кВтч из ежемесячного счета, экономя до 12 процентов при типичном счете за 1000 кВтч в размере 119 долларов (по 11,9 центов/кВтч). Это означает ежемесячную экономию около 14 долларов.24 или 171,36 доллара в год.
Если предположить, что цены и использование останутся замороженными, система окупится за 17 лет или 24 года без федерального налогового кредита. В реальном мире ваши цифры могут оказаться другими, поскольку цены на энергию растут, а цена, уплачиваемая за каждый кВтч, будет меняться в течение года, увеличиваясь с течением времени. Имея это в виду, окупаемость инвестиций в солнечную энергию на самом деле может занять всего 15 лет или даже меньше. Кроме того, учтите, что 12-процентная экономия энергии конкурентоспособна с прибылью, которую вы получите, положив первоначальные 7000 долларов в банк.
Еще один способ окупить вложения в солнечную энергию — это повысить стоимость вашего дома. Помните также, что по мере совершенствования технологии солнечных панелей домовладелец может заменить старые панели на более новые, более эффективные, которые стоят дешевле. Они просто прикручены к стойке и подключены к цепи. Со временем вы сможете еще больше сэкономить на счетах и даже продавать электроэнергию электрической компании, расширив и модернизировав свои панели и аккумуляторы.
Не все дома и бюджеты могут быть урезаны прямо сейчас для солнечных батарей или ветряных турбин, и переменные, играющие роль при расчете солнечной энергии по сравнению с другими.стоимость ветра за ватт может иметь большую или меньшую роль в зависимости от множества факторов. Веб-сайт National Renewable Energy может предоставить ценную информацию, которая поможет определить, подходит ли ваше местоположение для ветра, солнца или того и другого. Вам нужно будет сделать значительные инвестиции практически при любых обстоятельствах, но если местные условия и ваше финансовое положение совпадут, вы можете обнаружить, что производство возобновляемой энергии является правильным шагом для вашего дома.
Сколько стоят ветряки?

Домашние или сельскохозяйственные ветряные турбины
Ветряные турбины мощностью менее 100 киловатт стоят примерно от 3000 до 8000 долларов за киловатт мощности.10-киловаттная машина (размер, необходимый для питания большого дома) может иметь установленную стоимость от 50 000 до 80 000 долларов (или больше).
Ветряные турбины имеют значительную экономию за счет масштаба. Небольшие турбины для ферм или жилых домов в целом стоят дешевле, но дороже в расчете на киловатт вырабатываемой мощности. Часто существуют налоговые и другие стимулы, которые могут значительно снизить стоимость ветроэнергетического проекта.
Коммерческие ветряные турбины
Стоимость ветряной турбины коммунального масштаба варьируется примерно от 1 доллара США.От 3 миллионов до 2,2 миллиона долларов за МВт установленной паспортной мощности. Большинство промышленных турбин, установленных сегодня, имеют размер 2 МВт и стоят примерно 3-4 миллиона долларов США.
Общие затраты на установку ветряной турбины коммерческого масштаба будут значительно различаться в зависимости от количества заказанных турбин, стоимости финансирования, времени заключения договора на покупку турбины, контрактов на строительство, местоположения проекта и других факторов. Компоненты затрат для ветровых проектов включают в себя не только турбины, но и расходы на оценку ветровых ресурсов и анализ площадки; расходы на строительство; разрешительная документация и межсистемные исследования; модернизация инженерных сетей, трансформаторы, оборудование защиты и учета; страхование; эксплуатация, гарантия, техническое обслуживание и ремонт; юридические и консультационные услуги.Другими факторами, влияющими на экономику вашего проекта, являются налоги и льготы.

Дополнительные ссылки
Страница Windustry по экономике малого ветра, включая ссылку на наш калькулятор малого ветра
Страница Windustry о расходах на общественные ветровые проекты
Список производителей турбин в нашей библиотеке ветроэнергетики
Страница Совета по сертификации малых ветровых установок, посвященная сертифицированным малым ветряным турбинам (свяжитесь с указанными компаниями для получения информации о ценах)
Межгосударственный консультативный совет по турбинам Единый перечень ветряных турбин
Системы ветряных турбин и возобновляемые источники энергии
Системы ветряных турбин являются источником возобновляемой энергии. Они больше всего подходят для ветреной сельской местности.
На этой странице:
конфигурация системы ветрогенератора
мощность системы ветрогенератора
скорость и мощность ветра
устройства отключения
факторы, влияющие на генерирующую мощность загрязнение генератора.
При оптимальных условиях КПД ветрогенератора при преобразовании энергии в электричество составляет около 45 %, хотя исследования Новой Зеландии показывают, что в повседневной эксплуатации чаще встречается КПД 1040 %.
Исследования показали, что средняя скорость ветра в определенном месте должна превышать не менее 68 метров в секунду (м/с), чтобы небольшая ветряная турбина была экономически жизнеспособной.
При рассмотрении затрат и экономической целесообразности имейте в виду, что дополнительные расходы, такие как расходы, фрахт, бетонный фундамент, электропроводка, могут быть эквивалентны 3080 процентам стоимости самой турбины. Турбина мощностью 2 кВт может стоить около 2030 000 долларов США, включая установка. Затраты на техническое обслуживание также следует учитывать. Ветряные турбины обычно требуют более высоких требований к техническому обслуживанию, чем, например, фотоэлектрические системы.Некоторые расчеты показали, что во многих случаях солнечная электроэнергетическая система, вероятно, будет более рентабельной, чем ветряная турбина. Данные Управления электроэнергетики показывают, что в последние годы почти не устанавливались жилые или небольшие ветряные генераторы.
Они больше подходят для удаленных мест, так как могут производить шум и могут выглядеть непривлекательно.
Турбины могут плохо работать в городских районах, потому что препятствия, такие как здания, делают ветер турбулентным и неустойчивым.
Ветра конфигурации системы генератора
Типичные ветровой турбины для выработки электроэнергии
Ветровые турбины компоненты
Ветряная турбина включает в себя:
турбинных лопаток гребных винтов с двумя, тремя или пятью лезвиями установлен на горизонтальном валу (это дает более высокую производительность, чем, когда они установлены на вертикальном валу) и выполнен из легкого материала, такого как углеродное волокно, стекловолокна или дерева, что является достаточно сильным, чтобы противостоять силам ветров.
хвостовая часть, как правило, плавник, который вращает корпус ветрогенератора для поворота турбины в направлении ветра, с килем, направленным прямо по ветру
выпрямитель преобразует переменный ток в постоянный для электричества, которое направляется в аккумуляторную систему хранения (выпрямитель может быть расположен в генераторе переменного тока или в отдельном блоке управления вдали от башни)
электрические кабели передают электричество от генератора к система электроснабжения или аккумуляторной батареи
токосъемные кольца предотвращают скручивание кабелей, поскольку в противном случае они будут скручиваться внутри башни при вращении корпуса турбины
электрический элемент энергия всегда вырабатывается при вращении турбины, поэтому, если мощность превышает емкость накопителя , он должен быть перенаправлен на фиктивную нагрузку (как правило, электрический элемент, который сильно нагревается) или продан (если это разрешено районным законодательством). t план) продавцу электроэнергии
башня конструкция (обычно стальная, бетонная или деревянная), которая удерживает турбину высоко в воздухе и позволяет узлу турбины вращаться навстречу ветру для жилых помещений, обычно это мачта опора с растяжками
растяжки удерживают опору мачты в рабочем положении
опора и лебедка позволяют опускать турбину для обслуживания
бетонный фундамент турбине мощностью 23 кВт на башне высотой 1015 м обычно требуется 35 м ³ железобетонный фундамент.
Мощность системы ветрогенератора
Ветряные генераторы обычно рассчитаны на 13 кВт. Это, как правило, обеспечивает от одной трети до половины потребности в электроэнергии жилого дома, в зависимости от местных ветровых условий и энергопотребления дома. В незащищенном месте генератор такого размера может обеспечить все потребности в электроэнергии и обеспечить ее избыток. Ветрогенераторы большего размера доступны для ферм и сельских общин. Фактическая выходная мощность турбины обычно составляет от 25% до 30% от ее номинальной теоретической максимальной мощности. Выходная мощность ветрогенератора обычно рассчитывается при определенной скорости ветра, а номинальная скорость ветра может варьироваться в зависимости от системы и производителя.
Мощность ветряных генераторов, вырабатывающая электроэнергию, прямо пропорциональна количеству полезного ветра, который сам по себе является функцией скорости и чистоты ветра.
Скорость и мощность ветра
Плотность энергии ветра – это количество ватт электроэнергии, производимой на квадратный метр воздушного пространства (Вт/м).Это значение обычно дается на высоте 10 м или 50 м над землей.
Как правило, доступная мощность ветряной электростанции определяется средней скоростью ветра в течение года для каждого местоположения. Вокруг Новой Зеландии средняя скорость ветра обычно выше в регионах:
вдоль побережья между Северным и Южным островами
в горных хребтах и непосредственно к востоку от них
в направлении вершин хребтов или вершин долин.
В больших турбинах увеличение скорости ветра приводит к значительно большему увеличению выработки энергии. Когда скорость ветра удваивается, вырабатываемая энергия может возрасти до восьми раз.Однако новозеландские исследования с небольшими бытовыми турбинами показали, что увеличение обычно более линейно, когда скорость ветра удваивается, а производимая энергия удваивается.
Скорость ветра колеблется, что влияет на мощность ветроэнергетики и рабочие характеристики. В целом скорость ветра следующая:
Минимум 8 км/ч (2 м/с) требуется для запуска вращения большинства небольших ветряных турбин.
12,6 км/ч (3,5 м/с) — типичная скорость включения, когда небольшая турбина начинает генерировать энергию.
3654 км/ч (1015 м/с) обеспечивает максимальную мощность генерации.
При максимальной скорости 90 км/ч (25 м/с) турбина останавливается или тормозится (скорость отключения).
Энергию ветра на участке можно получить с помощью измерительного прибора, установленного на столбе на высоте будущего ветрогенератора. Сбор данных за целый год, как правило, нецелесообразен, поэтому можно взять данные за пару месяцев и сравнить их с данными местной метеостанции, а затем экстраполировать на год. Устройства включают:
анемометр, показывающий среднесуточную скорость ветра
сумматор ветра, показывающий мгновенную скорость ветра и общий ветер за длительный период.
Блок управления
Доступны варианты управления отключением, которые:
задействуют тормоз для полной остановки турбины и опускают лопасти (уменьшают их угол по отношению к ветру), чтобы повернуть ее против ветра
наклонять назад или ложиться на турбина (это называется регулированием наклона вверх)
управлять турбиной по ветру за счет аэродинамики и гравитации (это называется автоматическим скручиванием)
регулировать скорость вращения с помощью пневматического тормоза для обеспечения постоянной мощности
оперение лопастей (уменьшить их угол к ветру), чтобы уменьшить скорость вращения турбины.
Факторы, влияющие на генерирующую мощность
Производительность системы зависит от ее эффективности при преобразовании давления ветра в инерцию вращения турбины. Данные должны быть доступны у поставщика системы. Это увеличивается при:
большем диаметре турбины больше площади лопастей турбины, на которую может воздействовать ветер, а также выше риск навязчивого шума
подходящий профиль лопасти для местной скорости ветра это зависит от средней скорости ветра ветер постоянный или кратковременный с высокой скоростью
снизить потери на трение в узле вала турбины.
Генерирующая мощность снизится, если турбина будет расположена:
ниже земли скорость ветра увеличивается с высотой над землей, при этом рекомендуется не менее 10 метров
в турбулентном воздушном пространстве с подветренной стороны от препятствия (например, деревья, холмы, здания, конструкции) турбулентность с подветренной стороны будет распространяться на удвоенную высоту препятствия на расстоянии примерно в 20 раз превышающем высоту препятствия
расстояние от препятствия с подветренной стороны более чем в 10 раз превышает высоту препятствия.

Размещение ветряной турбины
Ветряные турбины работают лучше всего, когда воздушный поток без турбулентности доступен для питания лопастей турбины.
Установка системы ветрогенератора
Система ветрогенератора:
потребуется разрешение на строительство и разрешение на ресурсы
должна быть установлена в пределах 100 м от системы электроснабжения или хранения, чтобы уменьшить потери в линии
должна выдерживать ветровые и сейсмические нагрузки
обычно имеет бетонное основание для башни (и каждой растяжки)
должна иметь гашение вибраций в башне (от сил вращения турбины), если она соединена со зданием
должна иметь защиту от крупных животных на уровне земли, они любят царапать себя на опоре и растяжках
должны быть грозозащитные разрядники для защиты электронных компонентов от ударов молнии
требуется достаточная площадь для опускания и подъема опоры для обслуживания и ремонта.
Обеспечение спроса на электроэнергию
Электроэнергия от системы ветрогенератора может быть доступна в любое время дня, но уровни выходной мощности будут варьироваться в зависимости от скорости ветра. Избыточная выходная мощность, генерируемая в виде переменного тока, преобразуется выпрямителем в постоянный ток для хранения в батареях. Это позволит обеспечить пиковый спрос, превышающий мощность генератора.
Маловероятно, что очень маленькие турбины удовлетворят общую потребность населения в энергии. Использование твердотопливной горелки для отопления помещений и солнечных батарей для нагрева воды поможет снизить спрос на электроэнергию, но для систем, не подключенных к сети, иногда может потребоваться дизельный генератор.
Загрязнение ветрогенератора
Ветряные генераторы могут производить шум и вибрацию и оказывать значительное визуальное воздействие. Шум может исходить от лопастей турбины, редуктора (если он используется) и щеточного механизма, а также от ветра, проходящего мимо мачты и растяжек. Шум и визуальное воздействие могут быть проблемой для соседей, а вибрация может быть проблемой, особенно если турбина расположена на крыше.
Эти факторы должны влиять на решения о местоположении, размере и высоте ветрогенератора.
Дополнительная информация

Обновлено: 21 апреля 2021 г.
5 лучших комплектов домашних ветряных турбин в 2022 году [Руководство по покупке и обзоры экспертов]
Раскрытие информации: этот пост может содержать партнерские ссылки. Это означает, что бесплатно для вас мы можем получать небольшую комиссию за соответствующие покупки.
Последнее обновление 24 декабря 2021 г.
Если вы хотите повысить энергоэффективность своего дома, сохраняя при этом заботу об окружающей среде, ветряная турбина для вашего дома — это исключительный вариант.
Слишком занят для полного чтения? Вот ЛУЧШИЙ КОМПЛЕКТ ВЕТРОТУРБИНЫ в январе 2022 года
Если вы хотите, чтобы источник энергии помогал вырабатывать электроэнергию, не оставляя вас полностью на милость изменения климата, важно рассмотреть варианты лучших домашних ветряных турбин , чтобы убедиться, что вы выберите тот, который соответствует вашим потребностям.
Краткое сравнение
Если у вас нет времени читать статью полностью, ознакомьтесь с нашими любимыми продуктами ниже.
Мало времени? Вот лучшие комплекты домашних ветряных турбин за январь
Сегодня мы рассмотрим наш лучший выбор лучших домашних ветряных турбин, на которые вам обязательно захочется взглянуть еще раз.
Далее мы познакомим вас с нашим эффективным руководством для покупателя, чтобы помочь вам сделать правильный выбор при покупке комплекта ветряной турбины для дома.
Наш любимый вариант — Pikasola 400 Вт, лучший выбор на рынке в своей ценовой категории.
Рекомендации перед покупкой
Дом Ветряные турбины — это фантастический источник энергии, который преобразует ветер прямо в электричество.
Когда дует ветер, сила ветра раскручивает ротор турбины и приводит в движение лопасти.
Как только лопасти начинают двигаться, это приводит в действие генератор ветряной турбины, производя постоянный цикл чистой, зеленой энергии.
В наши дни энергия ветра используется не только в коммерческих или крупномасштабных целях. Вы также можете использовать бытовую ветряную турбину в жилых районах для выработки экологически чистой энергии, которая может обеспечить питание всего дома.
Но сначала, вот некоторые ключевые элементы, которые вы должны рассмотреть, прежде чем покупать один для вашего дома.
Скорость ветра
Прежде чем купить лучший ветряк, вам необходимо учесть скорость ветра в районе, в котором вы живете.
Если в вашем регионе очень низкий уровень ветра, вероятно, не стоит тратить время и усилия на установку ветряной турбины.
Если в вашем районе постоянный ветер со скоростью не менее 11 миль в час, ветряная турбина может стать отличным вариантом для обеспечения электроснабжения вашего дома.
Место для ветряной турбины
Вам также необходимо определить, есть ли у вас место для ветряной турбины, и если да, то где вы планируете ее разместить.
Дома, расположенные в сельской местности или на фермах, лучше подходят для ветряных турбин, чем шумные пригороды.
Например, если вы живете в городе с большим количеством зданий и слабой скоростью ветра, вам придется столкнуться с некоторыми препятствиями при установке ветряной турбины.
Это не значит, что это невозможно, но вам нужно убедиться, что у вас достаточно места для работы.
Хорошей новостью является то, что вы можете установить ветряк в самых разных местах, от газонов перед домом до лодок и крыш домов.
Просто помните о соседях или диких животных, которые могут помешать работе ветряной турбины, и убедитесь, что вы устанавливаете ее в безопасном месте, защищенном от непогоды.
Отключиться от сети или оставаться на связи с сетью?
Последним соображением перед покупкой является вопрос о том, собираетесь ли вы отключиться от сети или оставаться подключенной к сети.
Автономность просто означает, что вы не будете подключены к местной энергосистеме и намерены полагаться только на энергию ветра как на источник энергии.
Обычно рекомендуется устанавливать комбинированную или гибридную систему с возможностью использования как ветра, так и солнечной энергии, чтобы у вас было достаточно энергии в автономных сценариях.
С другой стороны, если вы хотите оставаться подключенным к сетке, это также приемлемый вариант.
На самом деле, если вы остаетесь подключенным к местной энергосистеме, а ветряная турбина вырабатывает больше энергии, чем требуется вашему дому в любой точке, дополнительный поток пойдет в местную энергосистему и наоборот
Таким образом, вы будете внося устойчивую энергию не только в свое домашнее хозяйство, но и в окружающую среду.
Лучшие домашние комплекты ветряных турбин для бытового использования
1. Ветряная мельница 1500 Вт, 24 В, 60 А, комплект генератора ветряных турбин:
Слишком заняты, чтобы читать полностью? Вот ЛУЧШИЙ КОМПЛЕКТ ВЕТРОТУРБИНЫ в январе 2022 года
Первая домашняя ветряная турбина для дома в нашем списке — это мощный комплект генератора домашней ветряной турбины от Windmill с номинальной мощностью 1500 Вт и номинальной скоростью 46 футов в секунду.
Это, безусловно, один из лучших бытовых ветряков, доступных на рынке, а также считается лучшим бытовым ветряком, изготовленным из высококачественных материалов.
На первый взгляд комплект ветряной мельницы выглядит как обычная турбина. Однако, если вы присмотритесь, как это сделали мы, вы увидите, что на самом деле это гораздо больше.
Эта домашняя ветряная турбина на сегодняшний день является одной из самых мощных домашних ветряных турбин, представленных в настоящее время на рынке, с незначительной чистой массой всего 33 фунта.Он поставляется со скоростью включения 6 миль в час и встроенным контроллером заряда MPPT.
Более того, устройство оснащено системой автоматического торможения, встроенной непосредственно в домашнюю ветряную турбину, которая предотвращает повреждение или движение, если начинает дуть сильный ветер. .
Еще одна особенность, которая нам очень понравилась в этом продукте Windmill, — это то, что его очень легко установить самостоятельно. Вы можете использовать его в сочетании с солнечной панелью для дополнительной мощности, что является дополнительным плюсом.
Помимо этих замечательных характеристик, комплект генератора ветряной турбины Windmill имеет атмосферостойкое покрытие, которое защищает его от вредных элементов, таких как УФ-лучи и другие.
Нам также очень понравилось, что в этом ветродвигателе используется комбинация ручного и автоматического торможения, что дает владельцу оптимальный пользовательский контроль.
Это означает, что если вы имеете дело с периодом чрезмерного ветра, вы можете остановить систему, чтобы она не изнашивалась слишком быстро.
Specs Specs
Комплексная система автоматического торможения
Совместимость с солнечными панелями
Встроенный контроллер заряда MPPT
Стеклянное волокно и полипропилен Экстерьер
Устойчивый к погодным покрытием
УФ-покрытие УФ-покрытие
1500 Вт
46 FT / S Номинальная скорость
24V Напряжение
6 миль в час нарезание скорости ветра
совместим с 200a или большие батареи
3 лезвия
6-футовый диаметр ротора
весит 33 фунта
1- ГАРАНТИЯ ГАРАНТИИ
0 Pro Prov1
Комплексная автоматическая и ручная компонентная система торможения
Погода и повреждение Устойчива
Впечатляющие 1500 Вт Номинальная мощность
0 MOSS

Только 1-летняя гарантия
Лезвия могут изнашиваться с высоким уровнем использования

2.Генератор Happybuy 700 Вт постоянного тока 24 В:

Следующий ветряк в нашем списке имеет мощную номинальную мощность 700 Вт, а также максимальную мощность 720 Вт для увеличения дополнительной энергии.

Обладая электромагнитной тормозной системой и лезвиями из нейлонового волокна, этот вариант может стать серьезным претендентом на место в вашем списке.

Турбинный генератор Happybuy — это неоспоримый источник энергии из природных источников.

Обладая поразительной номинальной мощностью 700 Вт и номинальным напряжением 24 В постоянного тока, этот прочный блок выдерживает испытание временем и противостоит суровым погодным условиям как чемпион.

Нам очень понравился 3Phase AC PMG, или генератор с постоянными магнитами, с его мощным микропроцессором.

3Phase AC PMG помогает турбине точно и безопасно регулировать напряжение, максимально использовать высокую энергию ветра и увеличивать общее время обработки мощности.

Материал лезвия — еще один огромный плюс этого продукта. Изготовленные из прочного пластика и 30% углеродного волокна, устойчивые к коррозии и элементам лезвия являются идеальным выбором для суровых погодных условий.

Более того, лопасти работают плавно и бесшумно, поэтому ротор не создает отвлекающего шума.Неподвижные двойные подшипники этой ветряной турбины служат отличным стабилизатором, обеспечивая низкую начальную скорость ветра.

Таким образом, он способен передавать больше электроэнергии при низкой скорости ветра, повышая общую производительность и срок службы.

Хотя мы бы хотели, чтобы тормозная система включала некоторые компоненты с ручным управлением, электромагнитная конструкция очень надежна.

Specs Specs1
NE-700M4 Model
700m ratated Wattage
720W Max Wattage
24V DC
2 фута в секунду на стартовой скорости ветра
1 фута за второй номинальный ветер
6 футов на вторая безопасная скорость ветра
3 Вес основного двигателя
Диаметр ветроколеса 07 футов
3, лопасти из нейлонового волокна
3-фазный генератор PMG переменного тока
Электромагнитное торможение
Автоматическая регулировка направления ветра Двойные подшипники
Защитное покрытие
0 pro pro1
Мощные 3фазы AC PMG
Лезвия изготовлены из высококачественных материалов
Тихое и гладкое управление
0 120231
Нет ручной тормозной компоненты
Контроллер заряда имеет свойство быстро изнашиваться
Его генератор производит только среднее ge количество энергии.
3. 2000-ваттная 11-лопастная турбина Missouri General Freedom II:
Ветряная турбина Freedom II обеспечивает 2000-ваттную выходную мощность/энергию с чистой мощностью благодаря ротору с 28 редкоземельными магнитами и 11 лопастям.
У него даже есть скорость ветра 6 миль в час для большой производительности. Такая низкая скорость ветра обусловлена большим количеством лопастей.
Обладая скоростью ветра 15 миль в час и поразительной выходной мощностью 2000 Вт, Missouri General Freedom II представляет собой силу, с которой нужно считаться.
На самом деле, он может выдерживать скорость ветра до 125 миль в час! Без сомнения, эстетические качества этих домашних ветряных турбин являются одними из лучших в своем классе, а привлекательный дизайн лопастей соответствует множеству предпочтений пользователей.
Вы можете приобрести этот продукт в черном или белом цвете по вашему выбору. Кроме того, ротор Freedom PMG содержит в два раза больше меди, чем другие типы продуктов на рынке, что означает более быстрое время зарядки аккумуляторной батареи, чем у большинства других.
Это идеальный ветряк и для домашнего использования.
Нам очень нравится трехлетняя ограниченная гарантия Missouri General Freedom, которая делает этот продукт отличным выбором как для домашнего, так и для коммерческого использования. Считается лучшей ветряной турбиной для жилых помещений.
11 лопастей из углеродного волокна этой ветряной турбины полностью оцинкованы, что означает, что они обладают высокой прочностью, чтобы противостоять неблагоприятным погодным условиям, не повреждаясь и не ржавея.
Таким образом, этот продукт является отличным выбором при скорости ветра до 15 миль в час, если вы живете в регионе с высокой влажностью или частыми штормами.
Мы бы сказали, что низкая скорость включения (скорость ветра) 6 миль в час является средней, но турбина по-прежнему обеспечивает постоянную скорость 15 миль в час.
СПЕЦИФИКАЦИИ
Freedom ll PMG
Ротор с 28 магнитами
Выходная мощность/выходная мощность 2000 Вт.
Скорость ветра — 15 миль в час, скорость включения — 6 миль в час
Два мостовых выпрямителя
Совместим с 1,5-дюймовой трубой № 40 или № 80
Хвостовое оперение с двумя ветвями
11 Лопасти из углеродного волокна Raptor Generation
90 Щетка диаметром ½ дюйма
Вал из нержавеющей стали 17 мм
Самозатягивающаяся шайба с эксцентриковым замком
Алюминиевый корпус
Совместимость с аккумуляторными батареями на 12, 24 и 49 В
Ограниченная гарантия на 3 года
7 Pros
11 Лезвия углеродного волокна
Легко установить
28 Magnet Rotor
3-летний гарантия
Невероятные 200100 Вт выхода
9001
0 MOSS
Среднее сокращение скорости ветра
подшипники быстро изнашиваются
4.Ветрогенератор Popsport 400 Вт:
Домашний ветряк Popsport Wind Generator имеет среднюю номинальную мощность 400 Вт, а также хорошую скорость ветра при запуске 2,4 м/с, что делает его хорошим выбором для тех, кто не живут в штормовых регионах.
Этот ветряк мощностью 400 Вт является одним из лучших домашних ветряков.
Если вы хотите увеличить мощность своего автономного источника питания, обратите внимание на ветряную турбину Popsport Wind Generator.
Благодаря номинальной мощности 400 Вт вам понравится тихий дом с ротором, который не будет отвлекать нежелательным шумом.
Он передает гораздо меньше вибрации, чем большинство бытовых ветряных турбин, представленных сегодня на рынке, но вы все равно будете наслаждаться постоянной скоростью ветра 2,5 м в секунду.
Нам нравится, что статор и генератор с постоянными магнитами работают вместе, чтобы снизить сопротивление крутящему моменту и обеспечить прочность турбины.
Если вы живете в районе с умеренным ветром и нечастыми штормами, этот продукт станет для вас отличным выбором.
Однако, если вы живете в регионе, где часто бывает шторм и сильный ветер, вам может понадобиться более прочное изделие.
Хорошей новостью является то, что обтекаемый дизайн ветряной турбины Popsport делает ее идеальной для любых условий, включая сельские и городские районы.
Более того, генератор турбины заряжает аккумуляторы для таких приспособлений, как жилой дом или лодка, поэтому он имеет фантастическое множество применений.
Нам также нравится тот факт, что турбина весит всего 17,3 фунта, поэтому при необходимости ее легко перемещать. Это высококачественный комплект ветрогенератора.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальная мощность 400 Вт
Номинальный ток 20 А
Номинальное напряжение постоянного тока 27-54 В
Вес 17.3 фунта
3 лопасти
Напряжение аккумулятора DC12V
Начальная скорость ветра 5 м/с
Номинальная скорость ветра 12 м/с
Номинальная скорость 800 об/мин
Гибридный генератор с постоянными магнитами
2 Система включает в себя солнечную панель
Сертификация CE, RoHS и ISO9001
PROS
Хороший источник дополнительной энергии
Долговечность соответствует
Устройство с минимальной вибрацией и низким уровнем шума
CONS
Недостаточно прочный для регионов с сильным ветром
Руководство по эксплуатации не прилагается
5.ECO-WORTHY 24 В, 600 Вт:
Последний продукт в нашем списке — это 600-ваттный блок от Eco-Worthy. Комплект включает в себя силовую турбину мощностью 400 Вт и солнечную панель мощностью 100 Вт для комплексного устройства, которое удовлетворит все ваши потребности.
Последний продукт в нашем списке представляет собой комплексный комплект, что делает его идеальным выбором для регионов со средней скоростью ветра и умеренными штормами.
В комплект входит гибридный контроллер вместе с турбиной для простоты использования. Нам нравится тот факт, что контроллер поддерживает автоматическое определение 12 В/24 В, поэтому вы можете подключить аккумулятор к контроллеру, а затем подключить к контроллеру турбину и солнечную панель.
Нам кажется Это один из лучших домашних ветряков. Он имеет скорость включения 5 м/с.
Чтобы использовать полный комплект, вам необходимо приобрести дополнительные электрические кабели для подключения солнечной панели и турбины к контроллеру. Они не включены.
В комплект также не входит стойка для установки солнечных батарей и турбины, поэтому ее необходимо приобрести отдельно.
Комплект Eco-Worthy Wind Solar Power Kit — отличный вариант для зарядки автономной 24-вольтовой системы.Даже когда вы испытываете более низкие уровни освещенности, вы все равно получите достаточную производительность от этого комплекта солнечной энергии.
Благодаря промышленному производству этот комплект турбины может работать от многих лет до десятилетий без снижения общей производительности или выходной мощности. Номинальное напряжение постоянного тока 12-24 В и рабочее напряжение также феноменальны.
СПЕЦИФИКАЦИИ
Турбина мощностью 400 Вт
Номинальное напряжение 12-24 В пост. мощность/скорость ветра
Рекомендуемая емкость аккумулятора от 200 до 400 Ач
Номинальная скорость вращения 800 об/мин
Выходное напряжение от 110 до 220 В перем. 3 лезвия
из углеродного волокна композитный лезвие Материал
2M диаметр ротора
5 м до 10 м. PROS
Надежная турбина мощностью 400 Вт
Включает гибридный контроллер и солнечную панель для многоцелевого использования
900 11 Высококачественные лопасти
Легкие
МИНУСЫ
Может быть сложно найти стойку для установки турбины
высокая скорость ветра
Проверить последнюю цену
Как работают комплекты ветряных турбин?
Вы уже знаете основные принципы работы самого ветряка, вырабатывающего электроэнергию из ветра. Ветер приводит в движение ротор турбины и двигает лопасти, способствуя потоку энергии.
Комплект ветряной турбины представляет собой комплексный пакет, включающий не только саму турбину, но и дополнительные компоненты, такие как контроллер и солнечная панель, для оптимальной гибридной функции.
При использовании комплекта ветряной турбины вам, как правило, потребуется установить его на столб, а затем подключить систему к энергосистеме.Когда в комплект турбины входят солнечные панели, у вас будет дополнительная автономная энергия, которая никогда не иссякнет.
Контроллер заряда — еще одна важная функция комплекта ветряной турбины, поскольку он помогает предотвратить перезаряд батареи.
Проще говоря, это означает, что вы будете наслаждаться большей емкостью аккумулятора и более стабильной работой ветряной турбины.
Откуда я знаю, что ветряная турбина будет работать в моем доме?
Есть несколько основных элементов, которые необходимо учитывать, чтобы определить, будет ли ветряная турбина работать в вашем доме.
Конечно, вы должны жить в районе с умеренным уровнем ветра. Но это не обязательно основной аспект, который вы должны учитывать, чтобы определить, будет ли ветряная турбина работать с вашим текущим пространством.
Согласно Руководству по малым ветряным электрическим системам Министерства энергетики США, вы должны жить на территории не менее акра земли, чтобы покупка ветряной турбины окупилась. Сельские районы определенно более совместимы с ветряными турбинами.
Например, если вы живете в жилом пригороде, у вас могут возникнуть некоторые проблемы с ассоциацией домовладельцев и/или требованиями зонирования, поэтому вам необходимо проверить их, прежде чем двигаться дальше.
Как только вы узнаете, каковы ваши местные требования, вам следует взглянуть на средний процент побед в вашем регионе, чтобы убедиться, что вы будете генерировать достаточно энергии, чтобы сделать покупку достойной.
Если у вас достаточная скорость ветра, достаточно места и нет проблем с зонированием, вы можете выбрать ветряк по своему вкусу.
Плюсы и минусы ветряных турбин
Плюсы ветряных турбин
Самое замечательное в ветроэнергетике то, что она на 100% бесплатна.Эксплуатационные расходы практически ничтожны, а энергия ветра — отличный способ снизить общую зависимость от таких источников энергии, как газ, нефть и уголь.
Бытовая ветряная турбина является чистым и возобновляемым источником энергии.
Он экономичен и позволяет одновременно обеспечивать электроэнергией несколько домов.
Ветряные турбины также легко установить на фермах и в сельской местности, где фермеры могут получать доход от обеспечения электричеством местных жителей, таких как владельцы ветряных электростанций.
Минусы ветряных турбин
Есть несколько минусов, на которые следует обратить внимание.
Ветер не является постоянным фактором в большинстве мест, поэтому не всегда на него можно положиться на 100%. На самом деле, большинство турбин работают примерно на 30%. Таким образом, если вы полагаетесь только на энергию ветра, в некоторые дни вы можете оказаться без достаточной энергии ветра.
Ветряные турбины также могут быть опасны для дикой природы, особенно если вы проживаете в сельской местности. В зависимости от типа турбины, которую вы покупаете, устройство будет генерировать от 50 до 60 дБА звука, который через некоторое время может стать шумным.
Если вы живете в жилом пригороде, вашим соседям может не понравиться внешний вид жилого ветряка. Еще одна важная причина проверить ассоциации домовладельцев и правила зонирования.
Стоимость установки и обслуживания
В зависимости от выбранного вами устройства установка и настройка ветряных турбин может быть дорогостоящей. Однако, если вы выберете прочную турбину или комплект турбины, они прослужат вам долгие годы.
Как правило, установка ветряных турбин мощностью менее 100 киловатт стоит от 3000 до 8000 долларов за мощность в ваттах.
Заключение
Ветряные турбины — это инновационный источник чистой и возобновляемой энергии, который может обеспечивать питанием все, от вашего дома на колесах до всего дома.
Если вы хотите начать с малого и вам не нужна домашняя ветряная турбина из-за сильного ветра, выберите небольшую ветряную турбину или такие варианты, как ветрогенератор Popsport или комплект Eco-Worthy Wind Solar Power Kit.
В противном случае любой из упомянутых агрегатов с более высокой мощностью, например, комплект турбинного генератора от Windmill, является отличным способом начать работу с энергией ветра.
Перед тем, как принять окончательное решение, не забудьте проверить местную скорость ветра и любые требования к зонированию или ассоциации района.
Таким образом, вы можете выбрать ветряную турбину, которая не только наилучшим образом соответствует вашим потребностям в энергии, но и интегрируется в район, в котором вы живете.
ВЕТРОТУРБИННЫЙ ГЕНЕРАТОР
AERO 2KW

Компания Wind Aero Wind Systems находится на переднем крае производства чистой, качественной, надежной и эффективной энергии в США и во всем мире.В сегодняшнем энергосознательном человеке мы видим желание сократить потребление электроэнергии или сократить расходы на потребление энергии. Система Wind Aero может предоставить вам средства компенсации постоянно растущих затрат на электроэнергию.

ЗАКАЗАТЬ СЕЙЧАС ОНЛАЙН
ИЛИ ЗВОНИТЕ 1-866-606-3991

Почему стоит выбрать Wind Aero?
Wind
Ветряные турбины Aero обеспечивают электроэнергией такие фермы, как ваша. Дома, доильные залы, вентиляторы, ирригационные насосы, сараи для кур-несушек и брудеров получат большую выгоду от наших ветряных турбин, создавая надежную и недорогую электроэнергию, вырабатываемую на вашем собственном заднем дворе.С помощью государственных субсидий и налоговых льгот сейчас самое время рассмотреть возможность использования энергии ветра в качестве альтернативы для вашей фермы. В зависимости от ваших потребностей в электроэнергии окупаемость может варьироваться от 3 до 5 лет.
Ветряная турбина какого размера мне нужна?
Размер необходимой вам ветряной турбины зависит от вашего применения. Мы продаем турбины мощностью от 150 Вт до 30 киловатт (кВт). Турбины меньшего размера (от 150 до 500 Вт) используются в различных приложениях, таких как зарядка аккумуляторов, ходовые огни и вентиляторы.Турбины мощностью от 1 до 10 кВт могут использоваться в таких приложениях, как перекачка воды и работающая техника. Фермеры и владельцы ранчо обнаруживают, что ветроэлектрические насосы обеспечивают наилучшее преимущество доступных ветряных ресурсов, позволяя размещать их там, где ветровой ресурс является лучшим, и подключаться к двигателю насоса с помощью электрического кабеля.
ЗАКАЗ СЕЙЧАС ОНЛАЙН
ИЛИ ЗВОНИТЕ ПО ТЕЛЕФОНУ 1-866-606-3991

В обычном доме потребляется примерно 10 000 киловатт-часов (кВтч) электроэнергии в год (около 830 кВтч в месяц).В зависимости от средней скорости ветра в данном районе для существенного удовлетворения этого спроса потребуется ветряная турбина мощностью от 5 до 15 кВт. Ветряная установка мощностью 1,5 кВт удовлетворит потребности дома, требующего 300 кВтч в месяц в месте со средней годовой скоростью ветра 14 миль в час (6,26 метра в секунду). Мы можем предоставить вам ожидаемую годовую выработку энергии турбины в зависимости от среднегодовой скорости ветра, при которой турбина рассчитана на безопасную работу.

Наш турбины имеют автоматическую систему управления превышением скорости для удержания ротора от выхода из-под контроля при очень сильном ветре. Все наши турбины поставляется с механическим ветрозащитным экраном для высокоскоростных штормов. Этот информация, наряду с вашей местной скоростью ветра и вашим энергетическим бюджетом, поможет вам решить, какой размер турбины лучше всего соответствует вашей электроэнергии потребности.
ЗАКАЗ СЕЙЧАС ОНЛАЙН
ИЛИ ЗВОНИТЕ 1-866-606-3991

Технические характеристики
Мощность: 2 кВт
Диаметр лопасти (футы): 13
Номинальная скорость вращения: 400
Макс. 3 кВт
Выходное напряжение: 96/108 В
Запуск Скорость ветра (м/ч): 6.7
Рабочая скорость ветра (миль/ч): 6-55
Безопасность Скорость ветра (миль/ч): 110
Высота башни (футы): 20
Вес верхней секции (фунты): 250
Система выходного контроллера : Инвертор зарядного устройства
Емкость и количество аккумуляторов (справочное): 12 В, 100 Ач, 8 шт.
Питание: холодильник, стиральная машина, водяной насос, телевизор, освещение, электрический вентилятор, зарядное устройство Полюс
Не поставляется с инвертором
Не поставляется с батареями
ЗАКАЗАТЬ СЕЙЧАС ОНЛАЙН
ИЛИ ЗВОНИТЕ 1-866-606-3991

НЕ ПОСТАВЛЯЕТСЯ С
ПОЛЮСОМ, ИНВЕРТОРОМ ИЛИ АККУМУЛЯТОРАМИ

ЗАКАЗАТЬ СЕЙЧАС ОНЛАЙН
ИЛИ ЗВОНИТЕ ПО ТЕЛЕФОНУ 1-866-606-3991

ВКЛЮЧАЕТ
Генератор переменного тока
Aero’s ветровой генератор изготовлен из высококачественного, высокопрочного постоянного магнитные материалы.Это бесщеточный двигатель с постоянными магнитами. это легкий и компактный и имеет высокую мощность генерации. Наш ветер специалисты по генераторам использовали уникальную электромагнитную технологию, которая очень малое пусковое сопротивление, что эффективно гарантирует легкость запуск ветряка Aero даже при слабом ветре. Аэро Генератор переменного тока предназначен для обеспечения эффективной мощности постоянного тока с электронным система контроля. Мощность генераторов и пусковые характеристики сделали его одним из лучших в мире.
Турбина
Авиатурбина Основной корпус изготовлен из высококачественного литого под давлением алюминиевого сплава из процесс точного литья и имеет компоненты из нержавеющей стали. Таким образом, это легкий, но очень прочный, с высокой надежностью. Из-за процесс точного литья, Aero’s ветряк имеет идеальную форму. Кроме того, литой алюминиевый сплав может работать как система охлаждения турбины, потому что передает тепло в ветер, проходящий через турбину.Кроме того, компания Aero ветрогенератор прост в установке и не требует технического обслуживания. Его уникальный дизайн поможет создать красивый горизонт, обеспечивая чистую энергию для вам в солнечную или ветреную погоду.

Лопасти ротора

Aero Лопасти ветряных турбин состоят из армированного стекловолокном композита и изготавливаются методом высокоточного литья. Стекловолокно – это чрезвычайно прочный материал, преимущество стабильности и бесшумности операция.Стекловолокно может выдерживать суровые погодные и экологические условия, такие как как бури, соленая вода и жара. Стекловолокно само по себе термостойкое и сопротивление ржавчине. Он используется в судостроении для каркасов лодок, в олимпийских видах спорта для материалов для бассейнов, в строительной отрасли, как в опорных столбах для особняков, а в качественных лопастях ветра турбины. Благодаря своей прочности, термостойкости и коррозионной стойкости сопротивление, стекловолокно является лучшим выбором для материалов винта для гибридная система солнечного ветрогенератора.Аэро лопасти ротора тщательно разработаны специалистами по аэродинамике, чтобы иметь очень низкие точки запуска и разреза и очень высокая энергия ветра Коэффициент использования. Из-за аэродинамического эффекта лопастей гонки пропеллеров можно избежать при любых обстоятельствах.

Контроллер заряда

Поверхность Aero контроллер заряда солнечного ветра изготовлен с помощью точного литья процесс с высококачественным и литьем под давлением оксидно-обработанного алюминиевого сплава тарелка.Снаружи контроллера находится цифровой монитор, который визуально отображает зарядку и разрядку аккумулятора. Солнечная зарядка Светодиод и светодиод зарядки от ветра отображаются на мониторе отдельно. Когда солнечная энергия заряжает батареи, загорается солнечный светодиод, и когда энергия ветра заряжает батареи, ветер горит светодиод зарядки. Аэро контроллер заряда также имеет большой ЖК-экран, на котором отображается напряжение ветряных, солнечных и аккумуляторных, а также зарядных устройств:

ЗАКАЗАТЬ ОНЛАЙН СЕЙЧАС
ИЛИ ЗВОНИТЕ 1-866-606-3991

Головка генератора своими руками
C $893.DIY проекты и идеи. Проявите творческий подход с дополнительными конструктивными особенностями У этих старых костей есть проблема с рывком системы запуска веревки для запуска генератора, поэтому я строю генератор с электрическим запуском. Он предназначен для эффективной работы с небольшой головкой. Мне сказали, что я всегда должен бежать. Разрежьте одну из ваших 6 футов 2 на 4 пополам, чтобы у вас было две части по 3 фута каждая. ком. Комплект нишевых цилиндров 9L Oem Fit TPS63 для Can-Am, Arctic Cat и Polaris. Взгляните на свой ежемесячный счет за электроэнергию и узнайте, сколько кВт потребляет ваше домашнее хозяйство. Мы предлагаем различные генераторные головки с одним и двумя подшипниками.5–2. Количество полюсов (магнитных полюсов) и скорость вращения определяют выходную частоту: Freq = Engine_RPM * Number_Of_Poles / 120. Соединение № 2 и № 3. 399 долларов. Найдите советы экспертов, а также видеоролики и статьи с практическими рекомендациями, в том числе инструкции о том, как делать, готовить, выращивать или делать что угодно. Делайте лучшие мемы! Создавайте мемы с более чем 50 шрифтами, цветом текста, цветом контура и многим другим! Приступаем к изготовлению шокера для белок своими руками. Как заменить душевую дверь 17 шагов. Позвоночник PMG крепится болтами к головке рыскания.68 афганских узоров крючком. Заклейте край крышки липкой лентой. Список деталей включен на их видео-странице. 25 новых. Не знаю, есть ли готовые для розничной продажи. Двигатель переменного тока запускается с помощью источника переменного тока. Варианты, которые вы вставили, будут отображаться в этом колесе. Этот проект похож на все настройки звука. Для них не нужны конденсаторы. Как установить тропический душ 4 шага. я бы хотел, чтобы мой был 4-полюсным, чем медленнее работает первичный двигатель… Используйте простые машины.Если вы хотите запачкать руки над проектом полузлой электроники, этот самодельный ЭМИ-генератор будет забавным. В качестве головки генератора и использования в качестве генератора он рассчитан примерно на 5 кВт x 240 В переменного тока потенциальной энергии в качестве системы зарядки аккумулятора. Поглощение Невезение Слепота Сила проводника Милость дельфина Сопротивление огню Светящийся Ускорение Повышение здоровья Голод Мгновенный урон Мгновенное здоровье Невидимость Усиление прыжка Левитация Удача Усталость при добыче полезных ископаемых Тошнота Ночное видение Отравление Регенерация Сопротивление Насыщение Медленное падение Медлительность Скорость Сила Водное дыхание Слабость Увядание.Генераторные двигатели обычно работают на дизельном топливе или природном газе. Я думаю, что крутящий момент и тепло от головки генератора слишком много для него. Следуйте инструкциям из руководства по парогенератору, чтобы направить поток пара в ванную комнату. Теперь у вас должно быть 240 между № 1 (ранее № 2) и № 4. Органы управления парогенератором и насадка для душа. Я решил, что не существует хорошего руководства о том, как обычный человек может сжижать азот или воздух. Как сделать электрогенератор из стиральной машины своими руками.Кроме того, добавьте на пол противоскользящую полосу, чтобы избежать возможности поскользнуться. Лепнина короны может превратить комнату из простой в прекрасную. + Доставка: 7 долларов США. Магазин наш выбор ниже! Показано 1–9 из 43 результатов 164A 8. Теперь прикрутите двигатель к плате, при этом головки болтов и плоская шайба должны быть на нижней части платы, а плоская шайба, стопорная шайба и гайка — на ножках двигателя. Чтобы получить именно тот фирменный бланк, который вам нужен, нужно всего несколько кликов. Электронные компоненты включают генератор импульсов и систему управления сервоприводом оси Z.Отключение электричества на один-два дня для меня в зимнее время — обычное дело. Вода течет по искусственному акведуку, а затем стекает в трубу, соединенную с турбиной рядом с мальчиком. Этот генератор отбора мощности работает с небольшими тракторами с двигателем мощностью не менее 30 л.с. для выработки чистой и эффективной энергии. com Добавить: Комната 808, Jinyu Central Plaza, 33 Mufu West Road, Xiaguan, Nanjing, Jiangsu China Процедура изготовления генератора. Множество креативных шаблонов. 1) Головной комплект: включает в себя раму, лопасти, руль (хвост) — опорный стержень веерного хвоста (также известный как ветряная мельница) 2) список инструментов и пиломатериалов, необходимых для сборки деревянной подставки (пиломатериалы не входят в комплект) 3) Подробное описание своими руками Инструкции по башне ** Лопасти, проволочное кольцо и руль направления изготовлены из оцинкованной стали и будут отлично выглядеть долгие годы.Многие попытки создания вечного двигателя начинались с этой предпосылки, и это никогда не было Micro Hydro Power Kits. хан@xindaenergy. Размер двигателя обычно определяет, сколько электроэнергии производит генератор. Мини-гидро и малый гидрогенератор 100 Вт, 200 Вт, 300 Вт, вы также можете запросить у нас напор и расход воды. нет В конструкции генератора могут потребоваться разные шкивы на двигателе, чтобы передать правильную скорость вала на головку генератора и генератор переменного тока, или это может быть выполнимо с 1 … преобразованием головки генератора с ременным питанием своими руками.Это может исключить некоторых домовладельцев, которые, к сожалению, не являются ветряными генераторами, вам также понадобится • башня: возможно, стальная труба, поддерживаемая растяжками, • поворотная головка на вершине башни, • хвост, чтобы удерживать он обращен к ветру, • набор лопастей, чтобы повернуть его. Выдает 41. Для питания генератора требуется 3600 об/мин и двигатель мощностью не менее 16 л.с. 2 из 5 звезд. Добавьте двигатель мощностью 11 л. Бесщеточная конструкция для надежной работы и минимального обслуживания.Чтобы загрузить собственный шаблон, зайдите в Генератор мемов и нажмите «загрузить собственное изображение». DC 12V 3000RPM также является мощным двигателем для проекта ветряной турбины, даже если он не такой массивный. Наши граверы универсальны, могут управляться сигналом ШИМ шпинделя и питаться от 12 – 24 В, что позволяет быстро подключать их к широкому спектру станков с ЧПУ. Мы производим низконапорные микро-ГЭС и домашние гидрогенераторы, домашние гидроэлектростанции. Простую клетку Фарадея может построить каждый.Tagxedo — это онлайн-инструмент для работы с облаком слов, который позволяет пользователям создавать аналитические данные на основе слов из URL-адресов, твитов, блогов и многого другого. Если вы не очень разбираетесь в столярном деле, первый вариант может быть проще. 1596 долларов США. Электродвигатель включается в вентиляторе за счет электричества, что приводит к вращению. Этот интеллектуальный генератор имен пользователей позволяет создавать сотни вариантов персонализированных имен. Вы можете вставить варианты, добавляя их по отдельности или добавляя в виде списка. Это случайный счетчик колес, который может решить выбор за вас.Если он используется в качестве прямого генератора переменного тока непосредственно от (8) воздушных катушек или катушек генератора, его мощность составляет около 2200 Вт при 2800 x 240 В переменного тока. Паропровод может идти вверх и вниз один раз; или горизонтальный; но никогда не бегите вниз, а затем вверх. Возьмите железный гвоздь и вставьте один круг прямо в голову. 00 с купоном Предварительный просмотр 7 часов назад Minecraft Give Player Head Generator. Эмпирическое правило заключается в том, что вам нужно 2 л.с. для производства 1 кВт электроэнергии. Приготовьтесь подключить кабель вентилятора к розетке переменного тока на 120 В, а затем нажмите кнопку ВКЛ.Введение. Если вы обратитесь в компанию Northern tool и скажете им, что вам нужен… Выберите половину муфты, которая соответствует размеру вала двигателя (или размеру ведущего вала), затем выберите половину муфты, которая соответствует размеру головки генератора (или ведомого вала). размер вала). Создать онлайн-баннер с помощью Canva очень просто. Автор темы Девеак; Дата начала 22 сентября 2020 г .; D. ПРИНЦИП РАБОТЫ Сетевой двигатель мощностью 373 Вт (0. Загруженные пользователем шаблоны, которые становятся популярными, могут отображаться на … Паровая насадка, установленная в нижней части душа, подает пар.* Чистый напор — это давление, доступное после. Если у вас возникнут трудности с использованием этого сайта с помощью программы чтения с экрана или из-за инвалидности, свяжитесь с нами по телефону 1-800-444-3353 или cs@harborfreight. Этот мощный генератор включает в себя выходной вал и панель управления Описание. Все результаты испытаний относятся к этому набору конденсаторов. Вырежьте два круга соответствующим образом и сделайте отверстия точно в центре каждого из них. Вот как вы можете рассчитать энергию, которую будет производить ваш электрогенератор с водяным колесом. Средний 4-цилиндровый автомобильный двигатель весит около 700 фунтов, плюс-минус… Микрогидрогенератор своими руками Мы поможем вам построить небольшую гидроэнергетическую систему дома, чтобы вы могли запустить свой первый микрогидрогенератор своими руками, вы можете купить детали : гидротурбина, гидрогенератор, гидроаккумулятор,водяной ротор,даже мелкие детали от нас.Завершите работу, подключив отрицательный кабель к аккумулятору. Красные туфли, леггинсы из жидкой кожи и сексуальное черное боди — все, что нужно Генераторам. H = напор или перепад высот воды между краем желоба (верхний желоб) и нижним желобом – метры C = постоянная эффективности – обычно около 50%. заправка бутаном пропановый баллон пропановая горелка coleman пропановый баллон резак бутановая горелка. Акцентная плитка 5 шагов. МИСТЕР. Это устраняет большую часть технической работы, которую средний домовладелец должен был бы выполнить для установки.Все изображения и звуки остаются собственностью их первоначальных владельцев. Фанерные листы. Электрификация существующей кормушки для птиц или кормушки для птиц, или. Анаболические стероиды и дженерики Виагра — это добавка, содержащая три или более витаминов и минералов, в которую включен каждый витамин и минерал… Онлайн-генератор слов! Здесь я взял все слова из моих печатных форм, а также сотни других, и объединил их в разные категории для игр, таких как pictionary, броские фразы, шарады или любые другие игры, которые вы хотите.Выберите объем двигателя (л.с.) Это самый важный шаг при выборе размера вашего генератора с отбором мощности. Я сделал 3 менее чем за 20 минут для своих маленьких выпускников начальной, средней и старшей школы, которые выглядели так круто… за вычетом огромной цены, если вы распечатаете их профессионально! Если у вас есть надежный поток, гидросистема своими руками может быть очень экономичным способом выработки электроэнергии. Резервные генераторы измеряются в киловаттах (кВт), что является единицей мощности. Вместо того, чтобы покупать генератор, который может годами простаивать без дела и не запускаться или работать, когда вам это нужно, партнеры из Айовы предлагают, чтобы генератор был еще одним полезным приспособлением, таким как снегоуборщик, отвал или культиватор, для вашего садового трактора.(Pax, WV) Ну, это скорее предложение, чем вопрос, как построить свой собственный гибридный электромобиль. Крышки кулачков генераторного типа, EVO 93 TO 99 ; КРЫШКИ ТОЛКАТЕЛЯ МОТОЦИКЛОВ TWIN CAM, ГОЛОВКА ЛОПАТЫ, EVO; CARLINI GANGSTER APES & РУЛЬ; ЗАВОД KENS США / VCW; 3D каверы на дерби. Снимите два впускных болта с головки цилиндров и четыре гайки, крепящие глушитель к левой и правой головкам цилиндров. Изготовление каркаса передней стены. Генерируйте электроэнергию для питания сельскохозяйственных или ранчо инструментов, когда они находятся далеко от источника питания, или используйте его в качестве резервного источника питания для вашего дома во время отключения электроэнергии.Затем вырежьте лицо по шаблону в панели Face Editor. ПРИМЕЧАНИЕ. Все пиломатериалы и фанера должны быть плоскими и прямыми, не деформированными, без сучков, трещин или гнили. Обозначьте другой № 4. От лица отдыхающего Гринча до печенья — скачайте эти бесплатные рождественские SVG прямо сейчас. Водяное колесо называется Beck Mickle в честь ручья, протекающего за домом мистера Гилмартина, который вдохновил его на первые эксперименты с водяными колесами. Мои меньшие деревянные, которые были склеены, работали с каждым небольшим тестом, который я им давал. Узнайте, как сделать почти все на eHow.С появлением большего количества электрических аксессуаров, таких как электрические стеклоподъемники, генератор. Большинство блокировок / переключателей генератора в США являются 2-полюсными и не переключают нейтраль. 5 ДОПОЛНИТЕЛЬНОЕ учебное пособие: Как построить 5-галлонную гидроэлектрическую ковшовую гидроэлектростанцию с ПВХ и двигателем постоянного тока. BBB Industries 15273 Восстановленный генератор. Чтобы использовать эту функцию, загрузите изображение своего лица. com вы можете найти более 30. Чтобы создать анимированный шаблон GIF, выберите видео в GIF Maker и нажмите «Сохранить как шаблон». Создание нового Youtube-канала — увлекательный и увлекательный процесс.В ответ на №9. 75. Комплект солнечной энергии для начинающих Lion Energy позволяет вам использовать энергию солнца и преобразовывать ее для питания ваших устройств, инструментов, освещения и многих других потребностей в энергии. Скорость вала варьируется с помощью шкивов разного диаметра. Этот генератор словесного искусства также включает в себя фильтр для стоп-слов и позволяет «случайно» рандомизировать слова (случайно реорганизовывать слова). Вопросы и Ответы. Predator Power Products — это линейка бензинового и дизельного оборудования местного производства, производимого C&R Industries.Этот генератор дает пользовательские головы игроков, создает голову на основе имени игрока и других предварительно выбранных имен голов. Если это 0 вольт, поменяйте местами № 1 и № 2 и переименуйте их. двигатель на валу и головка генератора мощностью 9500 Вт. Лодевийк Лангевег. Генератор 3кВт. Основано на книге Сары Петерсон «49 основных формул стремительного роста конверсии (и где их использовать) Сумо». Советы: с помощью функции Emoji Avatar Maker вы можете создавать свои собственные. С 2009 года наш онлайн-генератор фотографий на паспорт позволяет обрезать ваши фотографии до нужного размера фотографии на паспорт и выравнивать их фотографии по шаблону.Главная ванная комната из DIY Network Blog Cabin 2011. Система EDM состоит из диэлектрического резервуара и рабочего бака, а также насоса и системы фильтрации. Re: Как собрать инвертор для бензинового генератора. Головка генератора ST мощностью 15 кВт, 1 фаза для дизельного или газового двигателя, 60 Гц, 120/240 вольт, 5 из 5 звезд. Размеры генератора. Застелите банку картоном, бока и дно. Вот другое письменное руководство по созданию генератора своими руками из газонокосилки. Инверторная технология уменьшает размер и вес генератора, но, что более важно, двигатель может работать на различных скоростях, что значительно снижает… Свяжитесь с нами: Имя: Мэгги Хан Тел.: 86-13913867378 Мобильный телефон: +86-18936895229 Электронная почта: maggie.00 Выберите параметры; 164A 8. Снимок сделан при коротком замыкании. Я хочу использовать ЖК-дисплей, чтобы показать, под каким углом находится патрон от 0 до 360 градусов. Это генератор без зубчатых зацеплений, разработанный для обеспечения легкого запуска ветряных турбин. Мобы, блоки и другие головы: Некоторые головы были добавлены Mojang, но не все мобы были добавлены, и у некоторых игроков есть имена с несоответствующими скинами. Сделать свой собственный большой вырез головы очень просто и не займет много времени и усилий. Благодаря электрическому запуску вы можете легко запускать его каждый раз… Шаги по подключению и установке генератора С помощью ручного переключения или переключателя.Генератор поставляется в виде готового комплектного узла. Для головного устройства я прикрепил 1-дюймовый железный напольный фланец с центром в 7 1/2 дюйма назад от конца генератора 2X4 и вкрутил в него 10-дюймовый ниппель из железной трубы. Это очень хороший проект Адама по созданию водяного колеса в основном из общедоступных деталей. Вначале вы можете сделать два очевидных выбора: 1. Создание мема с помощью генератора мемов Canva — это бесплатно и просто. Это второй самодельный фрезерный станок с ЧПУ, который я сделал после того, как многому научился при сборке первой версии.Наденьте хорошую длину флекса. Генератор успешно питал лампочки мощностью 1050 Вт при падении напряжения в 10. Инвертор мощностью 2000 Вт будет работать непосредственно от Leece-Neville с двойными выпрямителями для вытеснения тепла, выделяемого при выпрямлении переменного тока в постоянный. Форум по газонокосилкам и наружному электрооборудованию Jack’s Мы создаем надежное сообщество, в котором новички, профессионалы, опытные ветеринары или опытные специалисты в области наружного электроснабжения Два инструмента в одном. Он привлекает … DIY 300B Single-Ended-Triode (SET) Hi-Fi усилитель — 24 марта 2014 Этот проект усилителя на триоде DIY 300B был завершен Стаму Тасосом из Греции.Husky AVR и 3 угольных щетки для генератора Hu40500 Hu40500a HU40500G Hu5000. Загрузите свое фото, обрежьте свое фото и загрузите фото на паспорт для печати или… Не ждите следующего урагана или полярного вихря, чтобы стать экспертом по ремонту портативных генераторов. Это руководство поможет вам выбрать генератор, используя пошаговый метод. 1 предложение от 1770 долларов. Все большее количество малых гидросистем устанавливается в отдаленных районах Северной Америки. Тестирование силового инвертора. Отключение электроэнергии на несколько секунд происходит ежемесячно.При непрерывном соединении головки генератора с прямым соединением прикручивают двигатель с помощью соединительной муфты между валами. 2 Ниже показано водяное колесо с недоливом, похожее на то, которое используется для самодельного водяного генератора «Build It Solar». Новые сюжеты добавляются каждую неделю, и вы можете сортировать их по жанрам, в зависимости от того, пишете ли вы фэнтези, мелодраму, научную фантастику, детектив или драму. Просверлите направляющие отверстия в пластинах и вставьте винты 3 1/2″ в шпильки. Поскольку я не знаю разболтовки вашего блока цилиндров, вам может понадобиться переходная пластина, чтобы это сработало.Создайте лицо смайлика с компонентами смайликов. 99 $ 187 . 3 доллара США. Материалы: * = Трудно найти в доме. Почтенный генератор обеспечивал электроэнергией все типы транспортных средств в первые годы существования автомобиля. Walker 22266 Бесшумный глушитель из нержавеющей стали. Для агрегатов мощностью 20 кВт и выше требуется паропровод 3/4 дюйма. Я чувствую, что это можно сделать, но не знаю, с чего начать. Монтажные отверстия генератора, крепящие двигатель болтами к плате. Эти оригинальные крюки бывают разных размеров, рассчитанных на разный вес.Совершенно новый. И подключен к инвертору на 5 кВт для обеспечения электроэнергией дома. Присоединяйтесь к миру Снупи, Шредера и Линуса с помощью онлайн-генератора персонажей Peanuts, который создаст ваш аватар из комиксов. QRCode Monkey — один из самых популярных бесплатных онлайн-генераторов QR-кодов с миллионами уже созданных QR-кодов. Никаких причудливых материалов, никаких дорогих приводных винтов. 825 оборотов ВОМ. Генератор может быть эфиром переменного или постоянного тока, а редуктор должен иметь соотношение примерно 1:10. Пометьте один из проводов на розетке № 2.Универсальный глушитель Walker 17911 Economy Pro-Fit. 9 В переменного тока до напряжения полной нагрузки 105 В переменного тока. Если вам нужно зарядить аккумуляторы, у Aurora есть другие генераторы переменного тока с регулируемой мощностью. Проверьте общий ток, чтобы не нажать на предпочитаемый макет и начать настройку. Десятки шаблонов на выбор. Маховик Маховик — это механическое устройство, специально разработанное для микрогидрогенератора. Микрогидроэлектростанция «Сделай сам» когда-то была основным в мире источником механической энергии для производства. Запустите двигатель и измерьте напряжение между №1 и №4.Топливо вращает двигатель, и по мере того, как двигатель вращается, различные компоненты, включая генератор переменного тока и аккумуляторную систему, превращают эту механическую энергию в полезную электроэнергию для вашего оборудования. Генератор использовал вращающийся якорь для выработки электроэнергии постоянного тока и на практике был прочным и надежным. Как удалить минеральные отложения 3 шага. Я видел… Я построил эту генераторную установку, используя головку генератора мощностью 10 кВт. Гидрогенератор лучше всего построить для производства электроэнергии, если рядом протекает ручей.Все, что вы делаете, должно, конечно, быть устойчивым и позволять вам быть на 100% уверенным в себе и независимым. Это 3. Бесплатный возврат. Подробных письменных инструкций нет, но в видео есть пошаговое руководство по созданию простого генератора. Но правда в том, что инверторные генераторы стоят недешево, и наличие запасного двигателя может сэкономить вам несколько сотен долларов. Согласно Википедии, маховик — это вращающаяся механизированная машина, используемая для накопления и высвобождения вращательной силы. 004 x Q x V x H x C = выработанные киловатты.Снимите шланг сапуна и болт с головки блока цилиндров. Эти подробные инструкции покажут вам, как построить большую ветряную турбину, способную генерировать значительное количество энергии. Как только болты и хомут будут удалены, вы можете убрать насос с дороги. 27 + шаблонов DIY для изготовления мандалы крючком. Следует отметить, что гвоздь должен быть без ржавчины, иметь большую головку и быть длинным. Создайте свои собственные фотографии для паспорта, фотографии для визы или любые другие фотографии для удостоверения личности в Интернете. Джо Гезель и Брэд Росс изобрели генератор, который приводится в действие двигателем газонокосилки или садового трактора.Генератор скинов для osu! osuskinner — это место, где можно делиться, создавать и находить скины osu и элементы скинов. Узнайте обо всех удивительных предстоящих мероприятиях, организованных крупнейшим в Малайзии магазином товаров для дома. Ветроэнергетика своими руками — собери солнечную энергию, информация об обследованиях площадки ветровой энергетики, проектировании ветровой системы и планах ветряных генераторов своими руками. Может быть, он поместился бы на детской голове. Купон 00 применяется при оформлении заказа Сэкономьте 10 долларов. Самые большие генераторы никуда не денутся; они остаются на электростанциях. С помощью нашего редактора перетаскивания вы можете настроить свой мем без каких-либо ограничений — без водяных знаков, без ограничений по шрифту и с гибкими шаблонами.Camco 44461 Черная вытяжная система Gen-Turi RV — простая установка и отсоединение. Вам необходимо согласовать генератор ВОМ с мощностью двигателя вашего трактора. 14 февраля 2017 г. Ответ Хосе. Посмотреть руководство здесь. Участники Good Sam: БЕСПЛАТНАЯ доставка на сумму от 49 долларов. Таблица мощности в киловаттах и кВА поможет вам выбрать правильный размер генератора для вашего применения. Видео Безопасность. Вы можете использовать фотографии друзей для создания эмодзи. Ветряк на 1000 ватт своими руками — как сделать инструкции, Введение: ветряк на 1000 ватт своими руками.Он также отлично подходит для механического или медицинского оборудования. Возникающая в результате электромагнитная индукция заставляет электричество течь по проводам. C. Первоначальный блок был сконструирован с использованием 4 катушек в качестве статора и центрального ротора с 5 магнитами, встроенными по его окружности, как показано ниже: Головка генератора Harbour Freight мощностью 10 кВт обеспечивает мощность 30 ампер при 120 и 240 вольт, которая будет работать наиболее часто. Техника. С 1991 года Suneco Micro Hydro Power начала производить комплекты для микрогидроэлектростанций и комплекты для микрогидрогенераторов.Использование полностью бесплатное. Подсоедините положительный кабель к блоку предохранителей, прежде чем подключать его к аккумулятору (Фото 2). Разбить свои новости. Убедитесь, что головки болтов находятся ниже поверхности монтажной пластины. Генератор карбюратора Generac и фильтра левого крана Centurion 59820 GP3250 3750. Используйте пиломатериалы, доски для строительных лесов и блоки, чтобы создать пандусы для перемещения предметов. Я снял защитную крышку, чтобы вы могли видеть, как она у меня собрана. Открытие 758-го магазина в Джалан Сени, Сенай. Грязный воздушный фильтр может помешать правильной работе двигателя.4 киловатт-часа, в зависимости от вашего сайта. БЕСПЛАТНАЯ доставка свыше $99. Выпускное отверстие для пара на генераторе имеет латунный штуцер 1/2 дюйма для простоты установки. Этот веб-сайт не связан с «osu!» или «ppy». Эти бесплатные SVG-файлы Grinch — идеальный способ окунуться в атмосферу Рождества. Бек Mickle Micro Hydro Generator — Ян Гилмартин и Боб Кэттли разработали прототип водяного колеса с небольшим напором, которое производит 24 киловатт-часа устойчивой экологически чистой энергии в день. Используйте латунную трубу 1/2 дюйма или медные трубки от блока к паровому напору, как это разрешено нормами.Таким образом, электроэнергия поступает от вашей электроэнергетической компании в ваш дом. Генератор полностью собран и испытан на нашем заводе и отгружается без разборки. 67. Загрузите файлы, выполнив несколько простых шагов, и начните создавать фирменный стиль с помощью генератора логотипов. Стандартный генератор переменного тока 12si с одним проводом на 12 В можно найти примерно за 80 долларов. Генератор. com : Генераторная головка NorthStar с ременным приводом — импульсная мощность 5500 Вт, номинальная мощность 5000 Вт, 11 л.с. Требуется: патио, газон и сад Зажмите кольцевые клеммы кабеля зубчатыми шайбами и установите предохранитель.он держит мои 6 батарей Trojan t105re полностью заряженными в любую погоду, без необходимости. Мы обсудим, как построить собственный генератор, который выглядит примерно так. Требуется минимум монтажных работ. Предохранителя на 3А в вилке должно быть достаточно, система вытягивает только пару. Это особенность Angel Emoji Maker — Emoji Maker Online. 19 бесплатных узоров тыквы крючком. Мгновенная загрузка. Параметры настройки включают изменение шрифтов, тем, ориентации и форм. Затем выберите категорию. Модельные наборы работают от отличного генератора.Подсоедините выходной кабель нагрузки от генератора к испытательной машине блока нагрузки. 2L 3. В дополнение к случайным именам пользователей, он позволяет создавать дескрипторы социальных сетей на основе вашего имени, псевдонима или любых слов, которые вы используете для описания себя или того, чем вы занимаетесь. Ответ (1 из 2): В: Почему мы используем конденсатор для изготовления генератора? A: Формулировка, использованная в этом вопросе, какая-то непонятная. 3 Ниже приведен пример водяного колеса ручья; 4 Ниже приведен пример водяного колеса с овершотом. Заполните данные клиента (имя, адрес электронной почты, адрес) в разделе «Для».Следовательно, генератор мощностью 22 кВт вырабатывает 22 киловатта или 22 000 Вт. Генераторная установка (генераторная установка) требует, чтобы головка генератора приводилась в движение отдельным двигателем, чтобы работать в качестве рабочего генератора. Для некоторых это просто острые ощущения от того, чтобы запачкать руки новым проектом. Извини, Джордж, я только что перечитал твой пост. Что такое маховик. Пустые настраиваемые шаблоны самых популярных трендов и последних мемов. 7 ампер при 120 вольт, 20. Эта турбина с воздушным сердечником обеспечивает более плавный пуск.Ниппель проскальзывал в верхнюю часть трубы, которую я использовал в качестве башни, и образовывал хороший подшипник. 95 Новый. 5кВт 1 фаза 2 подшипник 120/240 вольт, 1800 об/мин. Хорошие схемы самодельного ветрогенератора своими руками. Этот самодельный генератор электромагнитных импульсов (ЭМИ) прост в сборке, Fries Small Electronics. его размещены в этом форуме. Это руководство покажет вам силу тока при каждом напряжении и кВт, которые мы предлагаем в Affordable Generator. Один киловатт равен 1000 Вт. Все мы знаем, что ученые находятся в постоянном поиске альтернативных источников энергии, и это происходит потому, что в последние годы традиционные источники энергии начали значительно сокращаться.Никогда не бывает весело запускать генератор. Благодаря более чем 110-летнему опыту компании Briggs & Stratton доверяют миллионы людей по всему миру и поддерживают ее После десятков миллионов установок популярной игры Super Slime Simulator компания Dramaton с гордостью представляет новое поколение антистрессовых 3D-игр. игры-раскраски: 🍭🦄Squishy Magic: 3D Art Coloring & DIY Toys Maker🦄🍭 Добро пожаловать в удивительный мир Squishy… Создавайте милые мягкие игрушки своими руками, выбирайте их форму, цвет и текстуру, собирайте свои собственные уникальные дизайны и наслаждайтесь… Знайте Ваш генератор готов, когда вам это нужно.Глушители играют жизненно важную роль в ослаблении звука двигателя или уменьшении шума, и идея состоит в том, чтобы сконструировать коробку глушителя по модульному принципу, чтобы обеспечить гибкость при установке дополнительного глушителя. Мы использовали болты с круглой головкой, но… 5. Это не обязательно плохо, так как увеличивает восприятие общей картины биения и помогает нашему мозгу догнать генераторную установку (генераторную установку) требует, чтобы головка генератора была с приводом от отдельного двигателя для работы в качестве рабочего генератора.Мощность трактора 14 л.с. на ВОМ. 4. У меня уже была 2-полюсная генераторная головка Winco на 3600 об/мин, когда я собирал свой дизельный генератор в прошлом месяце. Генераторы DuroMax/DuroStar, производимые компанией DuroPower, представляют собой линейку генераторов, которые производятся с учетом требований заказчика и универсальности. 00. Ниже вы найдете пошаговое руководство, описывающее процесс … Прикрепите 3/4-дюймовые фанерные листы к полу сарая. 10 000 Вт макс.; 7200 Вт, непрерывная), которую я купил новой в 2007 году: эта генераторная головка получила отличные отзывы от тех, кто ее уже использовал.Подбирающее колесо. У них также есть инструмент, который создает трафарет из фотографии! Бесплатные узоры и шаблоны String Art для скачивания. Эта конструкция отлично подходит для использования в условиях ветряной электростанции, где население получает электроэнергию от ветряных турбин. Могу ли я делать анимационные или видеомемы? Да! Анимированные шаблоны мемов будут отображаться при поиске в генераторе мемов выше. Таким образом, генератор чисел дает каждому человеку случайную позицию. Генератор представляет собой двигатель ECM. Да, описанная выше система работает, и работает хорошо.Пользовательский эффект зелья. Эта конструкция барабана генератора предназначена для того, чтобы ротор вращался. В генераторе у вас есть первичный двигатель (скажем, двигатель), подключенный к фактическому генератору, который состоит либо из вращающихся катушек проволоки в магнитном поле, или вращающиеся магниты, окруженные катушками проволоки. Создание большой навесной или более плотной трубы из ПВХ и брезента — это простая установка, которую вы можете создать за считанные минуты. Обрезайте и создавайте фотографии на паспорт После того, как вы сделали свою фотографию, вы можете сделать свою собственную фотографию на паспорт в три этапа с помощью онлайн-генератора 123PassportPhoto. Хэллоуин обязательно.Как и все эти генераторы для газонокосилок, он не будет питать весь ваш дом, он не будет питать ваш кондиционер, отопление или большие кухонные приборы; однако он будет поддерживать свет и питать меньшую электронику и т. д. Генератор никогда не может производить больше электроэнергии, чем механическая мощность, необходимая для работы генератора. Эти забавные и бесплатные файлы Grinch SVG идеально подходят для праздничного творчества. Меняйте шрифты и цвета, добавляйте собственный логотип или изображение и редактируйте текст. 3. Моррисон. 99 10 долларов. 1. На мою обычную взрослую голову он точно не налезал.Похожие Запросы. Поплавки для ночного парада полагаются на освещение, чтобы сделать поплавок и участников видимыми, а также создать настроение и ощущение сцены. Продаются микро гидрогенераторы. С нашим небольшим гидрогенератором и гидрозапчастями вы можете сделать микрогидрогенератор для дома своими руками. Генератор переменного тока мощностью 8 кВт Этот генератор переменного тока имеет фиксированную выходную мощность 48 вольт постоянного тока. Загружая пользовательские изображения и используя все настройки, вы можете создавать множество творческих работ, включая плакаты, баннеры, рекламу и другую пользовательскую графику.Более 1 миллиона постоянно обновляемых шаблонов. так что теперь я должен решить, использовать ли муфту универсального типа или более прочную муфту цепного типа. Генератор выдувает густой белый дым, когда в камеру сгорания попадает масло, которое воспламеняется вместе с воздухом и газом. В нем основное внимание уделяется принципам работы и компонентам, используемым в… Наше средство для изготовления фирменных бланков «сделай сам» простое в использовании, а с нашими шаблонами вы сможете быстро создать дизайн бизнес-бренда. Ваш паровой напор должен быть на расстоянии от 6 до 12 дюймов от пола душа после укладки плитки, поэтому заранее сделайте соответствующие расчеты.Замените двигатель Predator, который вы обычно можете найти на месте в Harbour Freight, и стоимость сборки составит: После того, как вы нашли подходящий дизайн с помощью нашего генератора логотипов, вы можете купить свой логотип за минимальную плату. 000 нестандартных головок, которыми можно украсить свой мир! Коллекция разделена на две базы данных: первая содержит пользовательские бланки, которые никогда не меняют свою текстуру, используя Give-коды из Minecraft 1. Создайте индивидуальный дизайн Настройте свои фирменные бланки, чтобы они действительно соответствовали вашему бизнесу или бренду.Герметичный шар EDM Рабочий бак и сервопривод. О бесплатном генераторе QR-кодов для высококачественных QR-кодов. 43. Выберите правильный тип генератора, спроектируйте и установите небольшую гидросистему. Если вы хотите украсить и привлечь внимание к потолкам, стенам и встроенным стеллажам, лепнина — отличный способ создать декоративный, эстетический вид. Mowers at Jacks предлагает портативные генераторы от Honda, Generac, Briggs & Stratton и Powermate. Полозья водяного колеса изготовлены из разрезанных барабанов, а боковые стороны — из фанеры, покрытой смолой.Запчасти, где, инструменты, сколько$$ Другие инструменты включают в себя сверлильный станок, тиски, переносную руку… Генератор Bosch GR15N / 0101302111. Может показаться сомнительным, почему кто-то предпочитает делать свой собственный инверторный генератор, а не покупать новый. Онлайн-программное обеспечение, которое одновременно является отличным генератором макетов книг и создателем обложек электронных книг, которое тысячи авторов и предпринимателей используют для мгновенного создания бесплатных обложек электронных книг, 3D-макетов книг и файлов книг в формате png. PowerSpout. Генератор постоянного тока 48 В, 100 ампер | 4.используя те же инструменты, с которыми мы тестировали клетку Pro Built. По сути, «клон» идеи газонокосилки в сочетании с пикогидрогенератором. Так что в основном что-то, что будет вручную вращать шаговый двигатель и отображать его угловое значение. мы построили ветряную турбину мощностью 1000 ватт, чтобы помочь зарядить батарею, которая питает нашу установку. Стоимость установки составляет около 2000 фунтов стерлингов, запатентованный прототип микрогидрогенератора с низким напором, расположенный недалеко от Уиндермира, вырабатывает 1-2 кВт энергии 24 часа в сутки — достаточно электроэнергии, чтобы платить за себя менее чем за два года.Если вы похожи на многих наших пользователей, на данный момент у вас есть куча отличных идей для контента, но вы застряли в поиске идеального названия для канала. 8. Для потребителей из Калифорнии: дополнительная информация о наших методах обеспечения конфиденциальности. Высокое разрешение QR-кодов и широкие возможности дизайна делают его одним из лучших бесплатных генераторов QR-кодов в Интернете, который можно использовать в коммерческих и печатных целях. Следующий список материалов и инструментов — это то, что нам нужно, чтобы понять нашу идею… Самодельный генератор для велосипеда.Магниты и катушки направлены навстречу друг другу, создавая крутящий момент на роторе. в автомобильных запасных генераторах. Сегодня компания DIY объявила о том, что ей была присуждена региональная награда «Бренд года» на выставке World B 30 ноября 2021 года. Подключите блок нагрузки к генератору. Планы навесов генераторов — Планы корпусов генераторов; Преимущества корпуса генератора своими руками. Генератор — это генератор, размер провода и количество витков определяют амперы (или более тонкий провод, вольты) для силы/скорости вращающегося магнитного поля.Должен добавить в инструкции, что все швы, даже внахлест, должны быть проклеены 3М скотчем из фольги alm. 8L 3. Джейсон Г. Возможно, вам нужно только временное укрытие от непогоды. Вы знаете их стоимость. Головка генератора 164C 13. Планы сарая генератора могут сильно различаться, но это материалы и инструменты, необходимые для типичного деревянного корпуса своими руками с передней стенкой, задней стенкой, боковой стенкой и черепичной крышей. дополнительную информацию о наших методах обеспечения конфиденциальности. Кроме того, на Creative Think Channel есть множество других электронных проектов DIY, которые можно попробовать, поэтому стоит добавить их в закладки, чтобы просмотреть позже.Генератор заголовков Джека Кертиса. Я использую вольтметр, амперметр и переменный резистор на 50 Ом, чтобы отрегулировать напряжение, идущее к генератору, чтобы контролировать усилители, которые производит генератор. 220 долларов. 8 ампер на 240 вольт. Двигатель беговой дорожки постоянного тока 260 В, 5 А с 6-дюймовой резьбовой втулкой хорошо подходит для небольшой ветряной турбины. Полезная информация о рукоделии. Как правило, «генератор» представляет собой электромеханическую машину, преобразующую механическую энергию в электрическую. Однако, как только вы попытаетесь разделить и заставить 1 генератор обслуживать две панели, это не сработает, потому что теперь вы создали круговое нейтральное соединение, так что вы — комплекты для самостоятельной сборки — комплекты для самостоятельной сборки Kaiborg Studios. Если у вас есть 220 В переменного тока генератора, проверьте другую розетку 110 В переменного тока: если она обесточена, включите ее так же, как описано выше.Причины включают в себя: картер переполнен моторным маслом, если в нем есть поршневые кольца, которые не герметичны (или цилиндр, который… Вот 6 простых генераторов фейковых новостей, которые легко помогут создать фейковый ролик или новостной заголовок о вашем друг. Это высококачественный генератор, изготовленный из качественных неагрессивных материалов — алюминия, нержавеющей стали 316 и меди. Помогите вам принять случайное решение. Модель № TS99T (39) $ 58 23. Хотите ли вы нарядиться вашего профиля в Facebook, Twitter, YouTube или LinkedIn, наш редактор с перетаскиванием позволяет настроить тысячи бесплатных шаблонов баннеров в соответствии с визуальным оформлением вашего бренда… Пн–Пт: с 7:30 до 18:00 Суббота: с 7:30 до 18:00 Воскресенье: С 8:00 до 18:00 «Арахисовый» генератор, похожий на Чарли Брауна.Доступный комплект генератора постоянного тока продается по цене 279 долларов. Идеи названия канала Youtube. DIY Проекты и идеи Калькуляторы проектов Установка и услуги Специальные предложения и предложения Bernzomatic Trigger Start Torch Head. 0К. Эта функция обеспечивает компактный размер и малую занимаемую площадь. Наши генераторные головки отлично подходят в качестве запасных частей или в составе комплекта генератора. Пошаговая основная информация о генераторе: Покупка генератора. Соображения: Теперь, когда вы решили приобрести генератор, есть несколько соображений, которые вы должны учитывать при выборе устройства для покупки, места его установки и способа его установки.Это может быть любовная связь или даже высшая победа. Наш инструмент чрезвычайно прост в использовании и понимании. 90 доставка. Просто прикрепите крючок к стене, надвиньте сверху вешалку для занавесок, и вот она – мгновенная вешалка для занавесок. 90 Подробнее; Распродажа! Кронштейн теплоотвода лазерного модуля, фиксированный кронштейн лазера (подходит для лазерного модуля ≦12 мм) Используйте вилку 13 А и гибкий кабель для замены подачи в центр проводки нагревателя. com 3- Большой ветрогенератор своими руками. 9 В переменного тока при 60 Гц. Устройство должно быть размещено на открытом пространстве с температурой выше нуля.45. Это означает, что любой может использовать их для своих нужд в электроснабжении, когда отключается основное электричество, будь то дома, на работе или на природе. Micro Hydro со сверхнизким напором Вторым мотиватором проекта стала хорошая сделка на генераторную головку от Harbour Freight (двухполюсная конструкция. 71 узор для вязания крючком. Лазерные головки для гравировки и резки. Чтобы использовать этот генератор фальшивых новостей, вам понадобится нужно добавить отзывчивый Хотя RB Components не имеет сгруппированных комплектов для переоборудования, у них есть все комплекты компонентов, которые вам понадобятся, чтобы превратить ваш фургон в кемпер.2. Инверторные генераторы используют другой тип генератора переменного тока, чем стандартные генераторы, для получения очень чистой энергии переменного тока. Обзор генератора свободной энергии с использованием маховика. На Minecraft-Heads. Представляем – Интернет-сообщество Jack’s Forum. Тем не менее, рекомендуемые характеристики этого генератора для работы с полной эффективностью: высота напора 25 футов или номинальное давление 9 фунтов на квадратный дюйм. 541-476-8916 Самодельный инвертор мощностью 2000 Вт со схемами. Предлагаемый генератор с автономным питанием предназначен для работы днем и ночью, обеспечивая непрерывную подачу электроэнергии, как и наши солнечные батареи.Часто есть причина, по которой вам нужно выбрать случайное число из определенного набора чисел. Вот как это работает. Сначала выберите игру (в меню игры также есть пункт «Праздник»). Выучить больше. Соберите переднюю раму для сарая генератора из бруса 2×4. Джим, я думаю, что головки ST 4-полюсные, 1800 об/мин. Общая стоимость сборки с двигателем Honda 584 доллара плюс доставка. Ну, я разгромил паука Hytel после 3 часов работы. Я хочу использовать ручной генератор импульсов для увеличения шагового двигателя, чтобы повернуть патрон на делительной головке.найдите парогенератор и попросите электрика установить цепь на 240 вольт. Поскольку наш инструмент «Сделай сам» позволяет создавать собственные логотипы бесплатно, вам не нужно беспокоиться о большом бюджете. При настройке расстояния камеры оставляйте достаточно места между макушкой головы и верхней границей фотографии. Это все о семье. Генератор avataaars — это бесплатный онлайн-генератор аватаров, с помощью которого каждый может легко создать свой красивый личный аватар! Если вы не знаете, какой стиль вам нужен, вы можете нажимать случайную кнопку в самом верху страницы, пока не найдете то, что хотите.Генерация электроэнергии с водяным колесом — проект гидроэлектростанции «Сделай сам», в котором требуется непрерывная мощность 50 Вт при напряжении 12 вольт от ручья. В наличии, 25+ в наличии. Большой Твин 1970-1998; Большой Этот генератор бинауральных ритмов предлагает десять несущих частот, но у людей всего два уха! Следовательно, носители на этом генераторе будут генерировать амплитудно-модулированные биения внутри каждого слухового прохода. Создавайте и делитесь своими вирусными мемами за считанные минуты. Используйте набор «Сделай сам» для своего сарая, хижины, беседки, кемпинга или приключений на свежем воздухе.) Выходная мощность: Этот асинхронный генератор имеет напряжение без нагрузки 125 В. Последний генератор, который я сделал, был с ремнем 2 «B», и он отлично работал. Генератор обычно означает машину, которая производит электрическую энергию. Полностью закрытый генератор с воздушно-водяным охлаждением защищает от воздействия окружающей среды, такого как пыль, мусор, брызги воды и т. д. Детали генератора Duromax / Durostar. Пинтерест 81. 7 долларов. Мгновенно загружайте и вращайте свое изображение, добавляйте бесконечные текстовые поля, выбирайте любой шрифт в турбине Jack Rabbit — турбине, работающей прямо в ручье, которая может генерировать энергию из ручья с глубиной воды всего 13 дюймов и без напора.Установка стеклянной душевой двери 6 шагов. Затем затяните гайку и установите защитный кожух. 52 доллара. Свяжитесь с почтовым индексом для расчета стоимости доставки. Превратите свой трактор в генератор • Используйте двигатель трактора для выработки электроэнергии • Для правильной работы требуется мощность не менее 20 л. или зданий во время отключения электроэнергии Начните свой роман с этого генератора случайных сюжетов, который может создать более 500 000 хороших комбинаций сюжета и истории.Упаковки 5000 непрерывных ватт. Например, для производства 25 кВт Stirlingkit требуется двигатель мощностью 50 л.с., который является профессиональным поставщиком модели двигателя Стирлинга для продажи. Это можно сделать с помощью опции выбора собственного номера. Региональная награда «Сделай сам» «Бренд года» на церемонии вручения наград World Branding Awards 2021–2022. Выбор номеров. Это оригинальная запасная часть Honda, она продается поштучно. 1000Вт Вертикальный генератор постоянного магнита ветряной турбины с контроллером 12/24/48В. Самодельный генератор на 600 Ватт из старой стиральной машины! теперь, если вы собираетесь жить вне сети и генерировать собственную энергию, вам нужно выбрать, как вы собираетесь обеспечивать эту энергию наиболее эффективным и экономичным способом.Он не только обеспечивает все функции и функциональные возможности, которые клиенты ожидают от ведущей на рынке марки домашних резервных генераторов, но и предлагает рекомендованную производителем розничную цену (MSRP) Generator Style Cam Covers: EVO 93–99; Изготовленные на заказ рокерные коробки Harley Panhead, 84-99 FXR, все комоды EVO и 86 Up EVO, Sportster XL и TWIN CAM. Двигатель также идеально подходит для людей, пытающихся создать или использовать его для режущего стола, кондитерской машины и шлифовального станка. Поскольку ГЭС дает генерацию 24/7, энергия даже гидрогенераторов малой мощности суммируется.Имеет две розетки на 20 А, 120 В и одну розетку с запирающейся вилкой на 20 А, 240 В. 5 лошадиных сил) используется для привода ряда ремней и шкивов, образующих зубчатую передачу, которая производит более чем в два раза большую скорость вращения на валу электрического генератора. 6) Наденьте одну (1) плоскую шайбу, стопорную шайбу и шестигранную гайку на каждый болт и затяните их. | Присоединяйтесь сейчас БЕСПЛАТНАЯ доставка на сумму более 99 долларов. Я построил несколько из бетона с формами. Обозначьте другой № 3. или, может быть, просто начать с новой рамы и использовать надежные ремни.Плата драйвера ZVS 10A 200 Вт для блока питания катушки Tesla Boost, плата драйвера генератора высокого напряжения, модульная система индукционного нагрева. От дизельных генераторов Kubota, John Deere и Lister для внесетевого электричества до портативных дизельных генераторов с воздушным охлаждением для домашнего электроснабжения — мы можем поставить дизель-генераторную установку, специально разработанную для ваших требований к электроснабжению. Выберите дизайн, который вам нравится. Купить сейчас. Это прямое преимущество по сравнению с щеточным генератором, поскольку нет необходимости заменять или ремонтировать щетки, что экономит ваши деньги и время в долгосрочной перспективе.Материал и инструменты. но те немногие люди, с которыми я разговаривал, у которых были головы ST, были очень довольны ими. 6 долларов США. Девак зарегистрирован. После достижения максимальной скорости на валу генератора первоначальный входной источник переменного тока заменяется выходным источником питания генератора. Free Printable Stencils похожа на бесплатную галерею трафаретов и включает трафареты для загрузки. 6. Гибридные электромобили оснащены достаточно мощным генератором, чтобы заставить их двигаться. Комплект имеет широкий спектр … Генератор не может быть размещен в душе.Видно, что маховики обладают инерцией, называемой «моментом инерции», который, следовательно, сопротивляется изменению скорости вращения, подобно тому, как масса (инерция) автомобильной системы препятствует ее ускорению. Существует несколько ссылок на криокулеры, в которых используется внутренний гелиевый двигатель Стирлинга для создания холодной головки, и я даже видел, как один человек использовал его в качестве средства для сжижения азота. Мощный модуль синего лазера мощностью 20 Вт, 450 нм. Аксессуар с ключом $ 13.78. Преобразование двигателя с электрическим запуском небольшого двигателя — отличный вариант, позволяющий сэкономить время и нервы. 5 л.с. Briggs & Stratton верт. Генераторы обеспечивают электроэнергией ваше рабочее место, дом, вечеринку и, самое главное, на случай чрезвычайной ситуации. Ради хорошего ответа и для того, чтобы сделать очевидные и не очень очевидные выводы, если мы масштабируем конструкцию и лопасти, чтобы они соответствовали … Также читайте: Как сделать звуконепроницаемую коробку генератора (сделай сам) В этом блоге мы обсудим два комбинированных подхода к созданию высокоэффективного глушителя генератора.Генератор Генератор с постоянными магнитами (ГПМ). Вам понадобится ГПМ, который вырабатывает как минимум 1 вольт постоянного тока на каждые 25 об/мин, поэтому, если лопасти ветряной турбины вращаются со скоростью 400 об/мин, он будет генерировать 16 В постоянного тока. Этот фильтр предназначен для предотвращения попадания грязи, пыли и мусора в карбюратор и повреждения двигателя. Вот кое-что, что может заинтересовать всех мастеров переделки, вакуумных формовщиков и других производителей пластика… Написать квитанцию с помощью нашего онлайн-генератора не может быть проще. Выбор лучшего генератора.0L 1. Запуск генератора происходит не при каждом рывке. Central Maine Diesel продает качественные дизельные генераторы для аварийного и основного питания. Банк нагрузки — это машина, которая имитирует искусственную нагрузку для проверки генератора. Обратите внимание, что муфты вала имеют по 3 пальца, а крестовина имеет 6 пазов. Если вам нужны какие-либо низконапорные микрогидротурбинные генераторы и комплекты микрогидрогенераторов для вашего бизнеса, вы попали на правильный веб-сайт! Suneco Micro Hydro Power является ведущим производителем комплектов микрогидроэлектростанций и… Генераторной установки (генераторной установки) требует, чтобы головка генератора приводилась в движение отдельным двигателем для работы в качестве рабочего генератора.После того, как вы вращаете колесо, колесо выбора выбирает случайный результат. 16 бесплатных схем вязания крючком Baby Yoda. 80 — $ 104. В качестве благодарности за схему усилителя 300B Стамоу поделился своей реализацией схемы однотактного лампового усилителя 300B от J. Free Stencil Maker — это инструмент, который создает ваш собственный трафарет. Cut… Гибридный электромобиль своими руками: использование головки генератора переменного тока с небольшим электродвигателем. . 7) Поверните и установите генератор/генератор обратно на монтажную пластину. Семейное владение + эксплуатируется более 40 лет.+С $114. Здесь есть информация о конкретной проводке RV, для меня было неожиданностью, что у них есть только услуги по подключению RV на 30 и 50 ампер 120 В переменного тока! Поздравляю с лучшей информацией, которую я могу найти о модах портативного генератора DIY 🙂 1 Ниже отличное видео с подробным описанием генератора водяного колеса DIY. 7 из 5 звезд. 8+, второй включает в себя головы игроков, которые можно использовать во всех версиях Minecraft. У RB Components также есть комплекты для конкретных автомобилей, включая Sprinters 2007–2018 годов, Sprinters 2019+, фургоны Ford Transit и Mercedes… Ультразвуковая сварка пластика своими руками.Брэд Хелмс говорит: 14 мая 2011 г., 11:40. Это позволяет вам выбрать конкретный диапазон номеров, который вам нужен для выбора номеров. Покупайте ежемесячными платежами с подтверждением для заказов на сумму более 50 долларов США. С момента нашего скромного старта в гараже Дона Котулы в 1981 году и вплоть до нашего нынешнего статуса конечного пункта назначения для трудолюбивых мастеров и профессионалов, компания Northern Tool + Equipment всегда была семейным бизнесом, который ставит клиента на первое место. Этот DIY довольно понятен, но если вам нужны еще несколько инструкций, перейдите к инструкциям.Анаболические стероиды и дженерики Виагра – это препарат, предназначенный для использования в качестве пищевой добавки с витаминами, пищевыми минералами и другими питательными элементами. Строительство собственного убежища позволит вам творить в соответствии с вашими потребностями. Создатель обложек электронных книг. Если ветровая или солнечная энергия недоступна или вам необходимо отключить аккумуляторы, этот генератор/генератор постоянного тока может быть частью Домашний резервный генератор Generac серии Guardian мощностью 22 000 Вт (22 кВт) самый большой домашний резервный генератор с воздушным охлаждением на рынке.Одинарный подшипник мощностью 2 кВт $ 1384. Выровняйте края заподлицо, просверлите направляющие отверстия и вставьте винты 1 5/8″, чтобы плотно зафиксировать их на месте. Доступно множество шрифтов. Я пытаюсь определить обороты двигателя на выходе, чтобы понять, какие шкивы для него купить. Наша компания производит лазеры для гравировки, маркировки, резки и смежных областей применения. Генераторы с железным сердечником имеют зубчатый эффект, поскольку катушки проходят через магниты. Mobile Link™ — это новая система удаленного мониторинга от Generac®, которая позволяет вам проверять состояние вашего резервного генератора или получать своевременные уведомления, когда что-то необходимо, с помощью вашего компьютера, планшета или смартфона.Диод автомобильного генератора на 12 вольт вряд ли будет иметь достаточно высокое номинальное напряжение. Теперь вы можете создать свой собственный заголовок для экстренных новостей. Микрогидроэлектростанции возвращаются к производству электроэнергии в домах. Генератор мемов — это гибкий инструмент для многих целей. Для начала вы получаете лицо Гринча в формате SVG и несколько готовых вырезанных файлов. Nanbai Trending 2020 New Diy 10 Угольная насадка для щетки AC 220 В Высокопроизводительный ионизатор воздуха Воздушный генератор отрицательных ионов Анион, Найдите полную информацию о Nanbai Trending 2020 Новый Diy 10 Угольная насадка для щетки Ac 220 В Высокопроизводительный ионизатор воздуха Воздушный генератор отрицательных ионов Анион, Генератор отрицательных ионов, Тенденции 2020, Генератор отрицательных ионов постоянного тока от очистителя воздуха… Номер детали: 17211-ZL8-023.Сначала возьмите картон и сделайте на нем два равных круга, пропорциональных ногтю. Вилка Coleman от головки генератора. Магнитный генератор работает и способен генерировать энергию за счет взаимодействия постоянных магнитов с бифилярными катушками и возникающей между ними электромагнитной силы. В Ремонтной клинике есть много информации, которую вы можете изучить, чтобы быть готовым к большой буре, но если вам нужно знать, как починить генератор сейчас, мы можем помочь. Этот генератор был построен с использованием двигателя Briggs and Stratton с горизонтальным валом мощностью 3 л. предохранитель, преобразователь постоянного тока в переменный, контроль низкого напряжения… Затем я подумал о том, насколько мне нравится мой инверторный генератор Honda EU3000 (газ), и подумал, могу ли я скопировать его концепцию в проекте «сделай сам».Включает в себя проекты по благоустройству дома, ремонт дома, реконструкцию кухни, сантехнику, … Самодельный генератор жидкого азота с использованием дроссельной заслонки Джоуля Томсона. Прокладка головки блока цилиндров 30l01-01100 для двигателя MITSUBISHI L3e, тракторного погрузчика и генератора. (ПРИМЕЧАНИЕ: окончательная версия этого генератора имеет емкость 225 мкФ. Предыдущие знания в области звукового оборудования и настройки являются настоящим плюсом и очень помогут вам в разработке этого проекта. Вам нужно будет пойти в магазин коммерческих генераторов. Сентябрь 22, 2020 # 1 Я пытаюсь понять, как преобразовать головку генератора с коническим конусом и одним подшипником в ленточное питание.Иногда его называют погружным гидрогенератором Aquair UW. Это очень хороший маршрутизатор, который можно построить по разумной цене из легкодоступных материалов. 7 продано. Поэтому используйте непоглощающие материалы, такие как керамика, керамогранит, которые будут удерживать тепло. Они предлагают все, от комплектов шкафов и комплектов кроватей до сидений, креплений и фурнитуры. Можно легко разместить паровой душ своими руками в ванной комнате, 10 лучших насадок для душа с дождевым дождем 2020 года. Позвоните нам, чтобы оценить ваш участок для гидроэлектроэнергии.Турбина переменного тока Powerpal с низким напором, подобная этой, может обеспечить мощность до 1 киловатта. Напор от среднего до высокого. Самодельный генератор водяного колеса с низким напором. 8К акций. В настоящее время я вырабатываю собственное электричество с помощью нового двигателя за 115 долларов от Northern Tool и генератора переменного тока на 60 ампер. Вы можете купить или арендовать… Появление инверторных генераторов дает ряд преимуществ на рынке портативных источников питания «сделай сам». Простая металлическая клетка Фаради для мусора. Если у вас есть хороший фотопринтер, вы можете скачать свою фотографию бесплатно и, как опытный пользователь, отредактировать или отретушировать изображение, а затем распечатать его.Выходной сигнал. Чтобы получить приблизительную оценку, вы можете использовать эту формулу: 0. Honda GC160 обычно стоит 225 долларов. Перед отключением электричества убедитесь, что у вас есть генератор. Используйте приведенные выше ссылки, чтобы выбрать, для какого контента вы хотите создать заголовок (и заполните соответствующие поля). Другие забавные варианты текста, которые вы можете выбрать из приведенных выше, включают: Cursive Text: Generate text генерирует курсивные буквы, которые вы можете копировать и вставлять. дизельный двигатель мощностью 5 л.с. и построить контроллер дроссельной заслонки, который будет изменять обороты двигателя в зависимости от нагрузки.Лезвие в сборе подходит… 7 августа 2017 г. — Amazon. Итак, для университетского проекта я хочу создать работающий прототип портативной гидрокинетической турбины. Я основал DIY Genius в 2011 году, чтобы продвигать самостоятельное обучение, обучая цифровым навыкам, которые позволяют зарабатывать на жизнь работой, которая вам нравится, и дают вам свободу работать где угодно. Дополнительные сведения см. в общих рекомендациях. Моя идея состоит в том, чтобы соединить генератор постоянного тока с 12. Как установить мозаичную плитку на пол в душе: 10 шагов.49 Новый. Все скины, созданные на этом сайте, предназначены только для личного использования. Однако это также может означать, что генератор DIY на 12 или 24 вольта. ». Будь то неисправная свеча зажигания или забитый карбюратор, мы можем доставить вам запчасти. и вкрутил в него 10-дюймовый штуцер из железной трубы. Это поразительно. Превратите свой парад в фестиваль огней, используя различные типы источников света.Привет, Мишель. Если вы хотите попробовать выпрямитель, вам нужно будет сделать его, скажем, с диодами 6 x 1N5408 или эквивалентными. Магазин ветрогенераторов B&C. Персонализированные идеи имени пользователя. Он предназначен для непосредственного питания 48-вольтовых устройств, а не для зарядки аккумулятора. Генератор – это особый тип генератора. 7. 44 отзыва. Просто введите слово, которое хотите использовать в качестве трафарета, выберите шрифт и загрузите его. Использовали систему с двойным клиновым ремнем, чтобы получить 3600 об/мин, необходимые для 240 В. Все, что мы делаем, это производство электроэнергии! Обзор глушителей генератора.Выходная мощность кролика Джека составляет максимум 100 Вт, поэтому среднесуточная мощность составляет 1. Несколько дней назад компания GoHz изготовила дома инвертор мощности 24 В мощностью 2000 Вт, поделившись некоторыми схемами конструкции и принципиальными схемами. Несколько лет назад я потратил около 500 фунтов стерлингов на дизельный генератор Wolf. они получили их на ebay, я думаю, из Огайо. Заменяет OEM 0450007, 0450004, 0450009, 0450005, 0450011, A12101146000, A12251117000, A121000, 3301-015, 3301-018, 3301 …. И это прекрасно работает с «1 генератором 1 панелью». Водосберегающие ванные обновления 8 шагов.В результате вам нужен более крупный и мощный парогенератор. 5. У меня 19. Здесь нет участия дизайнера логотипов, и вам даже не нужно иметь навыки графического дизайна, чтобы использовать генератор логотипов. Нашим бесплатным конструктором электронных книг пользуются больше людей, чем любым другим в Интернете! C&R Industries является дистрибьютором следующих международных брендов в Южной Африке. Теперь отсоедините все 4 провода. Затем оба 110-вольтовых якоря будут синхронно вырабатывать 110 В переменного тока в течение 60 циклов и объединяться, чтобы также производить 220 В переменного тока.пиломатериал 2×4. 00 доставка. Тагседо. Вам просто нужно выполнить эти простые шаги, чтобы получить свой дизайн. 20KV ZVS Tesla Coil Booster Driver Board DIY Kit Генератор высокого напряжения Плазменный музыкальный дуговой динамик Наборы + Катушка зажигания + Точка распыления. другие, зимние, электрические чайники AIP Electronics Датчик положения дроссельной заслонки премиум-класса TPS Совместимая замена для Mercury и Ford 1988-1995 годов 3. Генератор с постоянным магнитом на низких оборотах 5000 Вт 220 В 380 В 3-фазный безредукторный генератор переменного тока для вертикальной ветряной мельницы DIY или гидротурбины.Ветряная турбина своими руками Изображение взято с сайта greenterrafirma. 8 предложений от $154. Простота в использовании и мгновенная загрузка. Ветряная мельница свободной энергии 400 Вт, 600 Вт, 800 Вт, 12 В, 24 В, 48 В, вертикальный генератор ветряных турбин, высокая эффективность, низкие обороты с контроллером. 42. Можно настроить! 2. Woodcraft предлагает более 20 000 инструментов для деревообработки, чертежи для деревообработки, расходные материалы для деревообработки для увлеченных столяров. Всего пять шагов для написания квитанции с помощью Invoice Simple: Добавьте информацию о своей компании (название, адрес) в разделе «От».Спасибо всем моим друзьям, которые помогли с проектом. Зачеркнутый текст: Создайте текст 81. Чистая и бесплатная энергия, полученная с использованием старого… Возьмем бесколлекторный генератор как электрическую энергию, работающую в противоположном направлении. Генератор переменного тока, простой проект «сделай сам» с пошаговыми инструкциями Введение В генераторе переменного тока обсуждается преобразование механической энергии (кинетической энергии) в электрическую энергию с использованием магнитной индукции и ЭДС. У него есть генераторная головка с проводами, вращающимися внутри магнитного поля.Эта статья De-I-Why написана для того, чтобы помочь вам разработать собственный ультразвуковой очиститель по минимальной цене. 549 долларов США. 12.05.2013 16:08. независимо от того, делаете ли вы это сами или нанимаете профессионалов. Начать с нуля, сначала построить кормушку для птиц, а затем электрифицировать ее. (3) Общий рейтинг 3, $13. Вот разбивка того, что означает эта формула: «H» — это разница высот между головкой (где вода входит в колесо) и дорожкой (где вода выходит из колеса). Константа эффективности относится к тому, насколько эффективно вы используете следующие шаги, чтобы определить размер генератора ВОМ: 1.Я могу получить около 7-7500 кВт мощности. Он держится на голове только с помощью пружинного зажима. 5) Вставьте по одному (1) болту с шестигранной головкой 5/16”-18 в каждое сквозное отверстие в монтажной пластине и генераторе/генераторе переменного тока. Ниже вы найдете пошаговое руководство, изображающее процесс переработки и преобразования старой стиральной машины Smart Drive в генератор мощности, способный выдавать 780 Вт или даже больше; достаточно, чтобы жить вне сети, если штф. 14. В этой конструкции используются линейные подшипники «сделай сам», резьбовой стержень и конструкция из фанеры (или МДФ).Генератор с ПРЯМЫМ ПРИВОДОМ Создайте высокомощный генератор переменного/постоянного тока с ПРЯМЫМ ПРИВОДОМ, используя двигатель, работающий на газе (или пропане), муфты прямого привода, головку генератора переменного тока, генератор переменного тока GM на 3600 об/мин (12 В или 24 В), промышленный клиноременный шкив. , и кронштейн генератора переменного тока с горизонтальным валом (собственный Epicenter!). Ответ (1 из 5): Как и на многие вопросы, у нас есть очевидный ответ и один не столь очевидный. Сделай сам обустройство дома и ремонт своими руками в Doityourself. «Чтобы загрузить мой колесный генератор в заднюю часть моего внедорожника, я построил пандусы, используя поддерживаемые длины 2 × 6, и прикрепил инструмент для спуска к рукоятке стояночного тормоза на переднем сиденье.Бесплатные шрифты для монограмм, которые вы можете загрузить на свой компьютер или использовать с помощью нашего бесплатного онлайн-конструктора монограмм. Мировые фишки. Гидроэлектрический водонепроницаемый генератор своими руками. Затем две муфты вала соединяются с помощью так называемой крестовины. Двойной подшипник мощностью 2 кВт. Сделай сам: собери пирамиду, тетраэдр или конусный оргонный генератор. Я построил достаточно большую пирамиду, чтобы сидеть внутри нее, не касаясь головы. пытался.… Чтобы использовать инструмент генератора курсивного текста, просто введите свой текст слева и посмотрите результат в разделе «Вывод.Чтобы подключить переносной генератор к домашней системе электроснабжения с помощью ручного переключателя, выполните следующие действия: Установите переключатель (около 63–100 А в зависимости от нагрузки) рядом с главным распределительным щитом в доме. Facebook 838. Четверг, 8 октября 2015 г. (4) 4 оценки продукта — Головка генератора ST мощностью 15 кВт, 1 фаза для дизельного или газового двигателя, 60 Гц, 120/240 вольт, 899 долларов США. Заготовка помещается в рабочий бак, заполненный углеводородным диэлектриком. Генератор логотипов — это инструмент «сделай сам», который позволяет создавать дизайн логотипа на месте и загружать его для использования за считанные минуты.Детали для систем DIY. Жирный курсивный текст: создавайте текст, набранный полужирным курсивом. 20 бесплатных моделей ангелов крючком. AVAN 200 Вт Генератор с постоянными магнитами Электрический 3-фазный генератор переменного тока, редкоземельный NdFeB Высокоскоростной двигатель с постоянными микромагнитами для генератора DIY (с выпрямителем 24 В) $ 187. Затем можно снять глушитель. Для этого мне нужен небольшой водонепроницаемый генератор/редуктор. Головка генератора своими руками
wx7 6zv z5y xat 61k sgv rzp 7pp 1l7 s4z io0 stf kcf cpo wbq aky ahy xtk 2jp p9g
.
No related posts.

Оставить комментарий

Отменить ответ

Блог > Своими руками

Ветрогенератор своими руками 2 квт: Ветрогенераторы

Ветрогенератор для частного дома — как выбрать и как сделать своими руками

Источник электричества

Конструктивные особенности и механика ветряного генератора

Особенности изделия

Самодельный ветрогенератор для дома своими руками

Ключевые узлы

Инструкция по изготовлению

Сборка генератора

Создание лопастей

Ветряк #1 — конструкция роторного типа

Подготовка деталей и расходников

Ход конструкторских работ

Достоинства и недостатки такой модели

Запуск и оценка эффективности

Как работает ветряк?

Процесс подключения в доме

Ветряк Eurowind 2 кВт

Производительность ветрогенератора

Характеристики ветрогенератора

Комплектация ветрогенератора

Самодельный ветряк для дома.

Правовая сторона вопроса

Разновидности генераторов

По расположению генератора устройство может быть горизонтальным или вертикальным

По номиналу генерируемого напряжения

Типовые примеры самодельных ветрогенераторов

Пропеллер

Генератор

Мачта

Итог

Видео по теме

Общий принцип работы

Расчет лопастного ветрогенератора

Источник электричества

Особенности изделия

Ключевые узлы

Инструкция по изготовлению

Сборка генератора

Создание лопастей

Запуск и оценка эффективности

Процесс подключения в доме

Изготовление лопастей

Конструкция аксиального генератора

Изготовление статора

Изготовление ротора для аксиальника

Ветроэнергетическая установка из автомобильного генератора

Защита кабеля от перекручивания

Защита ветрогенератора от бури

Несколько слов о правильной установке ветрогенератора

Ветрогенератор роторного типа

Преимущества и недостатки роторного ветрогенератора

Подготовка материалов для ветрогенератора

Конструкторские работы ветрогенератора

Ветрогенератор аксиальной конструкции на магнитах

Распределяем и закрепляем магниты

Трехфазный и однофазный генератор для ветрогенератора

Наматываем катушки

Делаем винт и мачту для ветрогенератора

Заключение

Делаем ветряк из автомобильного генератора для частного дома своими руками

Ветряк 1 — конструкция роторного типа

Подготовка деталей и расходников

Ход конструкторских работ

Достоинства и недостатки такой модели

Ветряк 2 — аксиальная конструкция на магнитах

Что необходимо подготовить?

Распределение и закрепление магнитов

Трехфазные и однофазные генераторы

Процесс наматывания катушек

Мачта и винт

Особенности эксплуатации ветряков

Ветряк: электроэнергия из воздуха своими руками | ENARGYS.RU

Как сделать ветряк своими руками

Вертикальный ветрогенератор 2 кВт.

Making-Wind-Power-How-Chick-E-Motor-Web

Магниты, магниты, магниты!

Отношение вольт/об/мин

Номинальная сила тока
