Водяной пескоструй своими руками: что такое водяной пескоструй и как выбрать гидропескоструйный аппарат? Очистка насадкой с водой и виды водных пескоструев

Опубликовано в Своими руками
/
3 Июн 1988

Содержание

пескоструй из мойки высокого давления

Пескоструйная насадка, изготовленная своими руками и используемая для установки на серийный аппарат Karcher, позволит вам превратить такое оборудование в полноценную пескоструйную установку, полезную во многих ситуациях. Большая часть моечных аппаратов Керхер работает под высоким давлением, поэтому их технических возможностей вполне хватит для подачи через такую насадку песка. Отличие такого самодельного устройства от классического пескоструя станет заключаться в том, что песок через его насадку будет подаваться вместе с водой, но это не является критичным для многих ситуаций.

Комплект для мокрой пескоструйной очистки «Керхер»

Как работает насадка для пескоструйной установки

Принцип работы любой пескоструйной установки заключается в том, что абразивный материал из специального бункера поступает в насадку под воздействием потока воздуха, подаваемого под высоким давлением. В серийных установках для создания такого давления, за счет которого струе песка, выходящей из насадки, сообщается кинетическая энергия значительной величины, используется отдельный компрессор.

В случае с аппаратом для мойки Karcher для этих целей будет использоваться встроенное в него пневматической оборудование. В качестве насадки для такого оборудования можно использовать серийный пистолет, специально предназначенный для оснащения пневматических очистных установок, но чтобы не тратить деньги на подобное устройство, его без особого труда можно изготовить и своими руками.

Чтобы ваша самодельная пескоструйная насадка, которую вы будете использовать для установки на аппарат Керхер, была эффективной и не давала сбоев в работе, для ее изготовления необходимо использовать качественные материалы.

Принцип работы установки мокрой пескоструйной очистки ржавчины

Конечно, собранное таким образом оборудование с большой натяжкой можно рассматривать в качестве полноценного пескоструя, но для выполнения с его помощью очистки различных поверхностей струей воды, смешанной с песком, оно вполне подходит. При использовании такого пескоструйного устройства очень важно придерживаться двух рекомендаций:

  • в качестве рабочей жидкости лучше использовать дистиллированную воду, что позволит избежать коррозии металлических элементов насадки;
  • песок, который будет применяться в качестве абразива, должен быть очень мелкой фракции и тщательно просеянным.

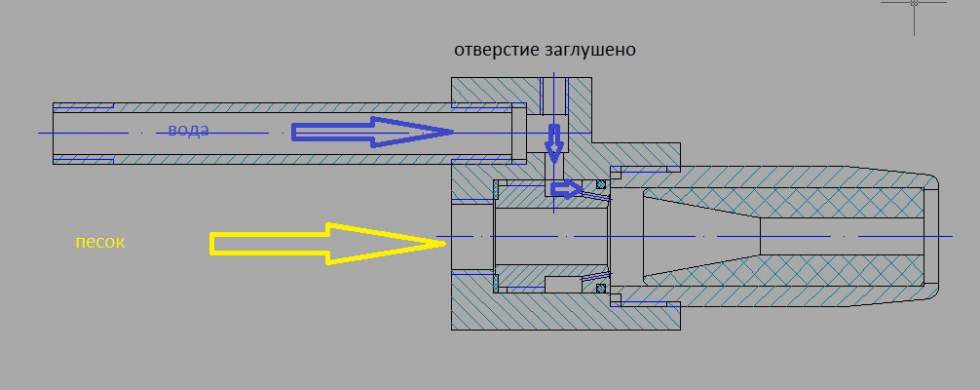

Схема насадки для пескоструйной обработки (нажмите для увеличения)

Собранный своими руками аппарат для пескоструйной обработки, базовыми элементами которого являются минимойка Керхер и самодельная насадка, будет работать по следующей схеме.

  • При нажатии на пусковую кнопку на пистолете насадки вода под высоким давлением, созданным компрессором, проходит мимо отверстия заборного шланга, другой конец которого помещен в бункер с песком. Таким образом, в заборном шланге создается вакуум.
  • Под воздействием вакуума из бункера в основной шланг всасывается песок, где он и смешивается с потоком воды.

Для того чтобы минимизировать расход песка и довести данный параметр до значения 30 кг абразива на обработку участка поверхности диаметром 70–80 см, схему конструкции данного оборудования необходимо дополнить кранами и дозаторами.

Самодельный смеситель из водопроводных кранов и тройников

Изготовление самодельной насадки

Для того чтобы превратить минимойку Karcher в эффективную пескоструйную установку при помощи самодельной насадки, вам потребуются следующие конструктивные элементы:

  • сопло, через которое в зону обработки будет подаваться смесь воды с песком;
  • спусковой крючок;
  • армированный шланг, который будет способен выдержать высокое давление;
  • дозатор, необходимый для того, чтобы сделать расход абразивного материала более экономным.

Схема насадки: 1 – резьба; 2 – камера низкого давления; 3 – сопло; 4 – фитинг для подачи песка; 5 – место соединения двух частей насадки; 6 – плавный сужающийся переход

На сопло, если вы собираетесь использовать свое устройство для пескоструйной очистки регулярно, лучше всего приобрести насадку, изготовленную из керамики. Такая насадка, постоянно находящаяся под воздействием абразивного материала, прослужит вам намного дольше, чем ее металлический аналог.

Самодельная водопескоструйная насадка

Детали насадки: 1 – пистолет; 2 – форсунка; 3 – держатель форсунки; 4 – сопло пескоструйное

На эффективность работы пескоструйного аппарата с самодельной насадкой, которой вы оснастите мойку Керхер, огромное влияние оказывает качество изготовления сопла. Приступать к самостоятельному созданию такого элемента стоит только в том случае, если у вас есть возможность высверлить точное отверстие в металлическом стержне, диаметр которого составляет не менее 15 мм.

Но если такой возможности нет, то лучше приобрести заводское сопло, от качества изготовления которого будет зависеть работа всего аппарата. Целесообразность приобретения серийного сопла состоит еще и в том, что некоторые модели таких изделий уже сразу оснащаются спусковыми крючками.

Выбирая шланг, длина которого должна составлять не менее 2-х метров, следует обращать внимание только на армированные изделия. Объясняется это не только тем, что такой шланг будет работать под высоким давлением, создаваемым компрессором, но также и тем, что на его внутренние стенки будет постоянно воздействовать абразив, который быстро приведет в негодность неармированное изделие.

Приступая к сборке и креплению насадки для оснащения аппарата для мойки Karcher, следует придерживаться следующего алгоритма действий:

  • на сопле вашей самодельной насадки посредством резьбового соединения необходимо зафиксировать керамический или металлический наконечник;
  • дозатор, при помощи которого вы будете регулировать поток водно-песчаной смеси, поступающей под высоким давлением из сопла, следует закрепить на металлическом или керамическом наконечнике насадки;
  • шланг, по которому из бункера будет подаваться песок, нужно закрепить с обратной стороны сопла, для чего используются штуцер и хомут соответствующего диаметра.

Схема работы и пример изготовления насадки для забора песка

Выполняя сборку и установку насадки для Керхера, следует учитывать то факт, что все элементы такого устройства будут работать под высоким давлением, создаваемым компрессором аппарата. Именно поэтому всем формируемым соединениям необходимо обеспечить максимальную герметичность и надежность. Выполнить это требование несложно, если делать такие соединения с использованием специальной фум-ленты.

Есть еще одна хитрость, которая позволит вам экономить абразивный материал. Заключается она в следующем: очистку необходимо выполнять над специальной емкостью с решеткой, в которую будет собираться отработанная смесь воды и песка. Такую смесь можно будет использовать повторно, опустив в нее конец армированного шланга, который соединен с соплом аппарата. Решетка на верхней части этой емкости должна быть обязательно, она необходима для того, чтобы удерживать отходы обработки и не дать им попасть в водно-песчаную смесь.

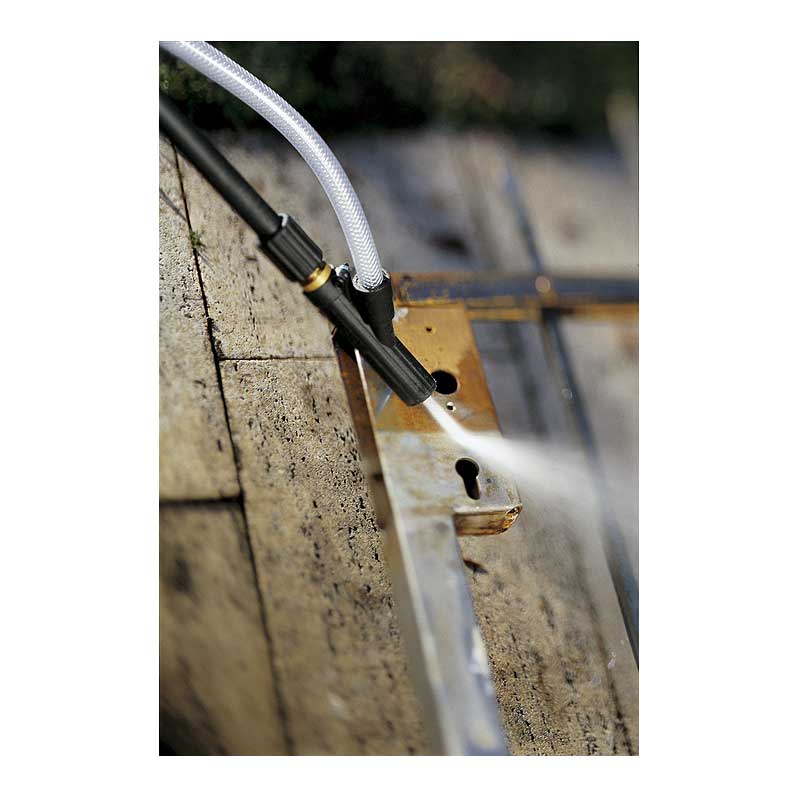

Мойка Керхер с пескоструйной насадкой в работе

Для чего можно использовать самодельный пескоструйный аппарат

Эффективность использования пескоструйной установки с самодельной насадкой, собранной на базе аппарата Керхер (Karcher), обеспечивается тем, что песок, смешанный с водой, подается из сопла под высоким давлением, которое создает встроенный компрессор устройства. Обладая значительной кинетической энергией, такая струя абразива способна эффективно выполнить очистку различных поверхностей.

На очистку пропанового баллона от ржавчины и краски уходит не более 5 минут

Самодельный пескоструй, собранный на базе мойки Karcher (Керхер), можно с успехом использовать для решения следующих задач:

  • очистки поверхностей от различного рода загрязнений;
  • удаления с поверхностей старых покрытий: краски, клея, строительных смесей и др.;
  • удаления с металлических поверхностей участков, подверженных коррозии;
  • зачистки металлических поверхностей перед выполнением их дальнейшей обработки.

Несмотря на простоту своей конструкции, самодельная насадка для аппаратов Керхер, предназначенная для выполнения пескоструйной обработки, проявляет высокую эффективность при очистке различных поверхностей.

То, что такая насадка является удобным и эффективным приспособлением, хорошо демонстрирует видео ее применения. Такое видео, как и ролики по изготовлению и сборке подобного устройства, можно без особых проблем найти в сети.

Рекомендации по безопасному использованию насадки

Используя самодельную насадку на аппарат Karcher для выполнения пескоструйной обработки, следует придерживаться требований по технике безопасности при работе с таким оборудованием. В процессе использования аппарата Karcher для мойки из его сопла подается только вода, не способная нанести вред здоровью оператора. В случае применения насадки для пескоструйной обработки из наконечника такого устройства кроме воды под высоким давлением подается еще и песок, который может серьезно травмировать человека, управляющего таким оборудованием. Именно поэтому при использовании подобной насадки важно строго придерживаться следующих правил безопасности:

  • выполнять обработку следует только в специальной одежде закрытого типа;
  • обувь, в которой производится обработка при помощи такого аппарата, также должна быть закрытой;
  • все работы по пескоструйной очистке лучше выполнять на открытом воздухе.

Средства защиты при работе с пескоструйной установкой

Учитывая тот факт, что при использовании аппарата Керхер и самодельной пескоструйной насадки обработка осуществляется при помощи смеси песка и воды, применять в таких случаях средства защиты лица и дыхательных путей совершенно не обязательно.

Приступая к изготовлению пескоструйной насадки своими руками, следует учитывать, что эффективно работать она будет лишь в том случае, если компрессор вашей минимойки Karcher способен выдавать струю воды под достаточно высоким давлением.

Шланг должен иметь длину не менее 2 метров и обязательно быть армированным. Обусловлено это тем, что абразивный материал, в данном случае — песок, быстро приведет в негодность обычный шланг.

Что касается дозатора, то он нужен для экономного расходования абразивного материала. Следует отметить, что некоторые модели сопла продаются вместе со спусковым крючком.

Собрать насадку можно, следуя такому алгоритму:

  • к соплу крепится керамическая или металлическая насадка посредством резьбы;
  • с другой стороны сопла устанавливается шланг посредством хомута и штуцера;
  • на конец керамической насадки крепится дозатор.

Обратите внимание, что все стыки деталей должны быть герметичными. Заделать их можно при помощи специальной фум-ленты.

Схема пескоструйной насадки

Для экономии песка можно использовать резервуар с решеткой. Для этого понадобится шланг армированного типа. Его начало следует прикрепить к емкости с водой и абразивным материалом. Конец должен выходить в поддон для сбора уже отработанного песка. Таким образом, можно существенно экономить расход песка.

Процесс очистки проводится за счет высокого давления воды. Как следствие этого, песок подается под сильной кинетической энергией и просто «отбивает» частички грязи, краски, коррозии и прочего.

При помощи такого нехитрого приспособления можно тщательно и максимально быстро очищать практически любую поверхность даже после сильного повреждения ржавчиной.

Насадка на пескоструйный аппарат

Техника безопасности

Даже, невзирая на то, что работа с пескоструем производится при помощи специальной насадки, элементарные правила безопасности следует применять. Так как поток абразивного материала подается под довольно-таки сильным давлением, по неосторожности можно получить травму. Чтобы этого не произошло, следует применять на практике такие правила:

  • работать только в закрытой спецодежде;
  • обувь должна быть закрытой;
  • производить очистку лучше на открытом воздухе.

Что касается средств защиты лица и дыхательных путей, то в данном случае они необязательны. Можно вполне обойтись рабочим комбинезоном и закрытой обувью.

Техника безопасности при работе с пескоструем

Соорудить пескоструйный аппарат своими руками несложно, если подойти к этому делу правильно. Тем более это просто сделать, если уже есть специальные насадки и мойка с хорошим давлением. В таком случае можно сэкономить на покупке компрессора.

Если делать такой аппарат своими руками вам не хочется, или по каким-то причинам нет возможности, вы можете просто приобрести уже готовую насадку для пескоструя или сам аппарат. Но выйдет это значительно дороже, чем при самостоятельной сборке.

[democracy]

[democracy]

Автор: Баранов Виталий Петрович

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

пескоструй из мойки высокого давления

Пескоструйная насадка, изготовленная своими руками и используемая для установки на серийный аппарат Karcher, позволит вам превратить такое оборудование в полноценную пескоструйную установку, полезную во многих ситуациях. Большая часть моечных аппаратов Керхер работает под высоким давлением, поэтому их технических возможностей вполне хватит для подачи через такую насадку песка. Отличие такого самодельного устройства от классического пескоструя станет заключаться в том, что песок через его насадку будет подаваться вместе с водой, но это не является критичным для многих ситуаций.

Комплект для мокрой пескоструйной очистки «Керхер»

Как работает насадка для пескоструйной установки

Принцип работы любой пескоструйной установки заключается в том, что абразивный материал из специального бункера поступает в насадку под воздействием потока воздуха, подаваемого под высоким давлением. В серийных установках для создания такого давления, за счет которого струе песка, выходящей из насадки, сообщается кинетическая энергия значительной величины, используется отдельный компрессор. В случае с аппаратом для мойки Karcher для этих целей будет использоваться встроенное в него пневматической оборудование. В качестве насадки для такого оборудования можно использовать серийный пистолет, специально предназначенный для оснащения пневматических очистных установок, но чтобы не тратить деньги на подобное устройство, его без особого труда можно изготовить и своими руками.

Чтобы ваша самодельная пескоструйная насадка, которую вы будете использовать для установки на аппарат Керхер, была эффективной и не давала сбоев в работе, для ее изготовления необходимо использовать качественные материалы.

Принцип работы установки мокрой пескоструйной очистки ржавчины

Конечно, собранное таким образом оборудование с большой натяжкой можно рассматривать в качестве полноценного пескоструя, но для выполнения с его помощью очистки различных поверхностей струей воды, смешанной с песком, оно вполне подходит. При использовании такого пескоструйного устройства очень важно придерживаться двух рекомендаций:

  • в качестве рабочей жидкости лучше использовать дистиллированную воду, что позволит избежать коррозии металлических элементов насадки;
  • песок, который будет применяться в качестве абразива, должен быть очень мелкой фракции и тщательно просеянным.

Схема насадки для пескоструйной обработки (нажмите для увеличения)

Собранный своими руками аппарат для пескоструйной обработки, базовыми элементами которого являются минимойка Керхер и самодельная насадка, будет работать по следующей схеме.

  • При нажатии на пусковую кнопку на пистолете насадки вода под высоким давлением, созданным компрессором, проходит мимо отверстия заборного шланга, другой конец которого помещен в бункер с песком. Таким образом, в заборном шланге создается вакуум.
  • Под воздействием вакуума из бункера в основной шланг всасывается песок, где он и смешивается с потоком воды.

Для того чтобы минимизировать расход песка и довести данный параметр до значения 30 кг абразива на обработку участка поверхности диаметром 70–80 см, схему конструкции данного оборудования необходимо дополнить кранами и дозаторами.

Самодельный смеситель из водопроводных кранов и тройников

Изготовление самодельной насадки

Для того чтобы превратить минимойку Karcher в эффективную пескоструйную установку при помощи самодельной насадки, вам потребуются следующие конструктивные элементы:

  • сопло, через которое в зону обработки будет подаваться смесь воды с песком;
  • спусковой крючок;
  • армированный шланг, который будет способен выдержать высокое давление;
  • дозатор, необходимый для того, чтобы сделать расход абразивного материала более экономным.

Схема насадки: 1 – резьба; 2 – камера низкого давления; 3 – сопло; 4 – фитинг для подачи песка; 5 – место соединения двух частей насадки; 6 – плавный сужающийся переход

На сопло, если вы собираетесь использовать свое устройство для пескоструйной очистки регулярно, лучше всего приобрести насадку, изготовленную из керамики. Такая насадка, постоянно находящаяся под воздействием абразивного материала, прослужит вам намного дольше, чем ее металлический аналог.

Самодельная водопескоструйная насадка

Детали насадки: 1 – пистолет; 2 – форсунка; 3 – держатель форсунки; 4 – сопло пескоструйное

На эффективность работы пескоструйного аппарата с самодельной насадкой, которой вы оснастите мойку Керхер, огромное влияние оказывает качество изготовления сопла. Приступать к самостоятельному созданию такого элемента стоит только в том случае, если у вас есть возможность высверлить точное отверстие в металлическом стержне, диаметр которого составляет не менее 15 мм. Но если такой возможности нет, то лучше приобрести заводское сопло, от качества изготовления которого будет зависеть работа всего аппарата. Целесообразность приобретения серийного сопла состоит еще и в том, что некоторые модели таких изделий уже сразу оснащаются спусковыми крючками.

Рекомендации по безопасному использованию насадки

Используя самодельную насадку на аппарат Karcher для выполнения пескоструйной обработки, следует придерживаться требований по технике безопасности при работе с таким оборудованием. В процессе использования аппарата Karcher для мойки из его сопла подается только вода, не способная нанести вред здоровью оператора. В случае применения насадки для пескоструйной обработки из наконечника такого устройства кроме воды под высоким давлением подается еще и песок, который может серьезно травмировать человека, управляющего таким оборудованием. Именно поэтому при использовании подобной насадки важно строго придерживаться следующих правил безопасности:

  • выполнять обработку следует только в специальной одежде закрытого типа;
  • обувь, в которой производится обработка при помощи такого аппарата, также должна быть закрытой;
  • все работы по пескоструйной очистке лучше выполнять на открытом воздухе.

Средства защиты при работе с пескоструйной установкой

Учитывая тот факт, что при использовании аппарата Керхер и самодельной пескоструйной насадки обработка осуществляется при помощи смеси песка и воды, применять в таких случаях средства защиты лица и дыхательных путей совершенно не обязательно.

Приступая к изготовлению пескоструйной насадки своими руками, следует учитывать, что эффективно работать она будет лишь в том случае, если компрессор вашей минимойки Karcher способен выдавать струю воды под достаточно высоким давлением.

Насадка на «Керхер» для пескоструя обязательно включает армированный шланг длиной не менее двух метров. Не стоит приобретать шланги без дополнительного усиления каркаса — они не способны работать под давлением в несколько атмосфер. Изделие сомнительного качества порвется довольно быстро.

к содержанию ↑
Алгоритм действий

Чтобы изготовить насадку своими руками, нужно действовать таким образом:

  • зафиксировать наконечник сопла посредством резьбы;
  • присоединить дозатор для регулировки подачи воды с абразивом на насадку;
  • совместить емкость с песком и основное устройство при помощи шланга, хомута, штуцера нужного размера.

Прикручивать все элементы конструкции надо крепко, правильно, ведь они будут претерпевать влияние давления, создаваемого компрессором. Стыки должны быть полностью герметичными, и для их укрепления можно применять ФУМ-ленту. Чтобы сэкономить, все работы лучше производить над емкостью с решеткой, на которой удобно помещается обрабатываемое изделие. После воду с песком можно собрать и применять повторно, опустив в нее шланг для забора раствора.

к содержанию ↑

Рекомендации по безопасному использованию насадки

Чтобы не нанести себе вред, необходимо работать с мойкой высокого давления и насадкой с соблюдением мер безопасности, иначе водно-песчаная смесь способна стать причиной травматизации. Преимуществом такого приспособления перед обычным пескоструйным пистолетом является отсутствие пыли, осаждающейся в легких, поэтому необходимости в респираторе нет. Но нужно следовать таким советам:

  • надевать прочную спецодежду;
  • быть в удобной закрытой обуви;
  • проводить очистку изделий на улице, а не в помещении.

При наличии мойки «Керхер» или ее аналога самостоятельно соорудить пескоструйный агрегат несложно. Это сэкономит средства и позволит производить качественную обработку поверхностей при каждой возникающей потребности.

Мокрый пескоструй — Сообщество «Кулибин Club» на DRIVE2

Итак, ржавым корытам «надежным внедорожникам каких больше не делают» необходимо тщательное обслуживание. Железо старое, от ржавчины никуда не денешься.
Качественно устранить ее нам поможет пескоструй.
Классический пескоструйный аппарат обычному пользователю не доступен в связи с необходимостью огромного компрессора, который в разумный ценник «для гаража» никак не влазит.
Альтернативу придумал Керхер (а может и не керхер).

Но так как у меня не понятная китайская мойка всего на 120 бар, то керхеровская установка никак не подойдет.
Вместе с тем у нас в городе такую штуку просто никто не продает, а ждать из интернет магазина долго.
Сразу возникла мысль, что явно же конструкция там простая и кто-то уже должен был что-то подобное собрать из говна и палок.

Ну конечно, водномоторники же без них не могут. На их форуме был найден чертеж:

Ссылочка на первоисточник: forum.motolodka.ru/read.php?f=1&i=924518&t=924518

Что и было собрано из какихто железяк, валяющихся в углу, и с помощью сварки и болгарки:

Девайс не презентабельный, первая пробная версия выглядела вот так:

Песочек я сыпал в бутылку 🙂 Первый запуск сделал это:

Запуск оказался более чем успешным, прям не верилось, что все так просто и приятно 🙂

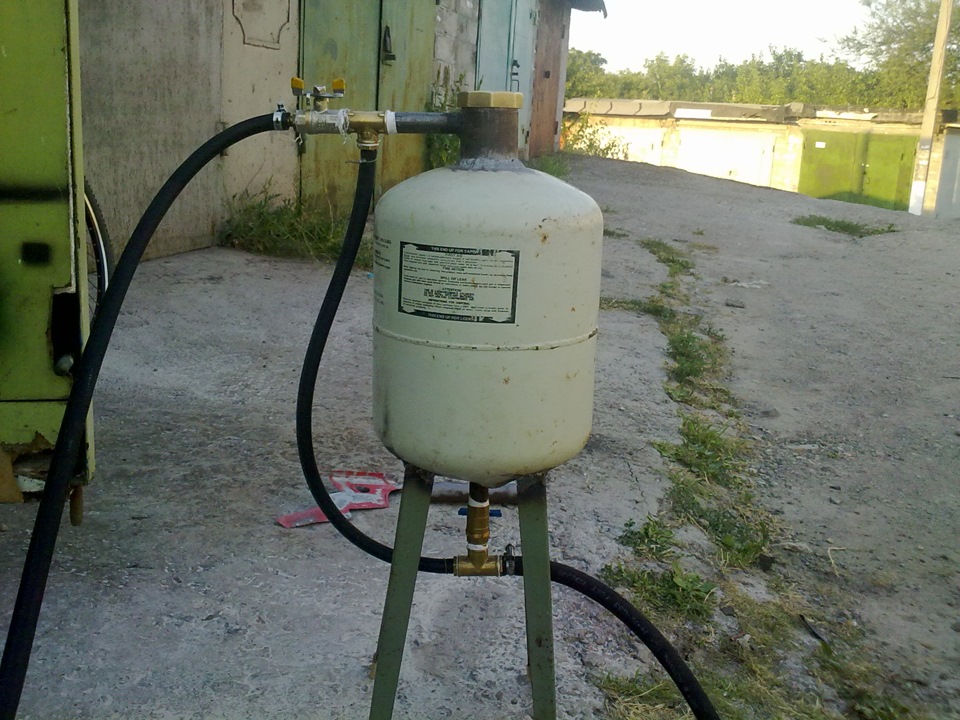

А вот конечный вариант установки:

И пример ее работы:

как сделать самостоятельно, области применения и меры безопасности

Насадка на Керхер для пескоструя может быть выполнена своими руками, что значительно облегчит выполнение многих видов работ и сэкономит средства. Пескоструй превратит обычный агрегат для мойки в полноценную машину.

Практически все оборудование Karcher способно работать с подачей высокого давления, что позволяет подавать через специальную насадку мелкий абразив — песок. Такая самоделка будет отличаться от оригинального устройства только тем, что абразивное вещество выходит вместе с водой, но для выполнения многих работ это условие не критично.

Принцип работы

Принцип работы пескоструйной машины или устройства заключается в подаче песка в специальную насадку. Поступает абразив из специального контейнера, за счет воздуха под высоким давлением. Для создания такого мощного аэропотока пескоструйная машина оснащена компрессором, который и сообщает кинетическую энергию песку. Для аппаратов типа керхера характерно оборудование с пневматикой.

С небольшими затратами можно изготовить насадку для пескоструя, отлично подойдет родной пистолет. Главное — не экономить на качестве материалов. Эффективность работы будет гораздо выше, и прибор будет работать без сбоев и нареканий. Используйте достойные и качественные материалы.

Ошибочно считать, что такая пескоструйная насадка способна полноценно заменить профессиональный аппарат. Но очистку разных поверхностей она вполне потянет. В работе необходимо учитывать некоторые рекомендации:

  • использовать дистиллированную воду — это убережет от коррозии металлические детали конструкции;
  • абразив должен быть мелкозернистым и просеянным.

Деталь, изготовленная самостоятельно, будет функционировать по следующему принципу:

  1. Вода под воздействием высокого давления, создаваемого при помощи компрессора, будет проходить вдоль заборного отверстия шланга, который другим концом помещается в специальный контейнер с песком. Такая схема необходима для создания вакуума в заборном шланге.
  2. Вакуум помогает абразиву продвигаться в основной шланг, в котором происходит смешивание песка с водным потоком. Таким образом, песок подается вместе с водой.

Для лучшей функциональности и продуктивности агрегата нужно усовершенствовать конструкцию, добавив в нее дозаторы и краны. Эти дополнения сократят расход песка. Наилучшими значениями будут тридцать килограмм абразива на площадь очищаемой поверхности 0,8 метров.

Процесс изготовления насадки

Самодельная насадка для керхера способна превратить моечную установку в функциональный пескоструйный агрегат для домашнего использования. Понадобится следующий комплект расходных материалов:

  • шланг, способный выдерживать высокое давление воды;
  • крючок для спускового механизма;
  • дозатор для экономии расхода абразива;
  • сопло, в которое будет выходить смесь воды и песка.

Совет: если вы планируете регулярное использование пескоструйной насадки для керхера, то лучше всего отдать предпочтение керамике. Это обусловлено тем, что абразив воздействует на насадку из металла более агрессивно и срок ее службы гораздо короче, чем у керамического аналога. От качества сопла будет зависеть продуктивность работы аппарата.

Не экспериментируйте с самодельным изготовлением сопла, если вы в этом вопросе не профессионал. Необходимо точно просверлить отверстие с нужным диаметром. Рынок насыщен готовыми деталями и расходными материалами достойного качества, по приемлемым ценам, поэтому лучше приобрести их. К тому же у готовых деталей в комплекте уже есть спусковой механизм — крючок.

Шланг, который вы будете использовать, должен быть не меньше двух метров в длину, быть прочным и армированным. Через него будет проходить поток воды с высоким давлением, которое создаст компрессор. Прочность важна еще из-за того, что агрегат будет работать с абразивом, поэтому изделие сомнительного качества не прослужит долго.

Алгоритм действий
  1. При помощи резьбы фиксируется наконечник на сопло.
  2. На насадку также закрепляется дозатор, регулирующий подачу песчано-водной смеси.
  3. Контейнер с песком соединяются посредством шланга, для этого используются подходящие хомут и штуцер.

Учитывайте: компрессор керхера создает высокое давление, которое будет воздействовать на все элементы в вашей конструкции. Поэтомузакреплять и устанавливать их нужно надежно и правильно. Всем деталям и соединениям нужно обеспечить максимум герметичности. При любых соединениях лучше всего использовать уплотнительную герметизирующую фум — ленту.

Для наибольшей экономии песка следует подготовить специальную емкость с решеткой. Над ней нужно проводить необходимую очистку поверхности при помощи пескоструйной насадки. Водно-песчаная смесь будет скапливаться в этой емкости. Эту смесь можно использовать еще раз, если опустить в нее заборный армированный шланг. Решетка, покрывающая емкость, нужна для удерживания отходов от очистки, чтобы они не загрязняли смесь песка и воды.

Области применения

Высокое давление, создаваемое компрессором керхера, позволяет выбрасывать через сопло струю воды, смешанную с песком, и таким образом эффективно и быстро очищать многие поверхности.

Пескоструйная насадка с легкостью позволит вам справиться с некоторыми задачами в очень короткие сроки:

  • очистка различных поверхностей от сложных загрязнений;
  • удаление строительных смесей, клея, краски, лака;
  • очищение металла от ржавчины и коррозии;
  • проведение зачистки металлических изделий для последующей обработки.

Простота конструкции и легкость самостоятельного изготовления смогут значительно облегчить и увеличить качество выполняемых вами работ. Такая насадка сэкономит ваше время и силы.

Меры предосторожности

При работе с аппаратом, на котором установлена пескоструйная насадка, нужно соблюдать определенные меры предосторожности. Водно-песчаная смесь способна привести к травмированию.

  1. при работе с аппаратом одевайте спецодежду, она защитит от травмирования;
  2. используйте закрытую и удобную обувь;
  3. выполняйте работы по очистке на улице.

Так как обработка и очистка загрязненных поверхностей происходит при помощи песка и воды, нет необходимости в использовании респиратора.

Пескоструйка своими руками

Пескоструй часто используют для обработки кузова машины перед покраской. Как абразив используется смесь из песка и воздуха, которая образуется в баке устройства. Подается смесь под большим давлением, которое генерирует компрессор. Пескоструйный аппарат применяют не только для очистки кузова, но и для сдирания старого лакокрасочного покрытия, нанесения гравирования на металл или стекло. Самодельная пескоструйка с помощью наждачной бумаги займет несколько дней или недель, а использовав подобное устройство можно получить желаемый результат за два – три часа. Приобрести простой аппарат можно в ближайшем торговом центре стройматериалов, но стоит он не маленьких денег. В нашем случае мы разберемся как собрать пескоструй своими руками и удачно использовать.
Обработка пескоструем
[contents h4 h5]

Нужные материалы

Пескоструйный пистолет своими руками изготавливается разными методами, но классические материалы для монтажа используются такие:

  • Компрессор;
  • Пульверизатор;
  • Шаровой кран;
  • Большая пластиковая бутылка;
  • Фитинг.

Эти элементы, которые нужные чтобы сделать пескоструйку можно встретить в большинстве домашних мастерских. Однако компрессор найдется не у каждого и нужно приобрести этот недостающий элемент. Он относительного дорогой, но все равно дешевле, чем целый аппарат для пескоструйки. Так что если вы соберете гидропескоструйный аппарат своими руками, то выгода в плане экономии окажется достойная. Однако на выборе источника давления нужно остановиться тщательнее – он обязан быть только с ресивером. Эта камера создает поток воздуха так, чтобы он был одинаков и давление принципиально не изменялось на протяжении процесса очистки. Самодельный аппарат зависит от постоянной подачи, поэтому нужно обязательно об этом позаботиться.

Возможные варианты

Перед тем, как покупать песок и начинать строить устройство нужно изучить какая может быть схема пескоструйного аппарата. Если аппарат требуется для проведения декоративных мероприятий, обработки стекла или ювелирного железа, то для этого лучше подойдет самодельная пескоструйная камера. Это устройство выглядит как небольшая камера, размер которой пропорционален размеру деталей, что нуждаются в обработке. В том случае, если вы нуждаетесь в большой пескоструйке для очистки кузова автомобиля или цельных металлических конструкций и подготовки для грунтовки и окраски, то здесь нужна не камера, а ручной пескоструйный пистолет. В этом случае потребуется отдельное помещение и защитная одежда для работы.

Также при проектировании следует учитывать то, как часто предполагается использовать устройство. Если предполагается пескоструйная обработка своими руками в масштабах близких к организации бизнеса, то мощности собираемого устройства придется уделить должное внимание. Чем чаще нужен работающий аппарат, тем больше нужна мощность. Главное, чтобы самодельный компрессор для пескоструя правильно и своевременно охлаждался в процессе работы.

Также принцип работы пескоструйного аппарата зависит от того, какая предполагается обработка:

  1. Инженерная. В этом случае пескоструйка с водой своими руками используется раздельно, по двум рукавам и смешивание происходит только в наконечнике. Технически такой аппарат проще сконструировать, однако элементы устройства мелкие и трудные в обращении;
  2. Напорная. В этом случае пескоструйка своими руками подает струю песка и воздуха сразу вместе. Из сопла вылетает сразу напорная струя и скорость, развиваемая в таком аппарате крайне высока. В этом случае получается, что за короткий срок можно вычистить и отпескоструить большую поверхность.

Изготовление аппарата

Сделать пескоструйку своими руками лучше в виде пульверизатора, который выглядит как небольшая рукоять с двумя соплами. Соответственно, из одного подается песок, а из другого воздух под высоким давлением. Наконечник, который выбрасывает струю абразива лучше покупать из стойких металлов:

  • Карбид;
  • Вольфрам;
Качественные сопла для пескоструя

Сопло для пескоструя своими руками также изготавливается, но все-таки лучше купить готовый, чтобы постоянно не переделывать. Чугун и керамика стираются крайне быстро и эффект получиться посредственный. Некоторые рекомендуют делать сопло для пескоструя из свечи зажигания, но для этого требуются определенные умения.

Сделать пескоструй невозможно без пистолета, поэтому диаметр ручки с соплом нужно делать одного размера. Бутылка из пластика крепиться сверху ручки, служит для хранения абразива, в то время, как водяной пескоструй подается из нижней части. После того, как конструкция соберется следует присоединить пульверизатор к источнику давления, что подает сжатый воздух. Принцип работы выходит понятным – кислород под давлением, что создается компрессором попадает во внутреннюю полость пластиковой бутылки с песком и после выходит в двойник. После того, как воздух смешивается с песком он выталкивается. Для удобства, чтобы сделать пескоструйный аппарат своими руками практичнее, сюда разрешается встроить кран, который мог бы регулировать поток песка. Как видим, изготовление пескоструйного аппарата своими руками не так сложно, как кажется на первый взгляд.

Устройство камеры

Пескоструйный аппарат своими руками выполняется также и в виде камеры – закрытого устройства, что предназначено для отделки небольших по размеру деталей. Выглядит он как ящик продолговатого типа, который самостоятельно вариться из железных уголков или же покупается готовым. В любом случает стальной лист, который выполняет роль стен в этой конструкции должен быть толщиной не менее двух миллиметров. Также в конструкции камеры должны предусматриваться небольшие окна для того, чтобы можно было визуально следить за происходящим внутри. Чтобы самодельный пескоструйный аппарат своими руками получился эффективным окошко лучше сделать сверху, оттуда лучше видно процесс.

Как видим конструкция предполагает, что манипуляции с деталями происходят внутри корпуса, поэтому сбоку нужно сделать круглые отверстия, которые по размеру подойдут под перчатки из прочной резины. Прочность перчаток нужна высокая, иначе придется постоянно менять. В каждом случае, что стекло, что перчатки со временем изнашиваются из-за постоянного контакта с абразивом. Поэтому также, как и пескоструйная насадка на керхер своими руками должна исполнятся из прочного металла, так и стекло желательно заранее предусмотреть стойкое к такого рода повреждениям.

Дно ящика предусматривает специальные отверстия, решетку, которая сквозь пропускает отработанный песок. В нижней части также желательно сделать объемный желоб, чтобы песок сразу уходил в бак. Внутри камеры нужно разместить пистолет, который позволит направлять струю песка в нужную сторону. А внизу под контейнером размещается бак, который вмещает в себя абразивный материал, сквозь отверстие в полу помещается шланг для забора песка. Свет внутри организовывается защищенными лампами, но он и не нужен если помещение и так достаточно освещено.

Такая пескоструйка на керхер обустроена специальной дверцей, которая нужна для того, чтобы внутрь было удобно помещать деталь для обработки. На случай длинных деталей предусматривайте торцевые отверстия, чтобы деталь проходила сквозь камеру. Закрывают створки брезентом, он не позволит при очистке небольших деталей вылетать песку за пределы конструкции.

Огнетушитель

На просторах интернета не раз встречается информация о том, как сделать пескоструйное устройство на основе огнетушителя. Понадобиться не столько рабочий огнетушитель, сколько металл от него. Внутрь монтируется стальная трубка, которая крепиться на резьбу с двух концов. Сквозь эту трубку движется воздух, а на одном конце делается паз для забора песка. Когда монтаж окончен корпус запаивается обратно внутрь насыпают абразивный материал. Нижний конец огнетушителя оснащают патрубком, идущим к пистолету, а другой конец подключается к компрессору. Получается такая объемная пескоструйная насадка для karcher своими руками.

Под создаваемым давлением песок изнутри корпуса попадает внутрь трубки и скользит в нижнюю часть. Давление воздуха заставляет песок всасываться и на скорости вылетать из наконечника в направленную сторону. Соответственно, выполнить роль такого небольшого корпуса может баллон из-под кислорода или газа. Только нужно перед использованием баллона удостовериться, что внутри отсутствуют остатки бывшего там ранее газа.

Расходные детали

Итак, мы теперь знаем, как и что делается, сделали компрессор для пескоструя своими руками и собрали аппарат, теперь разберемся с расходными деталями. Песок набранный с улицы не подходят для использования в такого рода аппаратах, так как он не един по размер и составу, песчинки различаются. Это сказывается не только на работе установки, но и на получаемом эффекте, то есть обработанной детали. Крупные песчинки не только сдирают краску и ржавчину, но и оставляют борозды в металле, которые там не нужны. Поэтому абразив лучше приобретать отдельно, а не использовать, что под руку попадется. В строительных магазинах продается масса абразивных смесей различной консистенции, да и цена у него умеренная.

После того, как приобретен абразив и устройство собрано помните о таких важных постулатах:

  • Используйте широкое сопло. Узкое только быстро испортиться и сточиться об постоянно пролетающий сквозь него песок или абразивный материал. Принцип тут такой – чем больше мощность, тем шире сопло;
  • Постепенно изнашивающие детали следует размещать так, чтобы в случае чего они легко заменялись на такие же;
  • Даже не думайте о том, чтобы использовать пескоструйный аппарат внутри жилого помещения, так как образующиеся отходы уничтожат квартиру. Лучше использовать небольшую камеру для этого дела или специальное отдельное помещение.

Во время работы соблюдайте технику безопасности: надевайте ударопрочные очки и противогаз или респиратор, чтобы песок не пошел в легкие.

Мелким песчинкам свойственно прилипать к слизистым оболочками внутренних органов и оставаться там надолго, создавая проблемы с организмом, вызывая заболевания.

ПОСМОТРЕТЬ ВИДЕОИНСТРУКЦИЮ

Интернет полниться схемами, следуя которым можно изготовить различные типы пескоструйных аппаратов. Мы рассмотрели лишь некоторые, так сказать, самые распространенные и те, на которые у вас уйдет минимум средств. Но разобравшись с принципом работы и построения подобного механизма спроектировать механизм из подручных средств не составит труда. Однако старайтесь рассчитывать элементы тщательно, делая упор на запасе прочности и мощности, чтобы в случае необходимости пескоструй можно было использовать длительное время без перерыва. Если сделать правильные расчеты, то полученный результат прослужит долго время без проблем для создателя.

Пескоструйная насадка Karcher (просто фото потрохов) — Проекты в работе

По просьбам форумчан сфоткал пескоструйную насадку для керхера. Сражу скажу, что я от нее далеко не в восторге, в соседней теме уже писал

«Может я чего не так делал. Расход песка очень большой, разлетается повсей округе, производительность никакая, сильные загрязнения не берет (сковородки нагар или слои краски не берет), песок идеально сухой нужен иначе заборная трубка забивается так, фиг прочистишь. И все это при том, что насадка для бытовых моек, а подключалась к проф аппарату. Лежит в дальнем углу»

Конечно я пробывал всего пару раз, может надо поиграть с разными фракциями песка, но что то не до этого.

ПС

легкую ржу снимает без проблем, как взрослый пескоструй до чистого металла.

Тема ни на что не претендующая, просто для осознания конструктива.

Пескоструйная насадка на Karcher — Законченные проекты

Чертеж не даю. Поле свободно для экспериментов. Чем мощнее аппарат тем кое-какие вещи будут отличаться.





Схема такая:





1. Резьба для накручивания на пистолет. У меня 18х1,5. Слышал, что бывают аппараты с 22мм. резьбовой частью.

2. Камера низкого давления. Диаметр 12мм. Длинна 30-40мм.

3. Сопло. Диаметр 8мм. Аппарат HD 695. Для бытовых керхеров этот диаметр можно делать 6мм.

4. Фитинг для подключения трубки подачи рабочего вещества. Диаметр наружный 9, внутренний 7.

5. Место в котором я ее условно разделил, сделав эту часть резьбовой. Выше на фото видно. Делалось для экспериментов, чтобы в случае неудачи оных не пилить все заново а переделывать только часть насадки.

6. Переход от камеры к соплу желательно сделать плавным. У меня такой оснастки нет, потому сделал ступеньками.



Дополнения:

— форсунка ставится между 1 и 2, у меня стоит с углом распыления 15%. В идеале бы точечную, но оной пока нет в наличии.

— Длинна сопла — подбирается экспериментально. При слишком коротком сопле будет увеличенным разбрызг, меньше разрежение но сильнее струя. При слишком длинном — больше разрежение, и более точечная струя, но ее сила будет меньше. Для экспериментов в этом месте можно тоже сделать резьбовой разрез.

— Диаметр сопла. Для бытовых 6-7мм. Для профи моек 8-10мм. Меньший диаметр — больше разрежение в пред-камере, но слабее струя. Больший — наоборот.

— Длинна камеры низкого давления должна быть минимально достаточной для подачи воздуха и песка и смешения его с водой. Слишком длинной ее делать нельзя, иначе потеряется сила струи на выходе и добавятся лишние завихрения. Диаметр — по диаметру форсунки, обычно это 12-12,5мм. Больше делать нет смысла. Меньше — тоже.

— Песок должен подаваться с воздухом. Причем воздуха должно быть больше половины.

— Трубка подачи песка в аппарат не должна быть слишком большого внутреннего диаметра, иначе поток воздуха в ней не будет достаточно плотным и часть песка будет осаждаться и забивать ее. В моем случае диаметр 8мм. и при работе с мокрым песком — улетало все без исключения.







Сейчас работаю над насадкой для всасывания песка.

Не все так просто с ней. Там должен быть как минимум один дозатор плюс система подающая одновременно песок с воздухом. Иначе в случае попадания камней или мокрого песка система может забиться.



Задача — слепить это из ржавой трубы, болтов и всякого мусора 🙂



На данный момент цена изготовления всего:

1. Старый болт с ЖД от рельс — бесценный артефакт 🙂

2. Армированная трубка 8мм с огорода — 1у.е. за 3м.

3. Электричество и износ оснастки.

Изменено
